0.96” OLED-display met I2C - Voor Arduino

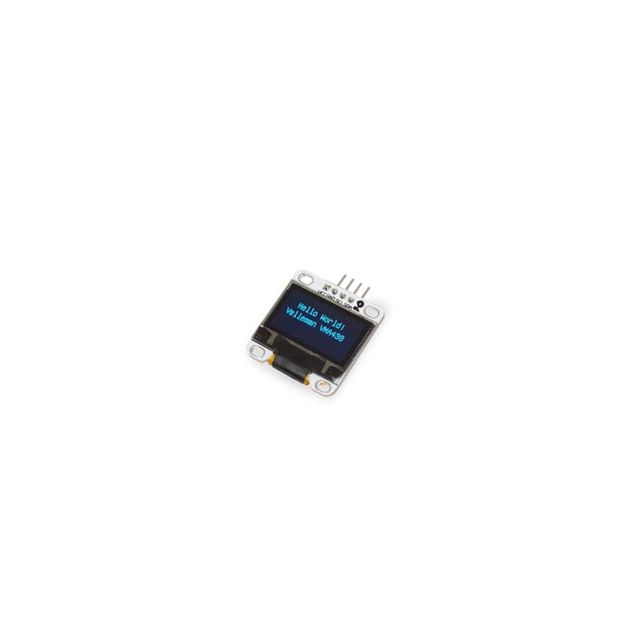

De Whadda WPI438 is een compact 0,96 inch OLED-display met een resolutie van 128 x 64 pixels en een I²C-interface. Het blauwe OLED-scherm wordt aangestuurd door een SSD1306-driver, werkt op 3 tot 5 V en biedt een kijkhoek van meer dan 160°, waardoor het geschikt is voor microcontrollerprojecten waarin meetwaarden, statussen, tekst of eenvoudige grafische informatie duidelijk moeten worden weergegeven.

Kenmerken en voordelen

• 0,96 inch OLED-display: compact schermformaat voor elektronische projecten met beperkte beschikbare ruimte.

• Resolutie van 128 x 64 pixels: geschikt voor het weergeven van tekst, meetwaarden, symbolen en eenvoudige grafische elementen.

• I²C-interface: maakt communicatie met een geschikte microcontroller mogelijk met een beperkt aantal signaallijnen.

• SSD1306-driver: veelgebruikte displaycontroller voor monochrome OLED-projecten.

• Blauwe OLED-weergave: zorgt voor een duidelijk zichtbaar beeld.

• Kijkhoek van meer dan 160°: het display blijft vanuit een brede hoek goed zichtbaar.

• Werkt op 3 tot 5 V: geschikt voor verschillende laagspannings-microcontrollerplatformen.

• Ondersteunt 3,3 V en 5 V I/O: bruikbaar met digitale systemen die met een van deze logicaniveaus werken.

• Hoog contrast: de OLED-technologie zorgt voor een scherpe en duidelijke weergave.

• Energiezuinige displaytechnologie: geschikt voor compacte elektronische toepassingen waarbij het energieverbruik een aandachtspunt is.

• U8glib aanbevolen: Velleman vermeldt U8glib als aanbevolen softwarebibliotheek voor het aansturen van het display.

• Breed temperatuurbereik: gespecificeerd voor werking van -30 tot +70 °C.

• Compacte printplaat: de module meet 27 x 27 mm en weegt slechts 10 g.

Technische specificaties

• Merk: Whadda

• Model: WPI438

• Producttype: OLED-displaymodule

• Displaytype: OLED

• Schermdiagonaal: 0,96 inch

• Resolutie: 128 x 64 pixels

• OLED-kleur: blauw

• Kijkhoek: >160°

• Interface: I²C

• Displaydriver: SSD1306

• Bedrijfsspanning: 3–5 V DC

• I/O-logicaniveau: 3,3 V en 5 V

• Aanbevolen softwarebibliotheek: U8glib

• Bedrijfstemperatuur: -30 tot +70 °C

• Breedte: 27 mm

• Diepte: 27 mm

• Gewicht: 10 g

• Primaire kleur module: zwart

• Programmeervaardigheidsniveau: 3

• Elektronicavaardigheidsniveau: 2

• Mechanisch vaardigheidsniveau: 1

• Soldeervaardigheid vereist: geen

I²C-interface

De WPI438 communiceert via I²C. Deze seriële interface maakt het mogelijk om het OLED-display vanuit een geschikte microcontroller aan te sturen zonder een groot aantal afzonderlijke datalijnen te gebruiken.

Dit maakt het scherm praktisch voor projecten waarin meerdere sensoren of modules op dezelfde microcontroller worden aangesloten en het beschikbare aantal I/O-aansluitingen beperkt is.

SSD1306-displaycontroller

De module gebruikt de SSD1306 als displaydriver. Deze controller verzorgt de aansturing van het OLED-paneel met een resolutie van 128 x 64 pixels.

Voor de softwarematige aansturing vermeldt Whadda de U8glib-bibliotheek als aanbevolen oplossing. Hiermee kunnen onder andere tekst en grafische elementen op het display worden weergegeven.

3,3 V en 5 V ondersteuning

De WPI438 heeft een opgegeven bedrijfsspanning van 3 tot 5 V DC.

De I/O-niveaus ondersteunen:

• 3,3 V

• 5 V

Hierdoor kan de module binnen de opgegeven spanningsspecificaties met verschillende microcontrollerplatformen worden gecombineerd.

Toepassingen

De Whadda WPI438 is geschikt voor elektronische projecten waarin informatie lokaal op een klein display moet worden weergegeven.

Mogelijke toepassingen zijn:

• Microcontrollerprojecten

• Elektronicaprototypes

• Weergeven van sensorwaarden

• Statusweergave

• Menu's en eenvoudige gebruikersinterfaces

• Timers en tellers

• Meetinstrumenten

• STEM- en onderwijsprojecten

• DIY-elektronica

• Projecten met tekst en eenvoudige grafische informatie

Waarom kiezen voor de Whadda WPI438?

De WPI438 combineert een compact formaat met een resolutie van 128 x 64 pixels en een brede kijkhoek van meer dan 160°. Hierdoor kan relatief veel informatie worden weergegeven op een module van slechts 27 x 27 mm.

De I²C-interface beperkt het aantal benodigde verbindingen met de microcontroller. Ondersteuning voor zowel 3,3 V- als 5 V-I/O maakt het scherm daarnaast bruikbaar binnen verschillende laagspanningsprojecten.

Dankzij de SSD1306-driver en ondersteuning voor de aanbevolen U8glib-bibliotheek kan het display softwarematig worden geïntegreerd in uiteenlopende elektronische toepassingen.

Belangrijke aandachtspunten

De WPI438 is een displaymodule en heeft een geschikte microcontroller of andere besturing nodig om informatie weer te geven.

De bedrijfsspanning moet tussen 3 en 5 V DC liggen. Controleer vóór aansluiting altijd de voedingsspanning en de juiste bedrading.

Voor het programmeren van de weergave is softwarematige aansturing via I²C nodig. Whadda vermeldt U8glib als aanbevolen bibliotheek.

Het opgegeven bedrijfstemperatuurbereik bedraagt -30 tot +70 °C.
