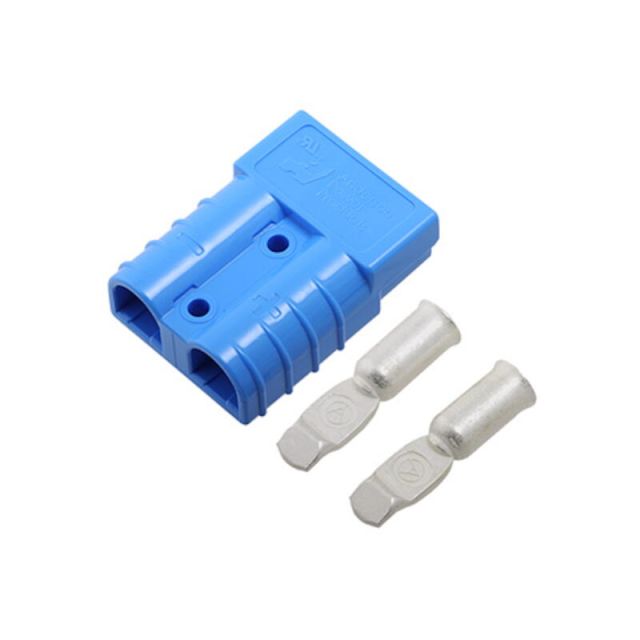

Anderson SB50 behuizing inclusief contacten - blauw

De Anderson Power Products SB50 is een 2-polige connectorbehuizing inclusief contact voor kabelmontage met een crimpaansluiting. Deze blauwe SB50-connector is geschikt voor toepassingen tot 50 A en een bedrijfsspanning tot 600 V en is uitgevoerd voor AWG 6-bekabeling.

Belangrijkste kenmerken en voordelen

• Maximale bedrijfsstroom van 50 A – geschikt voor elektrische verbindingen waarbij relatief hoge stromen moeten worden overgedragen.

• Bedrijfsspanning tot 600 V – inzetbaar binnen elektrische systemen met een bedrijfsspanning van maximaal 600 V.

• 2-polige uitvoering – maakt een tweepolige elektrische verbinding mogelijk.

• Geschikt voor AWG 6 – ontwikkeld voor aansluiting van overeenkomstige kabeldoorsneden.

• Crimpaansluiting – het elektrische contact wordt door middel van een crimpverbinding op de kabel gemonteerd.

• Kabelmontage – bedoeld voor directe montage aan bekabeling.

• Polycarbonaat behuizing – de connectorbehuizing is vervaardigd uit polycarbonaat.

• Verzilverd koperen contact – het contact is uitgevoerd in koper met een verzilverde afwerking.

• Breed bedrijfstemperatuurbereik – geschikt voor gebruik bij temperaturen van -20 °C tot 105 °C.

• Blauwe uitvoering – maakt visuele herkenning van deze SB50-uitvoering mogelijk.

Technische specificaties

• Fabrikant: Anderson Power Products

• Serie: SB50

• Producttype: connector

• Aantal polen: 2

• Aansluittype: crimp

• Montagewijze: kabelmontage

• AWG: ≤ AWG 6

• Maximale bedrijfsstroom: 50 A

• Maximale bedrijfsspanning: 600 V

• Spanningsvastheid: 2.200 V DC

• Bedrijfstemperatuur: -20 °C tot 105 °C

• Materiaal behuizing: polycarbonaat

• Materiaal contact: koper, verzilverd

• Kleur: blauw

Toepassingen

De Anderson Power Products SB50 kan worden toegepast voor tweepolige kabelverbindingen waarbij stromen tot 50 A en bedrijfsspanningen tot 600 V voorkomen. Dankzij de kabelmontage en crimpaansluiting is de connector bedoeld voor toepassingen waarbij een elektrische verbinding rechtstreeks aan de bekabeling wordt aangebracht.

Het temperatuurbereik van -20 °C tot 105 °C maakt de connector bruikbaar in installaties die binnen deze opgegeven bedrijfsomstandigheden functioneren.

Waarom kiezen voor de Anderson Power Products SB50?

Deze SB50-uitvoering combineert een compacte 2-polige aansluiting met een maximale bedrijfsstroom van 50 A en een bedrijfsspanning tot 600 V. De connector beschikt over een polycarbonaat behuizing en een verzilverd koperen contact en is ontworpen voor kabelmontage met een crimpverbinding.

De blauwe behuizing maakt deze uitvoering bovendien eenvoudig visueel te onderscheiden van anders gekleurde varianten binnen de SB50-serie.

Belangrijke aandachtspunten

• Controleer vóór montage of de gebruikte kabel geschikt is voor de opgegeven AWG-specificatie.

• De maximale bedrijfsstroom bedraagt 50 A.

• De maximale bedrijfsspanning bedraagt 600 V.

• De opgegeven spanningsvastheid van 2.200 V DC is niet hetzelfde als de toegestane bedrijfsspanning.

• Gebruik de connector uitsluitend binnen het opgegeven temperatuurbereik van -20 °C tot 105 °C.

• Voor montage van het contact is een geschikte crimpverbinding vereist.
