Hirschmann Geïsoleerde stekkerbus zwart 63A

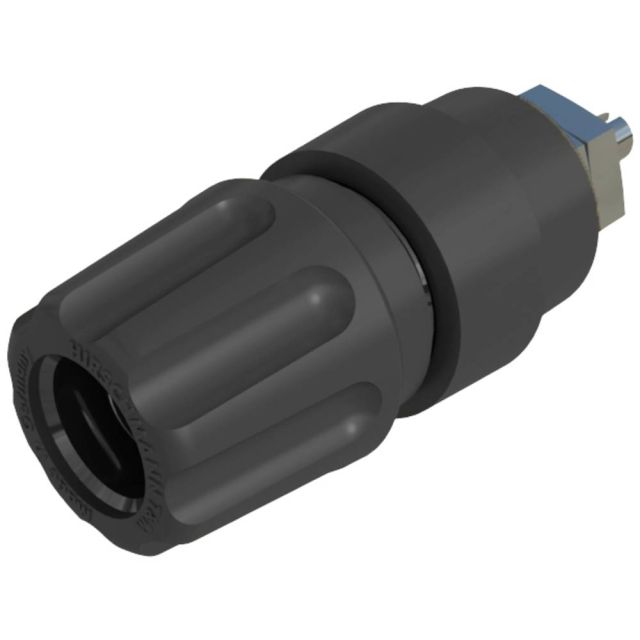

De Hirschmann 930136100 is een hoogwaardige binding post / paneelaansluiting voor 4 mm banana pluggen, uitgevoerd in zwart (serie PKNI 10 B) en ontworpen voor paneel-montage in meet- en testopstellingen. Deze connector is ideaal voor toepassingen waar betrouwbare, veilige en robuuste verbindingen vereist zijn — zoals laboratoriumequipment, meetinstrumenten of hoogwaardige elektronica-installaties.
Dankzij de M6-draadbevestiging en brede stroomcapaciteit is hij ook inzetbaar in professionele schakelkasten of paneelopstellingen.

Technische specificaties

• Aansluitingstype: Panel-mount binding post/terminal, 4 mm banana socket.

• Kleur: Zwart.

• Nominale spanning: 30 V AC / 60 V DC.

• Nominale stroom: 63 A.

• Montage-gatdiameter: Ø 9,9 mm (paneeluitvoering).

• Draadbevestiging: M6 × 0,75, met schroefdraad voor stevige montage.

• Maximale paneeldikte: 3,5 mm.

• Contactweerstand: ongeveer 2 mΩ.

• Materialen: behuizing van fenolisch hars (phenolic resin), verbinding van nikkel-geplateerd messing.

• Temperatuurbereik: circa –25 °C tot +100 °C.

Belangrijkste voordelen

• Hoge stroomcapaciteit (63 A) in combinatie met een solide mechanische montage maakt dit product geschikt voor zwaardere toepassingen.

• 4 mm banana socket maakt snelle verbindingen mogelijk met standaard banana plugs — ideaal voor meet- en testlaboratoria of montagepanelen.

• Robuuste constructie: messing contactdelen met nikkel-plating en stevige behuizing garanderen betrouwbaarheid en duurzaamheid.

• Paneelmontagevriendelijk: dankzij de M6-draadbevestiging en paneelgatformaat is installatie eenvoudig en veilig, ook in industriële toepassingen.

• Behuizing met goede isolatie: de fenolic resin behuizing zorgt voor isolatie en veiligheid in uitdagende omgevingen.

Toepassingsgebieden

• Test- en meetopstellingen in laboratoria of R&D-afdelingen: verbindingen voor meetkabels, voedingslijnen of testfixtures.

• Elektronicabouw of productie-units: montage op frontpanelen of schakelkasten waar hoge betrouwbaarheid vereist is.

• Onderwijs- of trainingslabs: veilige terminalpost om bijvoorbeeld banana pluggen aan te sluiten voor demonstraties of experimenten.

• Industriële panelen of schakelkasten: gebruik als paneelaansluiting voor test- of onderhoudsbedrading.

• Installaties waar meerdere verbindingen in paneel zijn vereist, met kleurcodering (zoals zwart, rood, blauw varianten) voor overzicht en veiligheid.

Aandachtspunten

• De nominale spanning is relatief laag (30 V AC / 60 V DC); voor gebruik met hogere spanningen dient u alternatieve varianten of geschikte producten te kiezen.

• Bij montage dient u de maximale paneeldikte (3,5 mm) in acht te nemen — overschrijding kan de montage of isolatie negatief beïnvloeden.

• Hoewel de connector hoge stroom aankan, is goede montage (aansluitingen stevig vast) en correcte koeling of ventilatie in paneel-omgeving gewenst om opwarming te voorkomen.

• Voor omgevingen met hogere eisen (zoals hoge frequenties, extreme temperatuur, vibratie of buitengebruik) dient u te controleren of de milieu-specificaties passen.

• Kleurenvarianten beschikbaar (rood/blauw/zwart) — zorg voor consistente kleurcodering in uw paneelopstelling voor veiligheid en overzicht.
