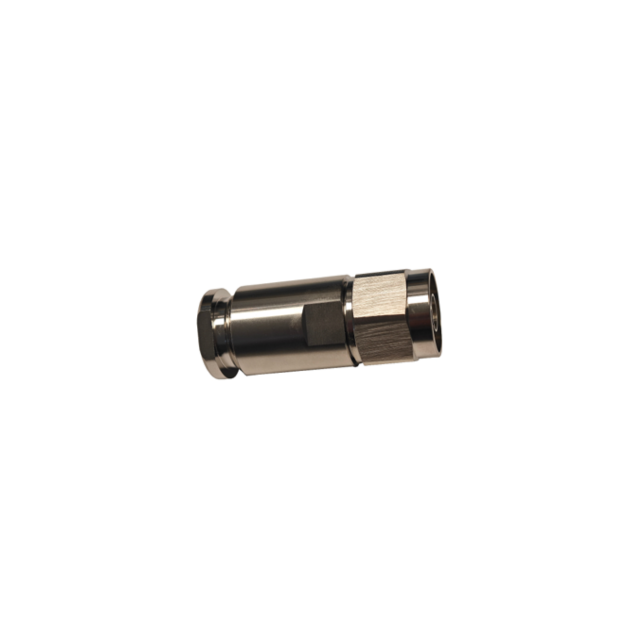

N-Male Connector voor Ecoflex 10 - 50 Ohm - 10 GHz - NMS10 SSB 7383-N

De NMS10 is een soldeervrije N-Male connector voor Ecoflex 10-coaxkabel en hoogfrequente toepassingen tot 10 GHz. Deze rechte 50 Ohm coaxconnector is geschikt voor installateurs en technici die ter plaatse een betrouwbare kabelverbinding willen monteren zonder soldeer- of krimpgereedschap.

Belangrijkste kenmerken en voordelen

• N-Male uitvoering: geschikt voor apparatuur en kabelverbindingen met een vrouwelijke N-aansluiting.
• Geschikt voor Ecoflex 10: ontwikkeld voor montage op compatibele coaxkabel met een diameter van ongeveer 10 mm.
• Soldeervrije montage: de connector kan worden gemonteerd zonder de binnengeleider te solderen.
• Geen crimptang nodig: de kabel en connector worden met een schroefconstructie samengevoegd.
• Impedantie van 50 Ohm: afgestemd op professionele hoogfrequente kabelsystemen met dezelfde impedantie.
• Frequentiebereik tot 10 GHz: inzetbaar voor RF- en microgolftoepassingen binnen de opgegeven frequentiegrens.
• Lage invoegdemping: beperkt het signaalverlies in de connectorverbinding.
• Vergulde contactpin: ondersteunt een duurzame elektrische verbinding met een lage contactweerstand.
• Vernikkelde messing behuizing: biedt een stevige metalen connectorconstructie.
• Breed temperatuurbereik: geschikt voor gebruik bij temperaturen van -55 tot +155 °C.
• Meer dan 500 aansluitcycli: ontworpen voor herhaald aansluiten en loskoppelen.
• RoHS-conform en halogeenvrij: voldoet aan de door SSB opgegeven materiaalvereisten.

Technische specificaties

• Gotron-artikelnummer: 5211204
• Typeaanduiding: NMS10
• Fabrikant: SSB-Electronic
• Fabrikantnummer: 7383
• Producttype: coaxconnector
• Connectorserie: N
• Connectoruitvoering: N-Male
• Connectorvorm: recht
• Montagemethode: soldeervrij
• Geschikte kabels: Ecoflex 10, Ecoflex 10 Plus en Aircom Premium
• Impedantie: 50 Ohm
• Maximale frequentie: 10 GHz
• VSWR: maximaal 1,3
• Invoegdemping: maximaal 0,1 dB/GHz
• Isolatieweerstand: minimaal 5 GΩ
• Contactweerstand binnencontact: maximaal 3,0 mΩ
• Contactweerstand buitencontact: maximaal 2,0 mΩ
• Isolatiemateriaal: PTFE
• Materiaal metalen onderdelen, exclusief pin: vernikkeld messing
• Materiaal pin: verguld messing
• Bedrijfstemperatuur: -55 tot +155 °C
• Mechanische levensduur: meer dan 500 aansluitcycli
• Gewicht: 62,9 g
• Totale lengte: 41,5 mm
• Maximale diameter: 21,0 mm
• Norm: IEC 61169-16
• RoHS-conform: ja
• Halogeenvrij: ja

Soldeervrije montage

De N-Male connector wordt mechanisch op de coaxkabel gemonteerd. De binnenpin wordt over de binnengeleider geplaatst en de buitengeleider wordt met de schroefconstructie in de connector vastgezet. Hierdoor is geen soldeerbout of speciale crimptang nodig.

Voor de montage zijn een scherp mes, een schaar en steeksleutels van 17 en 18 mm nodig. Bij Ecoflex 10 moet de meegeleverde binnenpin met een opening van 3,0 mm worden gebruikt. De kabelmantel wordt volgens de officiële montage-instructie over een lengte van 6 mm verwijderd.

Toepassingen

De NMS10 N-Male connector kan worden gebruikt voor het samenstellen en herstellen van 50 Ohm coaxverbindingen in onder meer:

• Antenne- en voedingskabelsystemen
• Professionele RF-installaties
• Radio- en communicatiesystemen
• Meet- en testopstellingen
• Satellietcommunicatie
• Microgolftoepassingen tot 10 GHz
• Vaste en mobiele hoogfrequente installaties

De aangesloten coaxkabel, connectoren en apparatuur moeten allemaal geschikt zijn voor de gebruikte frequentie en een impedantie van 50 Ohm hebben.

Waarom kiezen voor deze N-Male connector?

De SSB 7383 combineert een soldeervrije montage met elektrische eigenschappen voor toepassingen tot 10 GHz. Dit maakt de connector praktisch voor montage op locatie, waar het gebruik van een soldeerbout of crimptang niet gewenst of niet mogelijk is.

De vergulde contactpin, vernikkelde messing onderdelen, lage invoegdemping en mechanische levensduur van meer dan 500 aansluitcycli maken de connector geschikt voor professionele coaxverbindingen die nauwkeurig moeten worden gemonteerd.

Belangrijke aandachtspunten

• Gebruik de connector uitsluitend met compatibele 50 Ohm coaxkabel.
• Gebruik voor Ecoflex 10 de binnenpin met een opening van 3,0 mm.
• Volg de opgegeven stripmaten om beschadiging of slechte RF-prestaties te voorkomen.
• Voorkom dat losse draadjes van de afscherming contact maken met de binnengeleider.
• Draai de spanmoer met steeksleutels van 17 en 18 mm handvast aan.
• Na montage moet volgens de fabrikant een opening van 1 tot 1,5 mm zichtbaar blijven tussen de spanmoer en de connectorbehuizing.
• Controleer de gemonteerde kabelverbinding voordat deze op zend-, ontvangst- of meetapparatuur wordt aangesloten.
• De officiële productspecificaties vermelden geen IP-beschermingsgraad. Gebruik aanvullende afdichting wanneer de installatie dit vereist.
