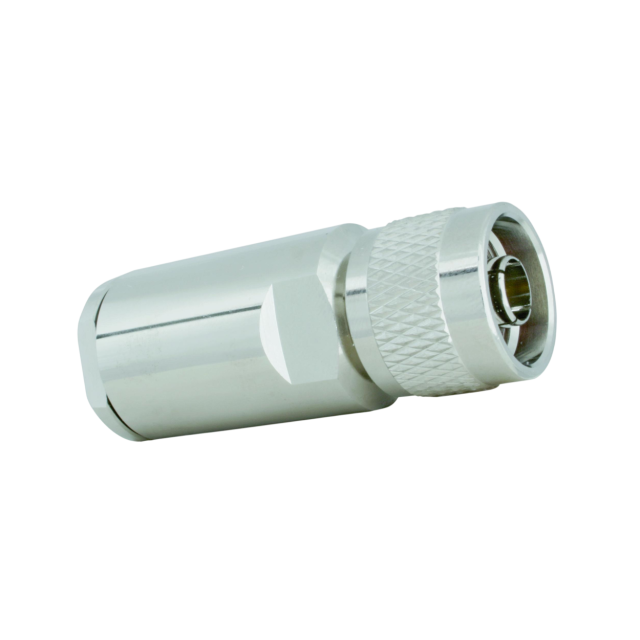

N-Male Connector voor Ecoflex 15 en LMR600 - 50Ohm - 11 GHz - SSB 7395-N

Rechte N-male coaxconnector voor Ecoflex 15 en Ecoflex 15 Plus coaxkabel. De connector heeft een impedantie van 50 Ω en wordt soldeervrij gemonteerd met een klemsysteem, waardoor hij geschikt is voor professionele HF- en antenne-installaties.

Belangrijkste kenmerken en voordelen

• N-male connector: geschikt voor coaxiale verbindingen met een N-female aansluiting.

• Voor Ecoflex 15 en Ecoflex 15 Plus: afgestemd op deze 15 mm coaxkabeltypes.

• Soldeervrije montage: de connector wordt met een klemsysteem op de kabel gemonteerd.

• Rechte uitvoering: geschikt voor standaard kabelmontage zonder haakse aansluiting.

• Impedantie van 50 Ω: geschikt voor gangbare HF-, radio- en antennetoepassingen.

• Frequentiebereik tot 11 GHz: bruikbaar voor hoogfrequente toepassingen binnen de opgegeven specificaties.

• Lage invoegdemping: maximaal 0,05 dB.

• Lage VSWR: kleiner dan 1,06.

• Robuuste metalen uitvoering: de behuizing bestaat uit vernikkeld messing.

• Verguld binnencontact: ontworpen voor een betrouwbare elektrische verbinding.

Technische specificaties

• Producttype: coaxconnector

• Connectortype: N-male

• Uitvoering: recht

• Kabelcompatibiliteit: Ecoflex 15 en Ecoflex 15 Plus

• Montagewijze op kabel: soldeervrij, klem

• Koppeling: schroefverbinding

• Impedantie: 50 Ω

• Maximale frequentie: 11 GHz

• VSWR: < 1,06

• Invoegdemping: ≤ 0,05 dB

• Return loss: ≤ -35,4 dB bij 1 GHz

• Return loss: ≤ -31,5 dB bij 3 GHz

• Return loss: ≤ -29,1 dB bij 11 GHz

• Isolatiemateriaal: PTFE

• Afdichtingsmateriaal: silicone

• Materiaal behuizing: messing

• Afwerking behuizing: vernikkeld

• Binnencontact: verguld

• Gewicht: 78 g

Toepassingen

Geschikt voor het afmonteren van Ecoflex 15 en Ecoflex 15 Plus coaxkabel in installaties waar een N-male aansluiting nodig is. Typische toepassingen zijn antenne-installaties, radioverbindingen en andere hoogfrequente coaxiale verbindingen met een impedantie van 50 Ω.

Door het frequentiebereik tot 11 GHz kan de connector worden ingezet in uiteenlopende HF-toepassingen waarbij een stabiele coaxverbinding vereist is.

Soldeervrije montage

De 7395 wordt zonder solderen op de coaxkabel gemonteerd. Het klemsysteem fixeert de connector mechanisch op de kabel, terwijl de N-aansluiting met een schroefkoppeling wordt verbonden met de tegenconnector.

Deze constructie maakt de connector geschikt voor situaties waarin een demonteerbare en nauwkeurig passende kabelconnector gewenst is.

Waarom kiezen voor de SSB 7395?

De SSB 7395 is specifiek afgestemd op Ecoflex 15 en Ecoflex 15 Plus en combineert een 50 Ω impedantie met goede HF-eigenschappen. De lage VSWR en invoegdemping helpen signaalverliezen in de coaxverbinding te beperken.

De soldeervrije klemmontage maakt de connector bovendien praktisch voor professionele kabelassemblage zonder dat het binnencontact hoeft te worden gesoldeerd.

Belangrijke aandachtspunten

Gebruik deze connector uitsluitend met compatibele kabeltypes en volg bij de montage de juiste strip- en montagelaten voor Ecoflex 15 of Ecoflex 15 Plus. Een correcte kabelvoorbereiding is belangrijk om de opgegeven elektrische eigenschappen en een betrouwbare mechanische verbinding te behouden.
