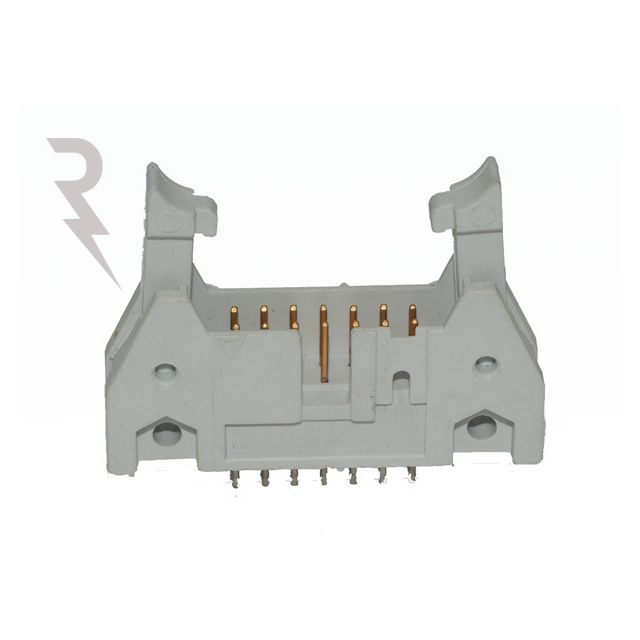

16-polige IDC header - Printmontage - Recht - P2,54
Referentie
16PR
Details
- Insulation Shell: PBT 20% Glass-filled, Grey
- Contacts: Copper Alloy
- Contact Surface: Gold Over Nickel
- Rated Current: 1A
- Dielectric Strength: 1000V
- Contact Resistance: 20mOhm
- Insulation Resistance (500V DC), Min: 5000MOhm
- Temperature Range: -25...+85°C
Meer informatie
| Referentie | 16PR |
|---|---|
| Aansluiting | Solderen |
| Connector | IDC |
| Geslacht | Mannelijk |
| Zolang de voorraad strekt | Nee |
| Steek | 2,54mm |
| Polen | 16-polig |
| Toepassing |
Technische specificaties
Algemene productidentificatie
- Producttype: boxheader
- Serie: SPMHxxS
- Uitvoering: 2-rijige wannenstiftleiste
- Polen: 16
- Oriëntatie: recht
- Vergrendeling: ja, hefboomtype
- Kleur: grijs
Elektrische kenmerken
- Nominale stroom: 1 A
- Nominale spanning AC: 1000 V
- Nominale spanning DC: 1000 V
Mechanische eigenschappen en afmetingen
- Breedte: 39,8 mm
- Hoogte: 29,5 mm
- Diepte: 8,6 mm
- Rastermaat: 2,54 mm
Materiaal en uitvoering
- Behuizing: PBT 20% glasvezel
- Contactmateriaal: koperlegering
- Contactafwerking: verguld
Aansluitingen en interface
- Aansluitcontact: soldeer
Omgevingscondities
- Maximale bedrijfstemperatuur: 85 °C
Bescherming, normen en certificeringen
- Norm: EN 60603-13
Overige productspecifieke parameters
- Opmerking: vergrendelingshefboom niet meegeleverd
- Niet geschikt voor reflow-soldeerproces
