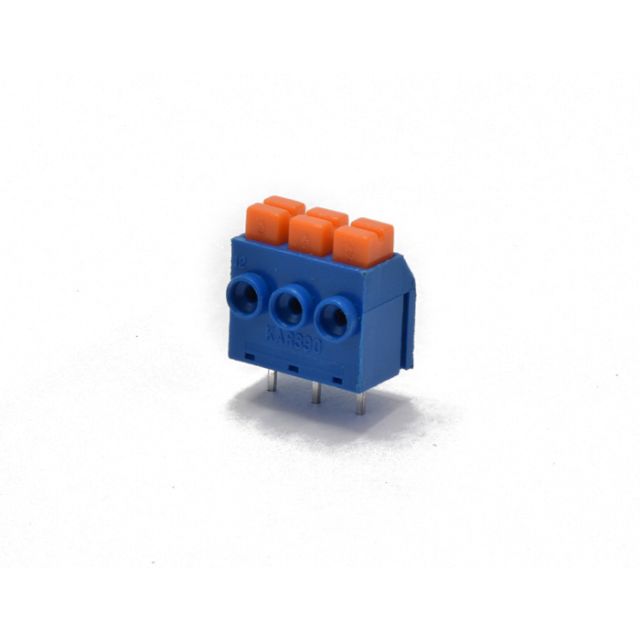

Schroefloze connectoren - 3 polig - blauw - Stap: 5mm
Referentie
SCREW03SLB
Details
- geschikt voor zowel soepele als niet flexibele draad
- een veer in roestvrij staal zorgt voor een veilig en permanent contact
- bediening: druk de hefboom in met een schroevendraaier
- schakelaar is volledig geïntegreerd in de behuizing
- de connectoren zijn insteekbaar
Meer informatie
| Referentie | SCREW03SLB |
|---|---|
| Merk | VELLEMAN |

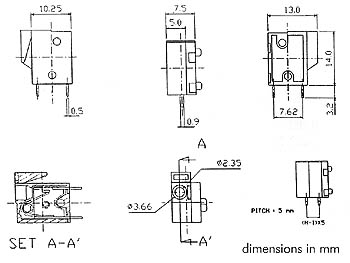

| Technische fiche | screw0xsl_t.jpg |
| Aansluiting | Solderen |
| Connector | Kroonsteen |
| Lengte/Hoogte | 15mm |
| Zolang de voorraad strekt | Nee |
| Steek | 5mm |
| Polen | 3-polig |
Technische specificaties
Velleman schroefloze printconnector 3 polen blauw steek 5 mm
De SCREW03SLB is een schroefloze printconnector met 3 polen, rechte uitvoering en een steek van 5 mm. Deze connector is geschikt voor zowel massieve als flexibele geleiders.
Belangrijkste kenmerken en voordelen
- Schroefloze aansluiting
- 3 polen
- Geschikt voor massieve en flexibele geleiders
- Blokken zijn stapelbaar
- Bediening via geïntegreerde hefboom
Technische specificaties
- Connectorvorm: recht
- Aantal contacten: 3
- Steek: 5 mm
- Kleur: blauw met oranje
- Aansluittype: schroefloze drukknop
- Geschikt draaddoorsnede: 0,6 tot 1,5 mm²
- AWG-bereik: 12 tot 22 AWG
- Maximale stroom per weg: 15 A
- Spanning per weg: 300 V AC
- Diëlektrische sterkte: 2500 V AC
- Minimale isolatieweerstand bij 5000 VDC: 500 MΩ
- Isolatietestspanning: 1500 V AC per minuut
- Minimale isolatiespanningswaarde: 2000 V AC
- Soldeertiptemperatuur: 250 °C
- Bedrijfstemperatuur: -33 °C tot +120 °C
- Brandbaarheidsklasse: UL 94 V-0
- Montage: PCB, through hole
- Afmetingen: 15 x 14 x 7,5 mm
- Gewicht: 2,5 g
- Materiaal: glasvezelversterkt polyester en glasgevuld thermoplastic (PBT)
- Contactmateriaal: messing
- Diameter pin: 0,9 mm
Toepassingen
- Printplaatverbindingen
- Bedradingsaansluitingen in elektronica
- PCB-projecten met 3-polige aansluiting
Waarom kiezen voor dit product
Deze 3-polige connector maakt een snelle en veilige aansluiting mogelijk zonder schroefverbindingen.
Belangrijke aandachtspunten
- Controleer draadsectie en steekmaat
- Voor printplaatmontage
