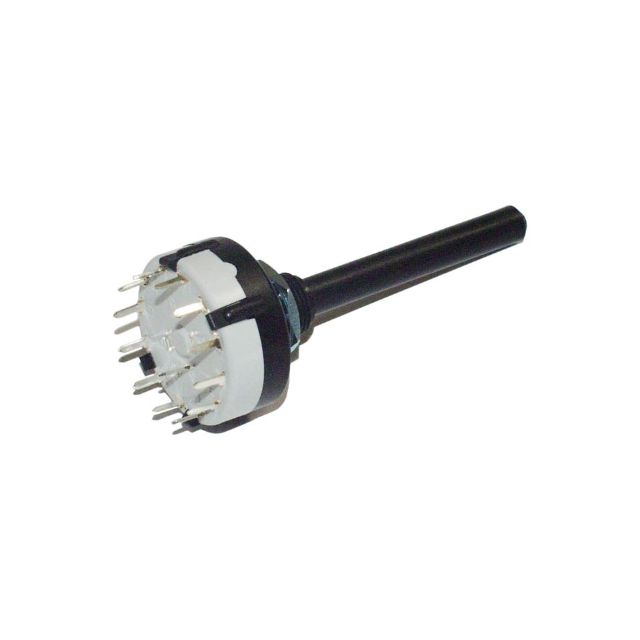

Draaischakelaar 4x3 contacten 0,15A - 250V PCB uitvoering
Referentie
MS173
Details
4 circuits - 3 standen Aantal standen is aanpasbaar van 2-3 - te blokkeren op de gewenste stand - Print uitvoering
- Operating Voltage: 250V AC/DC
- Test Voltage: 1500V
- Switching Current 250V AC/DC: 0,15A
Meer informatie
| Referentie | MS173 |
|---|---|
| Data sheet | D_MS171.pdf |
| Maat | Montage PCB |
| Zolang de voorraad strekt | Nee |
Technische specificaties
Algemene productidentificatie
- Producttype: draaischakelaar
- Serie: CK
- Functie: 4x3
- Schakelwijze: niet-overbruggend
- Kleur behuizing: zwart
- Type actuator: as
- Kleur actuator: zwart
- Verlichting: nee
Elektrische kenmerken
- Bedrijfsspanning AC: 24 V AC
- Bedrijfsspanning DC: 24 V DC
- Schakelstroom max.: 0,15 A
- Testspanning: 1500 V AC / 1 min.
- Contactweerstand: 20 mOhm
- Isolatieweerstand min.: 999 MOhm
- Mechanische levensduur: 10^4 bedieningen
Mechanische eigenschappen en afmetingen
- Diameter: 27,5 mm
- Schroefdraad: M10 x 0,75
- Schakelhoek: 30°
- Aantal standen: 3
- Aantal polen: 4
Materiaal en uitvoering
- Behuizing: polyamide 6.6, glasvezelversterkt
- Aansluitingen: messing, verzilverd
Aansluitingen en interface
- Aansluiting: soldeerpin
Omgevingscondities en temperatuurbereik
- Bedrijfstemperatuur: -30 °C tot +85 °C
Overige productspecifieke parameters
- Kenmerken: standaard eendeks draaischakelaar, aantal standen instelbaar van 2 tot 12 via stopring; stopring af fabriek gemonteerd op positie 12.
