Industriële LED voeding IP67 - Meanwell - 12V 20W

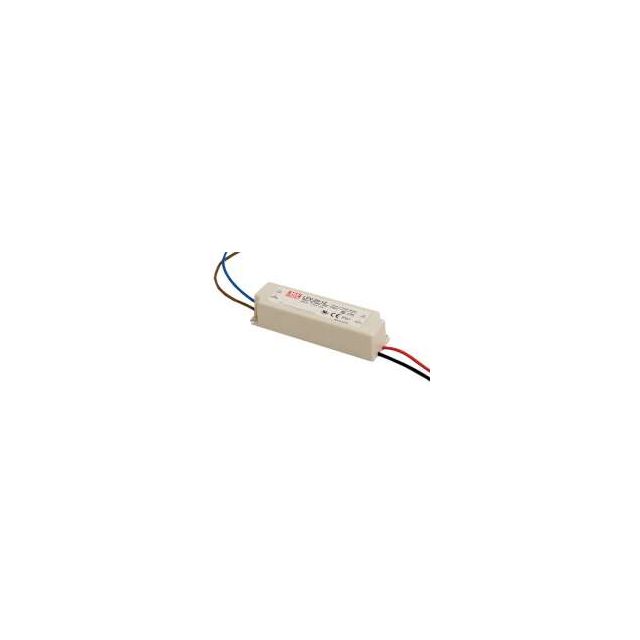

De Mean Well LPV-20-12 is een compacte, volledig ingegoten AC/DC-voeding met een constante uitgangsspanning van 12 V DC, een maximale uitgangsstroom van 1,67 A en een uitgangsvermogen van 20 W. Dankzij de IP67-behuizing, passieve koeling en brede AC-ingang is deze voeding geschikt voor uiteenlopende elektronische installaties en toepassingen waarbij een afgesloten 12 V-voeding nodig is.

Kenmerken en voordelen

• Constante 12 V DC-uitgang: levert een vaste voedingsspanning voor compatibele 12 V-apparatuur.

• Uitgangsvermogen van 20 W: geschikt voor belastingen tot 1,67 A bij 12 V DC.

• IP67-behuizing: volledig ingegoten constructie voor bescherming tegen stof en water binnen de voorwaarden van de IP67-classificatie.

• Universele AC-ingang: geschikt voor ingangsspanningen van 90 tot 264 V AC.

• Ook geschikt voor DC-ingang: ondersteunt een ingangsspanning van 127 tot 370 V DC.

• Rendement van 81%: zorgt voor efficiënte omzetting van de ingangsspanning naar 12 V DC.

• Passieve koeling: de warmte wordt afgevoerd via natuurlijke luchtconvectie, zonder ventilator.

• Volledig geïsoleerde kunststof behuizing: uitgevoerd als Class II-voeding zonder functionele aarde.

• Geïntegreerde beveiligingen: beschermd tegen kortsluiting, overbelasting en overspanning.

• Bestand tegen korte spanningspieken: de voeding kan gedurende 5 seconden een ingangsspanning van 300 V AC weerstaan.

• Compact formaat: de behuizing meet 118 x 35 x 26 mm.

• Breed temperatuurbereik: inzetbaar bij omgevingstemperaturen van -30 tot +70 °C, rekening houdend met de voorgeschreven vermogensreductie.

• LPS-uitvoering: voldoet aan de eisen voor een Limited Power Source.

• Fabrieksgarantie: 2 jaar.

Technische specificaties

• Merk: Mean Well

• Model: LPV-20-12

• Serie: LPV-20

• Producttype: AC/DC schakelende voeding

• Uitgangstype: constante spanning

• Aantal uitgangen: 1

• Nominale uitgangsspanning: 12 V DC

• Nominale uitgangsstroom: 1,67 A

• Uitgangsstroombereik: 0–1,67 A

• Nominaal uitgangsvermogen: 20 W

• Maximale rimpel en ruis: 120 mVp-p

• Spanningstolerantie: ±5%

• Lijnregeling: ±1%

• Belastingsregeling: ±2%

• AC-ingangsspanning: 90–264 V AC

• DC-ingangsspanning: 127–370 V DC

• Frequentiebereik: 47–63 Hz

• Typisch rendement: 81%

• Typische ingangsstroom: 0,55 A bij 115 V AC

• Typische ingangsstroom: 0,35 A bij 230 V AC

• Typische inschakelstroom: 70 A bij 230 V AC, koude start

• Lekstroom: 0,25 mA bij 240 V AC

• Typische opstarttijd: 500 ms

• Typische stijgtijd: 20 ms

• Typische hold-up time: 50 ms bij 230 V AC

• Typische hold-up time: 16 ms bij 115 V AC

• Beschermingsgraad: IP67

• Isolatieklasse: Class II

• Functionele aarde: nee

• Koeling: vrije luchtconvectie

• Bedrijfstemperatuur: -30 tot +70 °C

• Relatieve luchtvochtigheid tijdens gebruik: 20–90%, niet-condenserend

• Opslagtemperatuur: -40 tot +80 °C

• Relatieve luchtvochtigheid bij opslag: 10–95%

• Temperatuurcoëfficiënt: ±0,03%/°C bij 0–50 °C

• Trillingsbestendigheid: 10–500 Hz, 2G

• Isolatiespanning ingang-uitgang: 3 kV AC

• Isolatieweerstand ingang-uitgang: meer dan 100 MΩ bij 500 V DC

• Afmetingen: 118 x 35 x 26 mm

• Gewicht: 0,20 kg

• Garantie: 2 jaar

Beveiligingen

De LPV-20-12 beschikt over meerdere ingebouwde beveiligingsfuncties voor de voeding en de aangesloten belasting.

• Kortsluitbeveiliging: beschermt de uitgang wanneer een kortsluiting optreedt.

• Overbelastingsbeveiliging: wordt actief bij 110 tot 150% van het nominale uitgangsvermogen.

• Hiccup-modus: bij overbelasting wordt de uitgang tijdelijk onderbroken en automatisch hersteld zodra de foutconditie verdwijnt.

• Overspanningsbeveiliging: actief bij een uitgangsspanning van 13,8 tot 16 V.

• Overspanningsreactie: schakelt de uitgang uit en maakt gebruik van zenerdiodebegrenzing.

Aansluitingen

De LPV-20-12 is voorzien van vaste aansluitkabels aan zowel de primaire als de secundaire zijde.

• AC/L: bruin

• AC/N: blauw

• +V uitgang: rood

• -V uitgang: zwart

• Kabellengte ingang: 600 ±30 mm

• Kabellengte uitgang: 600 ±30 mm

• Kabeltype: UL1015 18 AWG

Door de Class II-constructie is geen aparte aardverbinding aanwezig.

Toepassingen

De Mean Well LPV-20-12 kan worden gebruikt voor toepassingen die een gestabiliseerde 12 V DC-voeding tot 20 W nodig hebben en waarbij een volledig ingegoten behuizing gewenst is.

Mogelijke toepassingen zijn:

• Elektronische besturingssystemen

• 12 V DC-apparatuur

• Decoratieve LED-toepassingen

• Reclame- en signalisatieapparatuur

• Elektronische installaties

• Apparatuur in stoffige of vochtige omgevingen

• Binneninstallaties en geschikte buiteninstallaties zonder directe blootstelling aan zonlicht

Waarom kiezen voor de Mean Well LPV-20-12?

De LPV-20-12 combineert een compacte constructie met een volledig ingegoten IP67-behuizing en een gestabiliseerde 12 V-uitgang. Hierdoor is de voeding geschikt voor toepassingen waar een open-frame voeding minder praktisch is door stof of vocht.

De passieve koeling maakt een ventilator overbodig en de geïntegreerde beveiligingen tegen kortsluiting, overbelasting en overspanning dragen bij aan een betrouwbare werking. Dankzij het brede ingangsspanningsbereik kan de voeding bovendien met uiteenlopende netspanningen worden gebruikt.

Belangrijke aandachtspunten

De LPV-20-12 mag binnen of buiten worden gebruikt, maar directe blootstelling aan zonlicht moet worden vermeden. Hoewel de voeding IP67-geclassificeerd is, mag deze niet langer dan 30 minuten in water worden ondergedompeld.

Bij hogere omgevingstemperaturen en bij gebruik boven 2000 meter hoogte moet rekening worden gehouden met vermogens- en temperatuurderating volgens de specificaties van de fabrikant.

Voor gebruik binnen de Europese Unie is een belangrijke beperking van toepassing: dit product is niet bedoeld voor LED-verlichtingsarmaturen in de EU.

Controleer vóór aansluiting altijd of de belasting geschikt is voor 12 V DC en of het maximale stroomverbruik niet hoger is dan 1,67 A.
