LED voeding IP65 185W / 12V.

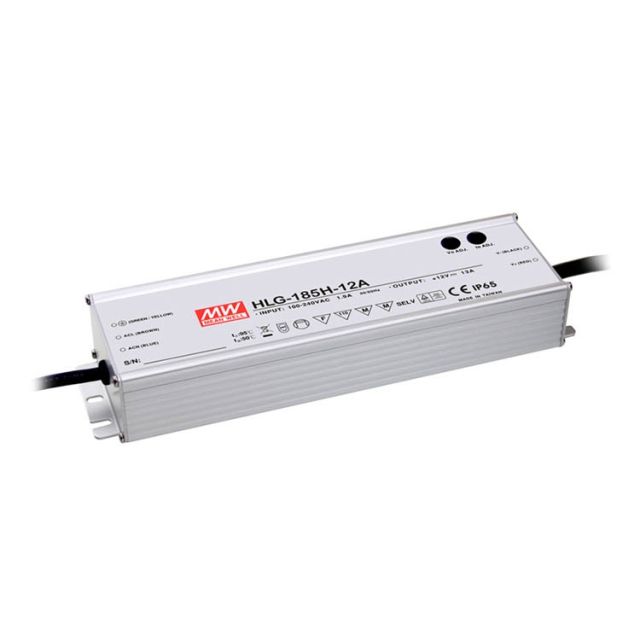

De Mean Well HLG-185H-12A is een robuuste AC/DC LED-driver met gecombineerde constant-voltage- en constant-currentwerking. Deze 12 V-uitvoering levert maximaal 13 A en 156 W en beschikt over instelbare uitgangsspanning en uitgangsstroom, een IP65-metalen behuizing en passieve koeling voor vaste LED-installaties binnen en buiten.

Belangrijkste kenmerken

• Nominale uitgangsspanning van 12 V DC: geschikt voor compatibele 12 V LED-toepassingen.

• Nominale uitgangsstroom van 13 A: voor belastingen tot maximaal 156 W.

• Constant voltage + constant current: combineert spannings- en stroomregeling in één LED-driver.

• Instelbare uitgangsspanning: regelbaar van 10,8 tot 13,5 V via een ingebouwde potentiometer.

• Instelbare uitgangsstroom: regelbaar van 6,5 tot 13 A via een ingebouwde potentiometer.

• IP65-behuizing: de A-uitvoering is geschikt voor binnen- en buiteninstallaties binnen de voorwaarden van de IP-classificatie.

• Metalen Class I-behuizing: ontworpen voor vaste elektrische installaties.

• Breed ingangsspanningsbereik: 90–305 V AC of 127–431 V DC.

• Actieve power factor correction: hoge powerfactor bij volledige belasting.

• Typisch rendement van 91,5%: specifiek voor de 12 V-uitvoering.

• Passieve koeling: ventilatorloos ontwerp met natuurlijke luchtconvectie.

• Bescherming tegen kortsluiting: automatische stroombegrenzing met herstel nadat de fout is verwijderd.

• Overstroombeveiliging: grijpt in bij ongeveer 95–108% van de ingestelde uitgangsstroom.

• Overspanningsbeveiliging: voor de 12 V-uitvoering ligt de beveiligingsdrempel tussen 14 en 17 V.

• Overtemperatuurbeveiliging: schakelt de uitgang uit en herstelt wanneer de temperatuur voldoende is gedaald.

• Typische levensduur van meer dan 62.000 uur.

Technische specificaties

• Merk: Mean Well

• Model: HLG-185H-12A

• Producttype: AC/DC LED-driver

• Regelprincipe: constant voltage + constant current

• Nominale uitgangsspanning: 12 V DC

• Constant-currentgebied: 6–12 V

• Nominale uitgangsstroom: 13 A

• Nominaal uitgangsvermogen: 156 W

• Instelbereik uitgangsspanning: 10,8–13,5 V DC

• Instelbereik uitgangsstroom: 6,5–13 A

• Ripple en noise maximaal: 150 mVp-p

• Uitgangsspanningstolerantie: ±2,5%

• Line regulation: ±0,5%

• Load regulation: ±2,0%

• Ingangsspanning AC: 90–305 V AC

• Ingangsspanning DC: 127–431 V DC

• Ingangsfrequentie: 47–63 Hz

• Typisch rendement: 91,5%

• Typische powerfactor bij volledige belasting: minimaal 0,98 bij 115 V AC

• Typische powerfactor bij volledige belasting: minimaal 0,95 bij 230 V AC

• Typische powerfactor bij volledige belasting: minimaal 0,92 bij 277 V AC

• THD: minder dan 20% binnen de opgegeven belastingsvoorwaarden

• Typische ingangsstroom: 1,8 A bij 115 V AC

• Typische ingangsstroom: 0,8 A bij 230 V AC

• Typische ingangsstroom: 0,7 A bij 277 V AC

• Typische inschakelstroom: 65 A bij 230 V AC, koude start

• Lekstroom: minder dan 0,75 mA bij 277 V AC

• Overstroombeveiliging: 95–108%

• Kortsluitbeveiliging: constant-currentbegrenzing met automatisch herstel

• Overspanningsbeveiliging: 14–17 V

• Overtemperatuurbeveiliging: ja

• Beschermingsgraad: IP65

• Behuizing: metaal

• Veiligheidsklasse: Class I

• Koeling: natuurlijke luchtconvectie

• Maximale behuizingstemperatuur: +90 °C

• Toegestane behuizingstemperatuur: -40 tot +90 °C, afhankelijk van belasting en gebruiksomstandigheden

• Bedrijfsvochtigheid: 20–95% RH, niet-condenserend

• Opslagtemperatuur: -40 tot +80 °C

• Opslagvochtigheid: 10–95% RH

• Trillingsbestendigheid: 5G volgens de opgegeven testcondities

• Afmetingen: 228 x 68 x 38,8 mm

• Gewicht: 1,15 kg

• Typische levensduur: meer dan 62.000 uur

Instelbare 12 V-uitgang

De HLG-185H-12A heeft een nominale uitgangsspanning van 12 V DC.

Bij de A-uitvoering kan deze spanning met de ingebouwde potentiometer worden aangepast binnen een bereik van 10,8 tot 13,5 V DC.

Hierdoor kan de uitgang binnen de toegestane grenzen nauwkeurig worden afgestemd op de aangesloten LED-belasting of installatie.

Instelbare uitgangsstroom

Naast de spanning kan ook de maximale uitgangsstroom worden ingesteld.

Voor de HLG-185H-12A bedraagt het instelbereik 6,5 tot 13 A.

Dit maakt het mogelijk om de stroomlimiet af te stemmen op de eisen van de aangesloten LED-module, zolang alle waarden binnen de opgegeven specificaties van driver en belasting blijven.

Constant voltage en constant current

De HLG-185H-serie combineert constant-voltage- en constant-currentwerking.

Bij normale belasting kan de driver als spanningsbron werken rond de ingestelde uitgangsspanning. Wanneer de belasting de ingestelde stroomgrens bereikt, gaat de voeding over naar constant-currentwerking.

Voor de 12 V-uitvoering ligt het opgegeven constant-currentgebied tussen 6 en 12 V.

156 W uitgangsvermogen

Hoewel de HLG-185H-serie als 185 W-serie wordt aangeduid, heeft de 12 V-uitvoering een model-specifiek nominaal uitgangsvermogen van 156 W.

Bij 12 V komt dit overeen met een nominale uitgangsstroom van 13 A.

Bij het dimensioneren van een installatie moet daarom 156 W als maximaal nominaal uitgangsvermogen van de HLG-185H-12A worden aangehouden.

IP65-uitvoering

De A-variant van de HLG-185H is uitgevoerd met beschermingsgraad IP65.

Hierdoor is deze uitvoering bedoeld voor zowel binnen- als buiteninstallaties binnen de voorwaarden van deze beschermingsklasse.

De A-versie verschilt hierin van bepaalde andere HLG-185H-varianten. De modelvariant is daarom belangrijk bij het bepalen van de juiste uitvoering voor een installatie.

Robuuste metalen behuizing

De elektronica bevindt zich in een metalen behuizing met Class I-ontwerp.

Deze constructie is bedoeld voor vaste installaties en helpt de interne elektronica mechanisch te beschermen en warmte af te voeren.

De behuizing meet 228 x 68 x 38,8 mm en het gewicht bedraagt ongeveer 1,15 kg.

Breed ingangsspanningsbereik

De driver ondersteunt een ingangsspanning van 90 tot 305 V AC bij 47 tot 63 Hz.

Daarnaast kan de HLG-185H-12A worden gevoed met 127 tot 431 V DC.

Hierdoor is de driver geschikt voor verschillende voedingsnetten binnen het opgegeven spanningsbereik.

Actieve power factor correction

De HLG-185H-serie beschikt over power factor correction.

Bij volledige belasting bedraagt de opgegeven powerfactor minimaal:

• 0,98 bij 115 V AC

• 0,95 bij 230 V AC

• 0,92 bij 277 V AC

De driver is daarmee ontworpen voor efficiënte opname van vermogen uit het elektriciteitsnet.

Rendement van 91,5%

Voor de HLG-185H-12 specificeert Mean Well een typisch rendement van 91,5%.

Het ventilatorloze ontwerp voert de ontstane warmte af door natuurlijke luchtconvectie.

Een correcte montage en voldoende warmteafvoer rondom de driver blijven noodzakelijk om binnen de toegestane bedrijfstemperaturen te blijven.

Geïntegreerde beveiligingen

De HLG-185H-12A beschikt over meerdere beveiligingsfuncties.

• Kortsluiting: constant-currentbegrenzing met automatisch herstel nadat de fout is verwijderd.

• Overstroom: begrenzing bij ongeveer 95–108% van de ingestelde uitgangsstroom.

• Overspanning: beveiligingsbereik van 14–17 V voor de 12 V-uitvoering.

• Overtemperatuur: de uitgang wordt uitgeschakeld en herstelt nadat de temperatuur voldoende is gedaald.

Deze beveiligingen helpen zowel de LED-driver als de aangesloten installatie te beschermen tegen verschillende foutcondities.

Ventilatorloze koeling

De HLG-185H-12A heeft geen ingebouwde ventilator.

De driver wordt volledig door natuurlijke luchtconvectie gekoeld.

Hierdoor zijn geen draaiende onderdelen nodig voor de koeling en ontstaat geen ventilatorgeluid.

Toepassingen

Mean Well noemt voor de HLG-185H-serie onder andere de volgende toepassingen:

• LED-straatverlichting

• LED-high-bayverlichting

• Verlichting van parkeerterreinen

• LED-verlichting voor visserijtoepassingen

• LED-verlichting in serres en kassen

De HLG-185H-12A moet steeds worden gecombineerd met een LED-belasting die elektrisch compatibel is met de 12 V-uitgang, het instelbare stroombereik en het maximale vermogen van 156 W.

Waarom kiezen voor de Mean Well HLG-185H-12A?

De HLG-185H-12A combineert een krachtige 12 V-uitgang met instelbare spanning en stroom in een robuuste IP65-metalen behuizing.

De combinatie van constant-voltage- en constant-currentwerking maakt de driver flexibel inzetbaar voor compatibele LED-installaties, terwijl de geïntegreerde beveiligingen helpen om de installatie tegen kortsluiting, overstroom, overspanning en overtemperatuur te beschermen.

De brede ingangsspanning, ventilatorloze constructie, typische levensduur van meer dan 62.000 uur en zeven jaar garantie maken deze uitvoering geschikt voor vaste professionele LED-installaties.

Belangrijk om te weten

De HLG-185H-12A levert maximaal 13 A en 156 W. De aanduiding HLG-185H betekent dus niet dat de 12 V-uitvoering daadwerkelijk 185 W kan leveren.

De letter A is belangrijk: deze uitvoering beschikt over ingebouwde potentiometers waarmee zowel uitgangsspanning als uitgangsstroom kunnen worden ingesteld en heeft een IP65-classificatie.

De HLG-185H-12A beschikt niet over de externe 3-in-1-dimfunctie van de B- en AB-uitvoeringen.

De uitgangsspanning en stroom moeten altijd worden ingesteld binnen de opgegeven bereiken en afgestemd zijn op de aangesloten LED-belasting.

Bij hoge temperaturen of lage ingangsspanningen moet rekening worden gehouden met de deratingkarakteristieken van de driver.
