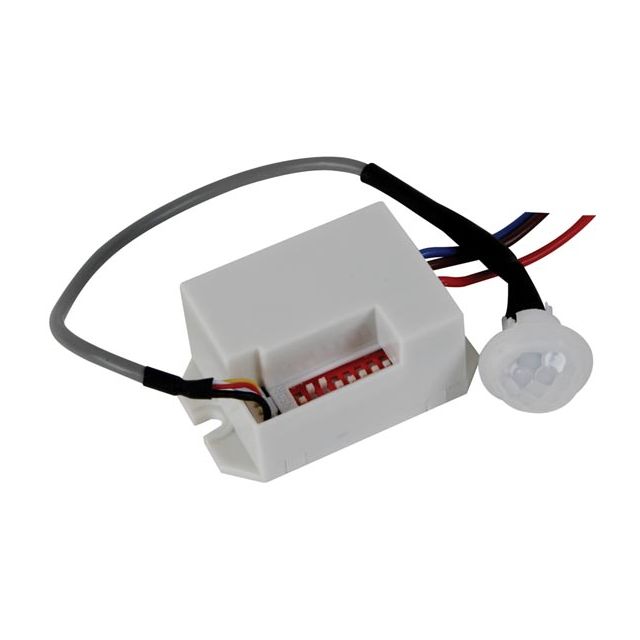

Mini PIR bewegingsdetector - inbouw 12Vdc

De Perel EMS114 is een compacte PIR bewegingssensor voor inbouw binnenshuis. Met een detectiehoek van 100°, een bereik tot 8 meter en instelbare activeringsduur is deze bewegingsmelder geschikt voor het automatisch schakelen van verlichting en andere geschikte elektrische belastingen in onder meer gangen, trappen, kasten en andere binnenruimtes.

Belangrijkste kenmerken en voordelen

• PIR-bewegingsdetectie: detecteert beweging en schakelt een aangesloten belasting automatisch in.

• Detectiebereik tot 8 meter: geschikt voor gerichte bewegingsdetectie in kleinere en middelgrote binnenruimtes.

• Detectiehoek van 100°: biedt een afgebakend detectiegebied voor gecontroleerde activering.

• Automatische dag- en nachtfunctie: de werking kan worden afgestemd op het aanwezige omgevingslicht.

• Instelbare lichtgevoeligheid: via de DIP-schakelaars kan worden gekozen voor lichtafhankelijke werking of permanente bewegingsdetectie.

• Instelbare bewegingsgevoeligheid: keuze tussen lage en hoge gevoeligheid.

• Zes instelbare activeringstijden: 5 seconden, 30 seconden, 1 minuut, 3 minuten, 5 minuten of 8 minuten.

• Compacte inbouwsensor: de zichtbare sensor heeft een diameter van slechts 22 mm en vereist een montageopening van maximaal 12 mm.

• Bedrade uitvoering: sensor en controller zijn via een kabel met elkaar verbonden.

• Relaisuitgang: de aangesloten belasting wordt via een relais geschakeld.

• Voor laagspanningsinstallaties: werkt op 12 VDC.

• Discrete montage: geschikt voor plaatsing in wanden, meubels, kasten en andere geschikte constructies.

• IP20: ontworpen voor gebruik in droge binnenruimtes.

Technische specificaties

• Producttype: PIR bewegingssensor / bewegingsmelder

• Model: Perel EMS114

• Sensortype: PIR-bewegingsdetectie

• Schakeltype: relais

• Voedingsspanning: 12 VDC ± 1 V

• Vereiste voedingsstroom: 2,6 A

• Voeding meegeleverd: nee

• Maximale nominale belasting: 25 W

• Maximale inschakelstroom: 2,5 A

• Detectiehoek: 100°

• Detectiebereik: tot 8 m bij een omgevingstemperatuur lager dan 22 °C

• Bewegingsgevoeligheid: laag of hoog instelbaar

• Activeringsduur: 5 s, 30 s, 1 min, 3 min, 5 min of 8 min

• Lichtgevoeligheidsinstelling via DIP-schakelaar: < 10 lx of altijd actief

• Lichtregeling: < 3 lx tot 2000 lx

• Beschermingsgraad: IP20

• Gebruik: uitsluitend binnenshuis

• Bedrijfstemperatuur: -10 °C tot +40 °C

• Bedrijfsvochtigheid: < 93 % RH

• Kabellengte sensor: circa 18 cm

• Afmetingen sensor: Ø 22 x 10 mm

• Benodigde inbouwopening sensor: maximaal Ø 12 mm

• Gewicht: circa 41 g

• Materiaal: ABS-kunststof

• Kleur: wit

• Verbinding: bedraad

Instelbare bewegings- en lichtdetectie

De EMS114 beschikt over DIP-schakelaars waarmee de werking van de sensor kan worden aangepast aan de toepassing. De bewegingsgevoeligheid kan op laag of hoog worden ingesteld.

Voor de lichtgevoeligheid kan worden gekozen voor werking bij een laag omgevingslichtniveau of voor continue bewegingsdetectie, onafhankelijk van het aanwezige licht. Hierdoor kan de bewegingssensor bijvoorbeeld worden ingesteld om verlichting alleen bij donkere omstandigheden te activeren.

Instelbare activeringsduur

Na detectie van beweging blijft de aangesloten belasting gedurende een ingestelde periode ingeschakeld. De beschikbare tijdinstellingen zijn:

• 5 seconden

• 30 seconden

• 1 minuut

• 3 minuten

• 5 minuten

• 8 minuten

Wanneer meerdere tijdinstellingen tegelijk worden geselecteerd, wordt de langste geselecteerde activeringsduur toegepast.

Compacte inbouwmontage

De sensor zelf heeft een diameter van 22 mm en wordt door een opening van maximaal 12 mm ingebouwd. Hierdoor blijft na installatie slechts een compact sensorgedeelte zichtbaar.

De afzonderlijke controller kan achter een wand, boven een vals plafond of in een andere geschikte afgesloten ruimte worden gemonteerd. Rond de controller moet minimaal 2 cm vrije ruimte beschikbaar blijven voor ventilatie.

De kabel tussen sensor en controller is ongeveer 18 cm lang. De controller moet na installatie bereikbaar blijven voor instellingen en onderhoud.

Toepassingen

De Perel EMS114 kan worden gebruikt voor automatische bewegingsdetectie in verschillende binnenomgevingen, waaronder:

• Gangen

• Trappen en traphallen

• Kasten

• Meubelinbouw

• Valse plafonds

• Displays

• Kleine doorgangen

• Automatische binnenverlichting

• Laagspanningsinstallaties met bewegingsdetectie

Waarom kiezen voor de Perel EMS114?

De EMS114 is vooral geschikt voor situaties waarin een gewone opbouwbewegingsmelder te groot of te opvallend is. Door de kleine inbouwsensor kan de bewegingsdetectie discreet in een wand, meubel of plafondconstructie worden geïntegreerd.

De combinatie van een bereik tot 8 meter, een detectiehoek van 100°, instelbare bewegingsgevoeligheid en verschillende tijdinstellingen maakt de sensor aanpasbaar aan uiteenlopende binnenopstellingen. De automatische lichtafhankelijke werking voorkomt bovendien dat een aangesloten verlichting onnodig wordt geactiveerd wanneer daar voldoende omgevingslicht voor aanwezig is.

Belangrijke aandachtspunten

• Voor gebruik is een 12 VDC-voeding van 2,6 A nodig; deze wordt niet meegeleverd.

• De maximale nominale belasting bedraagt 25 W.

• De maximale inschakelstroom bedraagt 2,5 A.

• De sensor is uitsluitend bedoeld voor gebruik binnenshuis.

• De beschermingsgraad is IP20 en biedt geen bescherming tegen vocht.

• De installatie moet door een gekwalificeerd persoon worden uitgevoerd.

• Monteer de sensor niet in de buurt van airconditioning, verwarming of andere plaatsen met sterke temperatuurschommelingen.

• Bewegende voorwerpen binnen het detectiegebied kunnen ongewenste activering veroorzaken.

• Voorzie minimaal 2 cm vrije ruimte rond de controller voor ventilatie.

• De controller moet na montage bereikbaar blijven.

• Wijzig de instellingen van de DIP-schakelaars niet terwijl de voeding is aangesloten.
