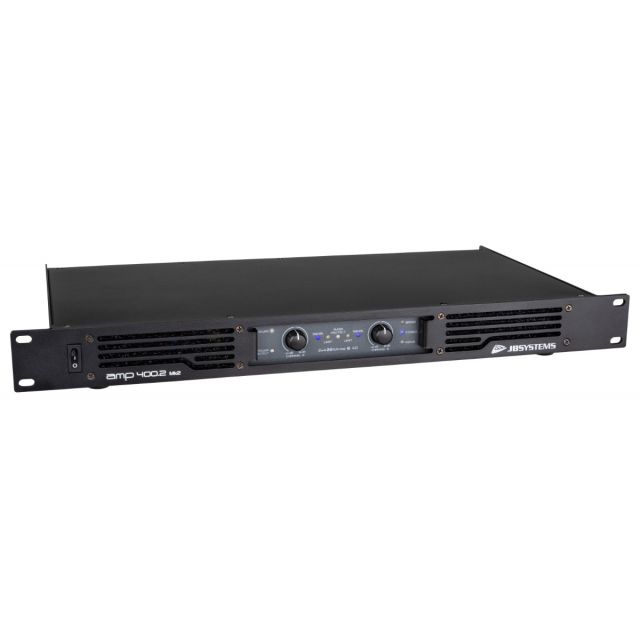

AMP-400.2 Mk2 versterker

De JB Systems AMP400.2 Mk2 is een professionele 2-kanaals Class-D eindversterker voor het aansturen van passieve luidsprekers. Met maximaal 2 × 450 W RMS aan 4 Ω, 2 × 250 W RMS aan 8 Ω en 900 W RMS in bridge-modus biedt deze compacte 19-inch versterker veel uitgangsvermogen in een behuizing van slechts 1U hoog.

De Mk2-uitvoering is intern herwerkt voor een hogere betrouwbaarheid en meer vermogen. Stereo-, mono- en bridgebedrijf, regelbare ingangsgevoeligheid, een 75Hz-low-cutfilter, peak limiting en uitgebreide beveiligingscircuits maken de versterker geschikt voor mobiele PA-systemen en vaste professionele audio-installaties.

Belangrijkste kenmerken en voordelen

• Professionele 2-kanaals eindversterker: geschikt voor het aansturen van passieve luidsprekers.

• Class-D-versterkertechnologie: combineert een hoog uitgangsvermogen met een compacte constructie.

• 2 × 450 W RMS aan 4 Ω: krachtig stereovermogen voor geschikte luidsprekersystemen.

• 2 × 250 W RMS aan 8 Ω: geschikt voor luidsprekers met een nominale impedantie van 8 Ω.

• 900 W RMS in bridge-modus: beide versterkerkanalen kunnen worden gecombineerd tot één krachtiger uitgangskanaal aan 8 Ω.

• Drie werkmodi: keuze uit stereo, mono en bridge.

• Compact 19-inch rackformaat: neemt slechts 1U of 44 mm rackhoogte in.

• Intern herwerkte Mk2-versie: ontworpen voor meer vermogen en een verbeterde betrouwbaarheid.

• Soft-start schakelende voeding: beperkt de belasting tijdens het inschakelen.

• Temperatuurgestuurde ventilatoren: zorgen automatisch voor actieve koeling wanneer nodig.

• Peak limiter: helpt signaalvervorming door te hoge signaalpieken te beperken.

• Schakelbaar 75Hz-low-cutfilter: onderdrukt ongewenste zeer lage frequenties.

• Filterhelling van -24 dB: zorgt voor een duidelijke afname onder de ingestelde grensfrequentie.

• Regelbare ingangsgevoeligheid: instelbaar op 0,775 V, 1,0 V of 1,44 V.

• Ground lift: aanwezig voor het aanpakken van bepaalde aardlusproblemen binnen een audiosysteem.

• Gebalanceerde XLR-ingangen: geschikt voor professionele audiosignalen.

• XLR-doorlusuitgangen: meerdere versterkers kunnen achter elkaar worden aangesloten.

• Drie Speakon-uitgangen: afzonderlijke uitgangen voor links, rechts en bridge.

• Afdekplaat voor niveauregelaars inbegrepen: helpt ongewenste wijzigingen van ingestelde ingangsniveaus voorkomen.

• Meerdere beveiligingen: bescherming tegen DC-fouten, overtemperatuur, overbelasting en kortsluiting.

Technische specificaties

• Producttype: professionele eindversterker

• Merk: JB Systems

• Model: AMP400.2 Mk2

• Versterkerklasse: Class-D

• Aantal versterkerkanalen: 2

• Werkmodi: stereo, mono en bridge

• Uitgangsvermogen stereo bij 4 Ω: 2 × 450 W RMS

• Uitgangsvermogen stereo bij 8 Ω: 2 × 250 W RMS

• Uitgangsvermogen bridge bij 8 Ω: 1 × 900 W RMS

• Ingangsgevoeligheid: 0,775 V / 1,0 V / 1,44 V

• Low-cutfilter: 75 Hz

• Filterhelling: -24 dB

• Peak limiter: ja

• Ground lift: ja

• Voedingstype: schakelende voeding met soft start

• Koeling: temperatuurgestuurde ventilatoren

• Audio-ingangen: gebalanceerde XLR

• Audio-doorlusuitgangen: gebalanceerde XLR

• Luidsprekeruitgangen: 3 × Speakon

• Rackformaat: 19 inch

• Rackhoogte: 1U

• Hoogte: 44 mm

• DC-foutbeveiliging: ja

• Overtemperatuurbeveiliging: ja

• Overbelastingsbeveiliging: ja

• Kortsluitbeveiliging: ja

2 × 450 W RMS in stereomodus

In stereomodus worden beide versterkerkanalen onafhankelijk gebruikt.

Het beschikbare uitgangsvermogen bedraagt:

• 2 × 450 W RMS aan 4 Ω

• 2 × 250 W RMS aan 8 Ω

Hierdoor kan de AMP400.2 Mk2 twee geschikte passieve luidsprekers of twee afzonderlijke luidsprekerkanalen aansturen.

De impedantie en belastbaarheid van de aangesloten luidsprekers moeten altijd op de versterker worden afgestemd.

900 W RMS in bridge-modus

Voor toepassingen waarbij één krachtiger versterkerkanaal nodig is, kan de AMP400.2 Mk2 in bridge-modus worden gebruikt.

In deze configuratie worden beide eindtrappen gecombineerd en bedraagt het opgegeven uitgangsvermogen:

• 1 × 900 W RMS aan 8 Ω

Bridge-modus vereist een correcte aansluiting en een geschikte luidsprekerbelasting van 8 Ω.

De daarvoor voorziene bridge-Speakon-uitgang moet worden gebruikt.

Drie werkmodi

De versterker biedt drie configuraties:

• Stereo

• Mono

• Bridge

In stereomodus werken beide versterkerkanalen afzonderlijk.

Mono-modus is bedoeld voor situaties waarin beide kanalen met hetzelfde audiosignaal worden aangestuurd.

In bridge-modus worden de twee eindtrappen gecombineerd om één krachtiger uitgangskanaal te vormen.

Hierdoor kan dezelfde versterker aan verschillende PA- en luidsprekerconfiguraties worden aangepast.

Class-D eindtrap

De AMP400.2 Mk2 maakt gebruik van Class-D-versterkertechnologie.

Deze opbouw maakt het mogelijk om een hoog uitgangsvermogen te combineren met een compacte 1U-behuizing.

Dat is vooral praktisch in mobiele racks en vaste installaties waar de beschikbare rackruimte beperkt is.

Mk2-versie met intern herwerkt ontwerp

De Mk2-versie is intern volledig opnieuw ontworpen.

Het doel van deze herwerking is een hogere betrouwbaarheid en een groter uitgangsvermogen ten opzichte van de vorige uitvoering.

Aan de buitenzijde blijft het compacte 19-inch rackconcept behouden.

Schakelende voeding met soft start

De versterker is uitgerust met een schakelende voeding.

De geïntegreerde soft-startfunctie zorgt ervoor dat het toestel gecontroleerd wordt ingeschakeld en helpt een hoge inschakelpiek te beperken.

Dit is praktisch binnen audioracks waarin meerdere krachtige apparaten op dezelfde elektrische installatie zijn aangesloten.

Temperatuurgestuurde ventilatoren

Voor de actieve koeling gebruikt de AMP400.2 Mk2 temperatuurgestuurde ventilatoren.

De koeling wordt daardoor aangepast aan de thermische belasting van de versterker.

Bij installatie in een rack is voldoende vrije luchtcirculatie noodzakelijk. Ventilatieopeningen mogen niet worden afgedekt.

Peak limiter

Een geïntegreerde peak limiter helpt sterke signaalpieken te begrenzen voordat deze tot overmatige vervorming leiden.

Deze functie helpt de versterker binnen zijn beschikbare uitsturingsbereik te houden.

De limiter vervangt echter geen correcte instelling van de signaalniveaus en vormt geen vervanging voor een juiste afstemming tussen versterker en luidsprekers.

Schakelbaar 75Hz-low-cutfilter

De versterker beschikt over een schakelbaar low-cutfilter op 75 Hz.

De opgegeven filterhelling bedraagt -24 dB.

Door dit filter in te schakelen worden zeer lage frequenties onderdrukt. Dit kan nuttig zijn bij luidsprekers die niet bedoeld zijn voor diepe basweergave of binnen installaties waar ongewenste laagfrequente energie moet worden beperkt.

Instelbare ingangsgevoeligheid

De gevoeligheid van de audio-ingangen kan worden ingesteld op:

• 0,775 V

• 1,0 V

• 1,44 V

Hierdoor kan de eindversterker worden aangepast aan het uitgangsniveau van verschillende mixers, audioprocessors en andere professionele audiobronnen.

Gebalanceerde XLR-ingangen

De audio-ingangen zijn uitgevoerd met gebalanceerde XLR-aansluitingen.

Gebalanceerde signaalverbindingen zijn geschikt voor professionele geluidsinstallaties en lange audiokabels.

Voor een correcte aansluiting moeten geschikte gebalanceerde XLR-kabels worden gebruikt.

XLR-doorlus voor meerdere versterkers

Naast de ingangen zijn gebalanceerde XLR-uitgangen aanwezig.

Hiermee kan het binnenkomende audiosignaal worden doorgelust naar een volgende eindversterker.

Dit maakt het mogelijk om meerdere versterkers achter elkaar aan dezelfde signaalbron te koppelen zonder voor iedere versterker een afzonderlijke mixeruitgang nodig te hebben.

Drie Speakon-luidsprekeruitgangen

Voor de luidsprekeraansluitingen beschikt de AMP400.2 Mk2 over drie Speakon-connectoren:

• Linkerkanaal

• Rechterkanaal

• Bridge-uitgang

Deze aparte aansluitingen maken duidelijk welke uitgang bij de gekozen versterkermodus moet worden gebruikt.

Gebruik geschikte luidsprekerkabels die zijn afgestemd op het beschikbare vermogen en de aangesloten luidsprekers.

Ground lift

De versterker beschikt over een ground-liftschakelaar.

Deze functie kan in bepaalde audio-opstellingen worden gebruikt om problemen met aardlussen te helpen verminderen.

Aardlussen kunnen zich bijvoorbeeld uiten als hoorbare brom in het audiosignaal.

Bescherming tegen foutcondities

De AMP400.2 Mk2 bevat verschillende beveiligingscircuits.

Bescherming is voorzien tegen:

• DC-fouten

• Te hoge temperatuur

• Overbelasting

• Kortsluiting

Deze functies helpen de versterker te beschermen wanneer zich een abnormale bedrijfsconditie voordoet.

Een correcte installatie, voldoende ventilatie en passende luidsprekerbelasting blijven noodzakelijk.

19-inch rackmontage

De versterker is ontworpen voor montage in een standaard 19-inch audiorack.

De hoogte bedraagt slechts:

• 1U

• 44 mm

Hierdoor neemt de versterker relatief weinig rackruimte in ondanks het beschikbare uitgangsvermogen.

Dit is vooral interessant voor mobiele PA-racks en vaste installaties waarin meerdere apparaten samen moeten worden ondergebracht.

Bescherming van de niveauregelaars

Een kunststof afdekplaat wordt meegeleverd.

Deze kan over de ingangsniveauregelaars worden gemonteerd om te voorkomen dat de ingestelde waarden ongewenst worden aangepast.

Dit is vooral praktisch bij vaste installaties waar de versterker eenmaal correct wordt afgeregeld en gebruikers daarna geen toegang tot de niveauregeling hoeven te hebben.

Toepassingen

De JB Systems AMP400.2 Mk2 is geschikt voor onder andere:

• Passieve PA-luidsprekers

• DJ-installaties

• Mobiele geluidssystemen

• Vaste audio-installaties

• Horeca

• Evenementen

• Vergaderzalen

• Presentatieruimtes

• Scholen en verenigingen

• Kleine en middelgrote podia

• 19-inch audioracks

• Stereo-opstellingen

• Mono-installaties

• Bridge-configuraties

Waarom kiezen voor de JB Systems AMP400.2 Mk2?

De AMP400.2 Mk2 combineert een aanzienlijk uitgangsvermogen met een bijzonder compacte 1U-rackbehuizing.

Met 2 × 450 W RMS aan 4 Ω is de versterker geschikt voor krachtigere passieve luidsprekersystemen, terwijl bridge-modus tot 900 W RMS aan 8 Ω beschikbaar maakt voor toepassingen met één luidsprekerkanaal.

De verschillende werkmodi, instelbare ingangsgevoeligheid, peak limiter en het 75Hz-low-cutfilter maken het mogelijk de versterker op uiteenlopende audio-installaties af te stemmen.

Gebalanceerde XLR-in- en uitgangen vereenvoudigen integratie in professionele audiosystemen, terwijl de afzonderlijke Speakon-uitgangen een duidelijke luidsprekeraansluiting bieden.

Meegeleverd

• JB Systems AMP400.2 Mk2 eindversterker

• Kunststof afdekplaat voor de ingangsniveauregelaars

Belangrijk bij installatie en gebruik

Controleer vóór aansluiting altijd de nominale impedantie en belastbaarheid van de gebruikte passieve luidsprekers.

In stereomodus levert de versterker het opgegeven vermogen aan 4 Ω of 8 Ω. In bridge-modus is de opgegeven belasting 8 Ω.

Gebruik bij bridge-bedrijf uitsluitend de daarvoor voorziene aansluiting en volg de correcte luidsprekerbedrading.

Zorg bij rackmontage voor voldoende luchtcirculatie en blokkeer de ventilatieopeningen en temperatuurgestuurde ventilatoren niet.

Stel de ingangsniveaus zorgvuldig af en voorkom langdurige oversturing.

Gebruik geschikte gebalanceerde XLR-kabels voor de audiosignalen en luidsprekerkabels met passende Speakon-connectoren voor de vermogensuitgangen.
