Wandcontroller RGB/RGBW 4 zones - 2,4GHz en DMX512

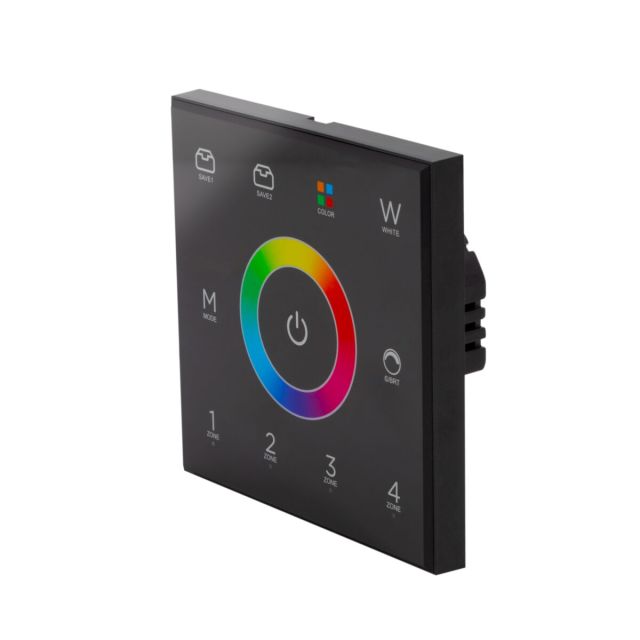

De PILOTctl-4x4 B met artikelnummer H11702 is een zwarte aanraakgevoelige wandcontroller voor het bedienen van RGB- en RGBW-ledverlichting in maximaal vier zones. De controller verzendt bedieningssignalen draadloos via 2,4 GHz en beschikt daarnaast over een bekabelde DMX512-uitgang voor compatibele drivers en andere DMX-apparatuur.

De wandcontroller is geschikt voor vaste ledinstallaties waarin gebruikers eenvoudig de helderheid, kleur en afspeelsnelheid willen regelen. In combinatie met een compatibele driver, zoals de TAPEDRIVER-RF4 BLE, kunnen RGB- en RGBW-ledstrips per zone worden aangestuurd.

Belangrijkste kenmerken en voordelen

• Bediening van vier zones: beheer afzonderlijke groepen RGB- of RGBW-ledverlichting vanaf één wandcontroller.

• Aanraakgevoelige bediening: de vlakke bedieningsinterface maakt directe bediening van de aangesloten verlichting mogelijk.

• Draadloze 2,4GHz-aansturing: verzendt bedieningscommando’s zonder een signaalkabel tussen de wandcontroller en een compatibele driver.

• Draadloos bereik tot 20 meter: geschikt voor bediening binnen dezelfde ruimte of installatiezone.

• DMX512-uitgang: maakt een bekabelde verbinding met compatibele DMX-drivers en andere DMX-producten mogelijk.

• Geschikt voor RGB en RGBW: ondersteunt zowel driekanaals kleurverlichting als vierkanaals verlichting met een afzonderlijk wit kanaal.

• 1024 dimniveaus: biedt een nauwkeurige regeling van de lichtsterkte.

• 1024 snelheidsniveaus: maakt een fijnmazige regeling van de snelheid van dynamische kleurprogramma’s mogelijk.

• Twee PWM-frequenties: ondersteunt instellingen van 2 kHz en 15 kHz.

• Brede ingangsspanning: werkt op een voedingsspanning van 90 tot 265 V AC.

• Compacte inbouwconstructie: de achterste aansluitmodule is compatibel met standaard Legrand-inbouwdozen.

• Zwarte afwerking: geschikt voor interieurs en bedieningspanelen waarin een donkere wandcontroller gewenst is.

Bediening van vier verlichtingszones

Met de PILOTctl-4x4 B kunnen maximaal vier zones afzonderlijk worden geselecteerd en bediend. Hierdoor kunnen verschillende groepen ledstrips binnen één installatie vanaf dezelfde controller worden geregeld.

De zoneverdeling is bijvoorbeeld bruikbaar wanneer verlichting in verschillende delen van een ruimte apart moet kunnen worden ingesteld. Iedere zone vereist een compatibele driver of een passende combinatie van drivers en DMX-apparatuur.

Bediening van RGB- en RGBW-ledverlichting

De controller is ontwikkeld voor het regelen van RGB- en RGBW-ledstrips. Bij RGB-verlichting worden de rode, groene en blauwe kleurkanalen gecombineerd om verschillende lichtkleuren te creëren. Bij RGBW-verlichting is daarnaast een afzonderlijk wit kanaal beschikbaar.

Via de aanraakgevoelige interface kunnen gebruikers onder meer de kleur en helderheid aanpassen. In combinatie met een compatibele driver zijn ook dynamische kleurveranderingen en snelheidsinstellingen beschikbaar.

Draadloze 2,4GHz-aansturing

Het bedieningssignaal wordt draadloos via de 2,4GHz-frequentie naar een compatibele driver verzonden. Het opgegeven maximale verbindingsbereik bedraagt 20 meter.

Het werkelijke bereik kan worden beïnvloed door muren, metalen constructies, andere draadloze apparatuur en de plaatsing van de controller en driver. Voor een stabiele werking moeten beide componenten binnen het opgegeven bereik worden geïnstalleerd.

Bekabelde DMX512-uitgang

Naast de draadloze bediening beschikt de PILOTctl-4x4 B over een DMX512-uitgang. Hiermee kan de wandcontroller via een kabel worden aangesloten op compatibele drivers of andere DMX-producten.

Deze dubbele aansturingsmogelijkheid maakt de controller bruikbaar in installaties waarin draadloze bediening gewenst is, maar ook in vaste configuraties waarin het DMX-signaal bekabeld wordt verdeeld.

Technische specificaties

• Producttype: aanraakgevoelige wandcontroller

• Model: PILOTctl-4x4 B

• Artikelnummer: H11702

• EAN: 3662009027777

• Geschikte verlichting: RGB- en RGBW-ledstrips

• Aantal zones: 4

• Draadloze aansturing: 2,4 GHz

• Draadloos bereik: maximaal 20 m

• Bekabelde aansturing: DMX512

• Ingangsspanning: 90–265 V AC

• Beschikbare PWM-frequenties: 2 kHz en 15 kHz

• Aantal dimniveaus: 1024

• Aantal snelheidsniveaus: 1024

• Opgenomen vermogen: minder dan 0,58 W / minder dan 1,1 W

• Beschermingsgraad: IP20

• Omgevingstemperatuur: 0 tot 45 °C

• Afmetingen: 86 x 86 x 32 mm

• Gewicht: 120 g

• Kleur: zwart

• Montagecompatibiliteit: standaard Legrand-inbouwdozen

Toepassingen

De PILOTctl-4x4 B kan worden gebruikt voor de bediening van RGB- en RGBW-ledverlichting in onder meer:

• Woningen en appartementen

• Horecazaken en ontvangstruimtes

• Winkels en showrooms

• Vergader- en presentatieruimtes

• Decoratieve wand- en plafondverlichting

• Meubel- en vitrineverlichting

• Architecturale ledinstallaties

• Installaties met meerdere afzonderlijke verlichtingszones

De controller stuurt de ledstrips niet rechtstreeks van vermogen. Voor de aansluiting van de verlichting is een compatibele led-driver of DMX-driver nodig.

Compatibele driver

De fabrikant vermeldt de TAPEDRIVER-RF4 BLE als geschikte combinatie voor het draadloos bedienen van ledstripinstallaties. Deze driver ontvangt de 2,4GHz-signalen van de wandcontroller en verzorgt de vermogensaansturing van de aangesloten RGB- of RGBW-ledstrip.

Controleer bij gebruik van een andere driver of deze compatibel is met het draadloze protocol of met de DMX512-uitgang van de wandcontroller.

Waarom kiezen voor de PILOTctl-4x4 B?

De PILOTctl-4x4 B combineert een vaste wandbediening met draadloze 2,4GHz-aansturing en een bekabelde DMX512-uitgang. Hierdoor kan de controller worden toegepast in zowel compacte ledinstallaties als uitgebreidere systemen met meerdere drivers.

Het beheer van vier zones maakt het mogelijk om verschillende verlichtingsgroepen afzonderlijk te regelen. De ondersteuning voor RGB en RGBW, 1024 dimniveaus en 1024 snelheidsniveaus biedt een nauwkeurige bediening van statische en dynamische ledverlichting.

Installatie en aansluiting

De controller werkt op een ingangsspanning van 90 tot 265 V AC en is bedoeld voor vaste wandmontage. De aansluitmodule aan de achterzijde is compatibel met standaard Legrand-inbouwdozen.

De elektrische installatie en aansluiting op netspanning moeten worden uitgevoerd volgens de meegeleverde handleiding en de geldende installatievoorschriften. Schakel de voedingsspanning altijd uit voordat de controller wordt gemonteerd of aangesloten.

Belangrijke aandachtspunten

• De PILOTctl-4x4 B is een bedieningsinterface en geen led-voeding of vermogensdriver.

• Voor het aansluiten van RGB- of RGBW-ledstrips is een compatibele driver nodig.

• Controleer of de gekozen driver geschikt is voor de spanning, het vermogen en het type ledstrip.

• De controller ondersteunt RGB- en RGBW-verlichting en is niet specifiek bedoeld voor uitsluitend witte of CCT-ledstrips.

• Het draadloze bereik van maximaal 20 meter kan door muren, metaal en storingsbronnen worden verminderd.

• De IP20-beschermingsgraad is bedoeld voor droge binnenruimtes.

• De controller is niet beschermd tegen water of hoge luchtvochtigheid.

• Controleer vóór montage of de beschikbare inbouwdoos en inbouwdiepte geschikt zijn voor de afmetingen van de controller.
