True RMS Lekstroomtang.

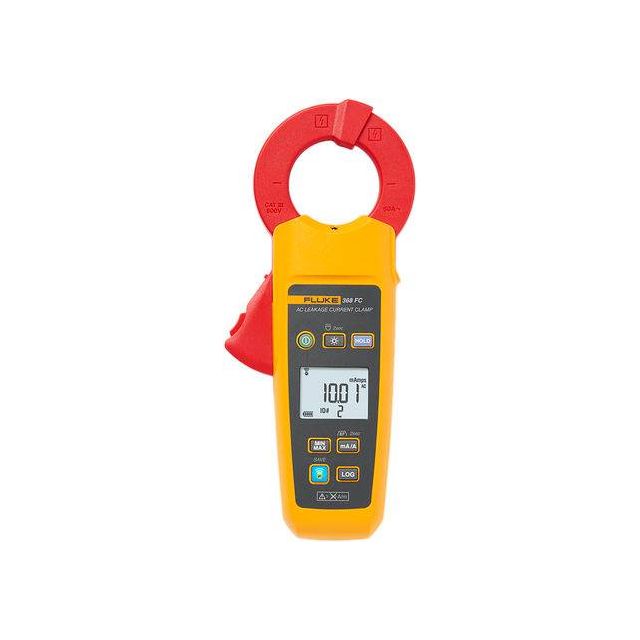

De Fluke 368 FC is een professionele True-RMS lekstroomtang voor het nauwkeurig meten en opvolgen van wisselstroomlekken in elektrische installaties. Met een resolutie tot 1 µA, een meetbereik tot 60 A, een bekopening van 40 mm en draadloze Fluke Connect-functionaliteit is deze lekstroomtang geschikt voor onderhoudstechnici en installateurs die lekstromen willen opsporen zonder apparatuur uit te schakelen.

Belangrijkste kenmerken en voordelen

• True-RMS-metingen: geschikt voor nauwkeurige metingen aan complexe en niet-sinusvormige stroomvormen.

• Zeer hoge resolutie: meet met een maximale resolutie van 1 µA voor het opsporen van kleine lekstromen.

• Meetbereik tot 60 A AC: combineert gevoelige lekstroommetingen met een ruim stroommeetbereik.

• Bekopening van 40 mm: geschikt voor metingen rond grotere geleiders.

• Afgeschermde meetbek: helpt elektromagnetische storingen van buitenaf te beperken bij het meten van kleine lekstromen.

• Selecteerbare filterfunctie: vermindert ongewenste ruis tijdens metingen.

• Fluke Connect: maakt draadloze overdracht en opvolging van meetgegevens mogelijk.

• Intern geheugen: kan tot 65.000 meetpunten registreren.

• Min/Max/Average-functie: helpt variaties in de lekstroom gedurende een meetperiode te beoordelen.

• Hold-functie: houdt de gemeten waarde op het display vast.

• Verlicht display: bevordert de afleesbaarheid in donkere technische ruimtes.

• LED-werklamp: verlicht het meetgebied aan de voorzijde van de stroomtang.

• Automatische uitschakeling: helpt de gebruiksduur van de batterijen te verlengen.

• CAT III 600 V en CAT IV 300 V: geschikt voor metingen binnen de opgegeven veiligheidsklassen.

Technische specificaties

• Merk: Fluke

• Model: 368 FC

• Type: True-RMS lekstroomtang

• Meetfunctie: wisselstroom

• AC-stroombereiken: 3 mA, 30 mA, 300 mA, 3 A, 30 A en 60 A

• Resolutie bij 3 mA: 0,001 mA

• Resolutie bij 30 mA: 0,01 mA

• Resolutie bij 300 mA: 0,1 mA

• Resolutie bij 3 A: 0,001 A

• Resolutie bij 30 A: 0,01 A

• Resolutie bij 60 A: 0,1 A

• Minimale meetwaarde: 10 µA RMS

• Frequentiebereik zonder filter: 40 Hz tot 1 kHz

• Filterbereik: 40 tot 70 Hz

• Nauwkeurigheid 3 mA tot 30 A: ±1% + 5 digits

• Nauwkeurigheid 60 A: ±2% + 5 digits

• Crest-factor: 3

• Display: 3300 counts LCD

• Displayverversing: 4 keer per seconde

• Maximale diameter geleider: 40 mm

• Intern geheugen: tot 65.000 meetpunten

• Draadloze verbinding: Fluke Connect

• Afmetingen: 234 x 101 x 46 mm

• Gewicht: 500 g

• Voeding: 2 AA alkalinebatterijen

• Verwachte batterijduur: meer dan 150 uur zonder achtergrondverlichting en spotlamp

• Automatische uitschakeling: na 15 minuten zonder bediening

• Bedrijfstemperatuur: -10 tot +50 °C

• Opslagtemperatuur: -40 tot +60 °C

• Beschermingsgraad: IP30 met gesloten bek

• Maximale gebruikshoogte: 2000 m

• Maximale opslaghoogte: 12.000 m

• Veiligheid: IEC 61010-1, vervuilingsgraad 2

• Meetveiligheid: IEC 61010-2-032

• Veiligheidscategorie: CAT III 600 V / CAT IV 300 V

• Stroomsensor: IEC 61557-13 klasse 2, ≤ 30 A/m

• EMC: IEC 61326-1

Lekstromen meten zonder installatie uit te schakelen

De Fluke 368 FC is specifiek ontworpen voor het opsporen van lekstromen terwijl een installatie in bedrijf blijft. Hierdoor kan een technicus lekstromen onderzoeken zonder circuits of apparatuur eerst spanningsloos te moeten maken.

Dit is vooral nuttig bij storingen die slechts af en toe optreden. Door de lekstroom gedurende een langere periode te registreren, kunnen veranderingen worden opgevolgd en kunnen mogelijke oorzaken van ongewenst uitschakelen van aardlekschakelaars worden onderzocht.

Fluke Connect en datalogging

De 368 FC ondersteunt draadloze communicatie via Fluke Connect. Hiermee kunnen meetwaarden worden opgevolgd en gedocumenteerd zonder dat de gebruiker voortdurend direct bij het meetinstrument hoeft te blijven.

Het interne geheugen kan tot 65.000 meetpunten opslaan. Hierdoor kan de ontwikkeling van een lekstroom over een langere periode worden geregistreerd en later worden beoordeeld.

Deze functie is vooral praktisch bij intermitterende elektrische problemen die tijdens een korte handmatige meting mogelijk niet zichtbaar worden.

Filterfunctie voor stabielere lekstroommetingen

Bij moderne elektrische installaties kunnen hoogfrequente signalen en andere storingen de interpretatie van lekstroommetingen bemoeilijken. De Fluke 368 FC beschikt daarom over een selecteerbare filterfunctie.

Met ingeschakeld filter wordt het meetbereik beperkt tot 40 tot 70 Hz. Dit helpt ongewenste hoogfrequente componenten te onderdrukken en maakt het eenvoudiger om relevante lekstromen binnen de netfrequentie te beoordelen.

Zonder filter meet het toestel over een frequentiebereik van 40 Hz tot 1 kHz.

Toepassingen

De Fluke 368 FC is geschikt voor professionele inspectie, onderhoud en foutopsporing van elektrische installaties.

Typische toepassingen zijn:

• Opsporen van AC-lekstromen

• Onderzoeken van ongewenst uitschakelen van aardlekschakelaars

• Preventief onderhoud van elektrische installaties

• Controleren van lekstromen naar aarde

• Inspectie van industriële elektrische installaties

• Onderhoud van elektrische machines en apparatuur

• Langdurig registreren van lekstroomwaarden

• Controleren van elektrische verdeelinrichtingen

• Foutopsporing zonder apparatuur uit te schakelen

• Trendanalyse via Fluke Connect

Waarom kiezen voor de Fluke 368 FC?

De Fluke 368 FC is specifiek ontwikkeld voor toepassingen waarbij zeer kleine lekstromen betrouwbaar moeten worden gemeten. De combinatie van een resolutie tot 1 µA, True-RMS-technologie en een afgeschermde meetbek helpt nauwkeurige metingen uit te voeren, ook wanneer de te meten stroom zeer laag is.

Daarnaast biedt de stroomtang functies die verder gaan dan een momentopname. Dankzij het interne geheugen en Fluke Connect kunnen lekstromen gedurende langere tijd worden geregistreerd en vergeleken. Hierdoor is het toestel bijzonder bruikbaar bij storingen die onregelmatig optreden.

De bekopening van 40 mm, het verlichte display en de ingebouwde LED-werklamp ondersteunen daarnaast praktisch gebruik in verdeelkasten en technische installaties.

Meegeleverd

• Fluke 368 FC True-RMS lekstroomtang

• Zachte draagtas

• Veiligheidshandleiding

• 2 AA-batterijen

Belangrijke aandachtspunten

De Fluke 368 FC is bedoeld voor het meten van wisselstroom. Gebruik het instrument uitsluitend binnen de opgegeven meetbereiken en veiligheidscategorieën.

De beschermingsgraad IP30 geldt wanneer de bek gesloten is.

Voor zeer kleine lekstroommetingen is de plaatsing van de stroomtang belangrijk. Externe elektromagnetische velden kunnen de meting beïnvloeden, hoewel de afgeschermde bek specifiek is ontworpen om deze invloed te beperken.

Gebruik de filterfunctie wanneer ongewenste hoogfrequente signalen de beoordeling van de lekstroom kunnen beïnvloeden.
