Luskalibrator 715 Volt/mA

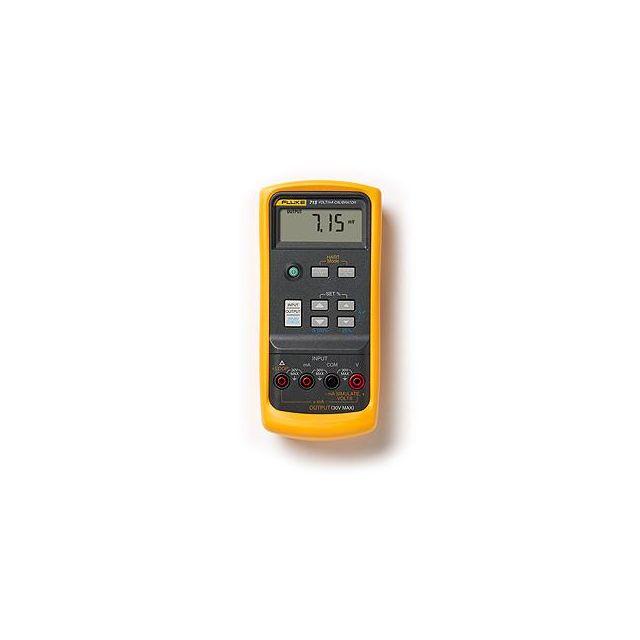

Fluke 715 Volt/mA-luskalibrator voor proceskalibratie

De Fluke 715 is een compacte Volt/mA-luskalibrator voor het meten, genereren en simuleren van proces-signalen. Met een mA-bereik tot 24 mA, spanningsuitgangen tot 20 V, 24 V-lusvoeding en hoge nauwkeurigheid is de kalibrator geschikt voor controle en kalibratie van onder meer 4-20 mA-lussen, transmitters en PLC-signalen.

Belangrijkste kenmerken en voordelen

• Meten, genereren en simuleren van stroom: ondersteunt een bereik van 0 tot 24 mA en daarmee zowel 0-20 mA- als 4-20 mA-proceslussen.

• Hoge mA-nauwkeurigheid: stroom wordt gemeten, gegenereerd en gesimuleerd met een nauwkeurigheid van 0,01% + 2 counts.

• Resolutie van 1 µA: de mA-resolutie van 0,001 mA maakt nauwkeurige instelling en controle van kleine stroomveranderingen mogelijk.

• Spanning meten en genereren: beschikt over afzonderlijke bereiken van 0 tot 200 mV en 0 tot 20 V.

• 24 V DC-lusvoeding: maakt het mogelijk een proceslus van voeding te voorzien en tegelijkertijd de stroom te meten.

• 250 Ω HART-weerstand: ondersteunt werkzaamheden aan proceslussen waarbij een HART-weerstand in combinatie met de lusvoeding nodig is.

• Transmittersimulatie: kan een 4-20 mA-transmitter simuleren en de opgenomen stroom weergeven in mA of als percentage van het bereik.

• Trapsgewijze uitgang: maakt het mogelijk het uitgangssignaal in stappen te veranderen.

• Lineaire uitgang: ondersteunt het automatisch lineair veranderen van het gegenereerde uitgangssignaal.

• Instelbare nulpositie en bereik: het uitgangssignaal kan worden aangepast aan de gewenste proceswaarden.

• 5-digit LCD-display: biedt een duidelijke digitale weergave van de ingestelde en gemeten waarden.

• Eenvoudige drukknopbediening: ontwikkeld voor directe bediening tijdens kalibratie- en onderhoudswerkzaamheden.

• Compacte en lichte uitvoering: met een gewicht van circa 330 g is de kalibrator gemakkelijk mee te nemen.

• Robuuste constructie: bestand tegen stof en spetters en ontworpen met tolerantie tegen elektromagnetische interferentie.

• Beschermholster: de meegeleverde gele holster beschermt het instrument en beschikt over opbergruimte voor de meetsnoeren.

• Verwisselbare batterij: het afzonderlijke batterijdeksel maakt een snelle batterijwissel mogelijk.

• Compatibel met Fluke ToolPak: kan worden gebruikt met het optionele magnetische hangsysteem voor handsfree positionering.

Technische specificaties

• Producttype: Volt/mA-luskalibrator

• Stroom meten: 0 tot 24 mA

• Stroom genereren: 0 tot 24 mA

• Stroom simuleren: 0 tot 24 mA

• Procentueel mA-bereik: -25% tot 125%

• Resolutie stroom: 0,001 mA

• Nauwkeurigheid stroom: 0,01% + 2 counts

• Spanningsbereik 1: 0 tot 200 mV

• Resolutie 0-200 mV: 0,01 mV

• Nauwkeurigheid 0-200 mV: 0,015% + 2 counts

• Spanningsbereik 2: 0 tot 20 V

• Resolutie 0-20 V: 0,001 V

• Nauwkeurigheid 0-20 V: 0,01% + 2 counts

• Lusvoeding: 24 V DC

• Nauwkeurigheid lusvoeding: ±10%

• Belastbaarheid lusvoeding: 20 mA bij 1000 Ω met een batterijspanning hoger dan 6,8 V

• Belastbaarheid lusvoeding: 20 mA bij 700 Ω met een batterijspanning van 5,8 tot 6,8 V

• HART-weerstand: 250 Ω

• Display: LCD, 5 digits

• Voeding: 1 × 9 V alkalinebatterij

• Batterijtype: ANSI/NEDA 1604A of IEC 6LR61

• Batterijduur: circa 18 uur

• Bedrijfstemperatuur: -10 °C tot 55 °C

• Opslagtemperatuur: -40 °C tot 60 °C

• Relatieve vochtigheid zonder condensatie: 95% bij 10 °C tot 30 °C

• Relatieve vochtigheid zonder condensatie: 75% bij 30 °C tot 40 °C

• Relatieve vochtigheid zonder condensatie: 45% bij 40 °C tot 50 °C

• Relatieve vochtigheid zonder condensatie: 35% bij 50 °C tot 55 °C

• Maximale bedrijfshoogte: 3000 m

• Veiligheidsnorm: CSA C22.2 nr. 1010.1:1992

• Schok- en trillingsbestendigheid: willekeurige trillingen 2 G, 5-500 Hz

• Valbestendigheid: val van 1 m

• Afmetingen (L × B × H): 187 × 87 × 32 mm

• Gewicht: circa 330 g

• Garantie: 3 jaar

mA-processignalen meten, genereren en simuleren

De belangrijkste functie van de Fluke 715 is het werken met analoge stroomsignalen die in procesinstallaties worden gebruikt. De kalibrator kan stroom meten, genereren en simuleren over een bereik van 0 tot 24 mA.

Hierdoor ondersteunt het instrument zowel 0-20 mA- als veelgebruikte 4-20 mA-signalen. Het bereik wordt daarnaast procentueel weergegeven van -25% tot 125%, wat het gemakkelijker maakt om de positie van een meetsignaal ten opzichte van het ingestelde procesbereik te beoordelen.

De resolutie bedraagt 0,001 mA en de gespecificeerde nauwkeurigheid is 0,01% + 2 counts.

Spanning meten en genereren

Naast mA-signalen kan de Fluke 715 ook spanningen meten en genereren. Hiervoor zijn twee bereiken beschikbaar.

Het bereik van 0 tot 200 mV heeft een resolutie van 0,01 mV en een nauwkeurigheid van 0,015% + 2 counts. Voor hogere spanningen is een bereik van 0 tot 20 V beschikbaar, met een resolutie van 0,001 V en een nauwkeurigheid van 0,01% + 2 counts.

Hierdoor kan de kalibrator niet alleen stroomsignalen controleren, maar ook analoge spanningssignalen uit processen, PLC's en transmitters meten of nabootsen.

24 V-lusvoeding

De geïntegreerde lusvoedingsfunctie levert 24 V DC. Hiermee kan een procestransmitter of stroomlus tijdens test- en kalibratiewerkzaamheden van voeding worden voorzien.

De Fluke 715 kan tijdens het leveren van de lusvoeding tegelijkertijd de stroom in de lus meten. Hierdoor kunnen werkzaamheden aan een 4-20 mA-lus worden uitgevoerd zonder dat voor de voeding van de lus altijd een afzonderlijke voedingsbron nodig is.

Bij een belasting van 20 mA ondersteunt de lusvoeding maximaal 1000 Ω wanneer de batterijspanning hoger is dan 6,8 V. Bij een batterijspanning tussen 5,8 en 6,8 V bedraagt de opgegeven maximale belasting 700 Ω.

Transmitters simuleren

De Fluke 715 beschikt over een functie voor het simuleren van een 4-20 mA-transmitter. Tijdens deze simulatie kan de drain-stroom worden weergegeven in mA of als percentage van het ingestelde bereik.

Deze functie maakt het mogelijk om andere onderdelen van een proceslus te controleren met een gesimuleerd transmittersignaal, zonder dat daarvoor het daadwerkelijke procesinstrument het signaal hoeft te leveren.

Trapsgewijze en lineaire uitgangssignalen

Voor het controleren van een proces over meerdere signaalniveaus kan de Fluke 715 trapsgewijze en lineaire uitgangssignalen genereren.

Met de stapfunctie kan het uitgangsniveau in opeenvolgende stappen worden gewijzigd. De lineaire functie laat het uitgangssignaal geleidelijk veranderen. Daarnaast zijn de nulpositie en het bereik instelbaar.

Deze functies beperken de noodzaak om iedere gewenste uitgangswaarde afzonderlijk handmatig in te stellen.

HART-ondersteuning met 250 Ω weerstand

De Fluke 715 beschikt over een 250 Ω HART-weerstand in combinatie met de lusvoedingsfunctie. Deze weerstand kan worden gebruikt bij werkzaamheden aan proceslussen waarin HART-communicatie wordt toegepast.

Hiermee combineert de kalibrator de benodigde lusvoeding en weerstand voor dergelijke toepassingen in één draagbaar instrument.

Toepassingen

De Fluke 715 kan worden gebruikt voor verschillende meet- en kalibratiewerkzaamheden, waaronder:

• Meten van 4-20 mA-processignalen.

• Meten van 0-20 mA-stroomsignalen.

• Genereren van mA-signalen voor het testen van procesapparatuur.

• Simuleren van 4-20 mA-transmitters.

• Controleren van uitgaande signalen van PLC's.

• Controleren van uitgaande signalen van transmitters.

• Meten van analoge spanningssignalen.

• Genereren van spanningen tot 20 V.

• Voeden van een 24 V-proceslus tijdens stroommetingen.

• Uitvoeren van controles met trapsgewijze of lineaire uitgangssignalen.

• Werkzaamheden aan proceslussen waarbij een 250 Ω HART-weerstand nodig is.

Waarom kiezen voor de Fluke 715?

De Fluke 715 combineert de belangrijkste functies voor het controleren van analoge spanning- en stroomlussen in één compact instrument. De mogelijkheid om mA-signalen te meten, genereren en simuleren maakt de kalibrator geschikt voor zowel het controleren van signalen als het nabootsen van transmitters.

De 24 V-lusvoeding maakt het daarnaast mogelijk om een stroomlus tijdens de test van voeding te voorzien. Voor herhaalde controles kunnen de trap- en lineaire uitgangsfuncties worden gebruikt, terwijl de hoge resolutie en gespecificeerde nauwkeurigheid nauwkeurige instelling en beoordeling van het proces-signaal ondersteunen.

Met een gewicht van circa 330 g, een beschermholster en een batterijduur van ongeveer 18 uur is de Fluke 715 uitgevoerd als draagbaar instrument voor kalibratie- en onderhoudswerkzaamheden.

Robuuste uitvoering voor gebruik op locatie

De kalibrator is ontworpen voor gebruik in uiteenlopende werkomgevingen. De behuizing is bestand tegen stof en spetters en het instrument is tolerant voor elektromagnetische interferentie.

De gespecificeerde bedrijfstemperatuur loopt van -10 °C tot 55 °C en de maximale bedrijfshoogte bedraagt 3000 meter. De constructie is getest op willekeurige trillingen van 2 G tussen 5 en 500 Hz en op een val van 1 meter.

De gele beschermholster biedt aanvullende bescherming en bevat een compartiment waarin de meetsnoeren kunnen worden opgeborgen.

Meegeleverd

• Fluke 715 Volt/mA-luskalibrator.

• Gele beschermholster met opbergruimte voor meetsnoeren.

• 9 V-alkalinebatterij.

• Eén paar TL75-meetsnoeren.

• Eén set AC175-krokodillenklemmen.

• Herleidbaar kalibratiecertificaat met gegevens.

• Beknopte handleiding.

• Veiligheidsinformatie.

• 3 jaar garantie.

Belangrijke aandachtspunten

De Fluke 715 is gericht op het meten, genereren en simuleren van analoge spannings- en stroomsignalen. Het maximale stroommeet-, source- en simulatiebereik bedraagt 24 mA en het maximale spanningsbereik bedraagt 20 V.

De belastbaarheid van de 24 V-lusvoeding is afhankelijk van de resterende batterijspanning. Bij een batterijspanning boven 6,8 V kan bij 20 mA een belasting tot 1000 Ω worden aangesloten. Tussen 5,8 en 6,8 V bedraagt deze waarde 700 Ω.

De beschermingsinformatie vermeldt weerstand tegen stof en spetters, maar specificeert geen IP-classificatie. Daarom moet voor gebruik in veeleisende omgevingen rekening worden gehouden met de opgegeven bedrijfs- en omgevingscondities.
