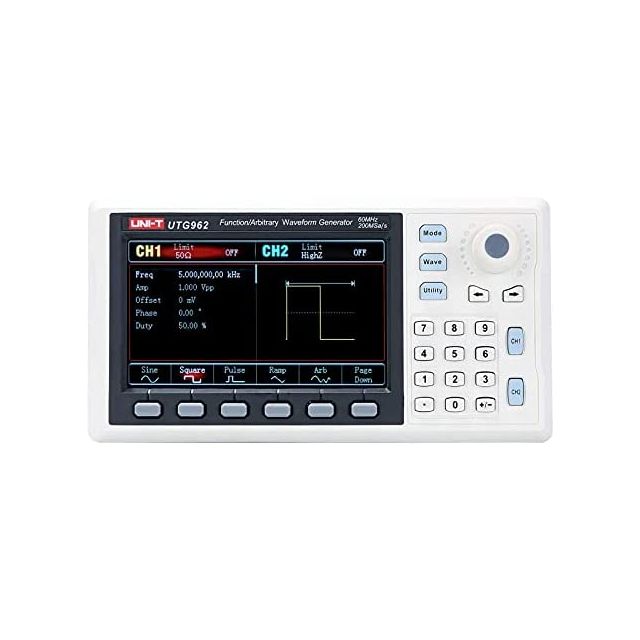

UTG962E - Compacte functiegenerator met 2 kanalen van 60Mhz

De UNI-T UTG962E is een compacte 2-kanaals functiegenerator en arbitrary waveform generator voor ontwikkeling, onderwijs, elektronica en testopstellingen. Met een maximale sinusfrequentie van 60 MHz, een sample rate van 200 MSa/s, 14-bit verticale resolutie en ondersteuning voor standaard-, puls-, ruis- en arbitrary golfvormen biedt het toestel uitgebreide mogelijkheden voor het genereren en analyseren van testsignalen.

Belangrijkste kenmerken en voordelen

• 2 onafhankelijke uitgangskanalen: maakt het mogelijk twee signalen gelijktijdig te genereren.

• Maximale sinusfrequentie van 60 MHz: geschikt voor uiteenlopende elektronische test- en ontwikkeltoepassingen.

• Sample rate van 200 MSa/s: ondersteunt nauwkeurige digitale signaalgeneratie.

• 14-bit verticale resolutie: zorgt voor een fijne digitale amplitude-opbouw.

• Frequentieresolutie tot 1 µHz: maakt zeer kleine aanpassingen van de uitgangsfrequentie mogelijk.

• 4 kpts arbitrary waveform length: geschikt voor het genereren van zelf samengestelde golfvormen.

• 24 ingebouwde arbitrary waveforms: biedt direct toegang tot verschillende voorgeprogrammeerde golfvormen.

• Meerdere standaardgolfvormen: ondersteunt sinus, blokgolf, ramp, puls, ruis, DC en arbitrary waveforms.

• AM-, FM-, PM- en FSK-modulatie: geschikt voor experimenten en tests met verschillende modulatiemethoden.

• Sweep-functie: ondersteunt zowel lineaire als logaritmische frequentiesweeps.

• Geïntegreerde frequentieteller: meet frequenties van 100 mHz tot 100 MHz.

• 4,3-inch TFT-kleurendisplay: geeft golfvormen en instellingen overzichtelijk weer.

• Compact formaat: ontworpen als draagbare signaalgenerator voor werkbank, onderwijs en mobiel gebruik.

• Uitgangsbeveiliging per kanaal: beschermt de uitgang binnen de gespecificeerde gebruiksvoorwaarden.

Technische specificaties

• Merk: UNI-T

• Model: UTG962E

• Serie: UTG900E

• Type: functiegenerator / arbitrary waveform generator

• Aantal kanalen: 2

• Maximale sinusfrequentie: 60 MHz

• Sample rate: 200 MSa/s

• Verticale resolutie: 14 bit

• Arbitrary waveform length: 4 kpts

• Frequentieresolutie: 1 µHz

• Display: 4,3-inch TFT LCD

• Displayresolutie: 480 x 272 pixels

• Uitgangsimpedantie: typisch 50 Ω

• Voeding: 5 V DC / 2 A

• Vermogensverbruik: minder dan 10 W

• Koeling: natuurlijke koeling

• Afmetingen: 172 x 90 x 68 mm

• Netto gewicht: 0,33 kg

Ondersteunde golfvormen

De UTG962E kan verschillende standaard- en arbitrary golfvormen genereren:

• Sinus

• Blokgolf

• Ramp

• Puls

• Ruis

• DC

• Arbitrary waveform

De maximale frequentie is afhankelijk van het gekozen golfvormtype.

Sinusgolf

Voor sinusgolven ondersteunt de UTG962E een frequentiebereik van:

• 1 µHz tot 60 MHz

De frequentieresolutie bedraagt 1 µHz.

De frequentienauwkeurigheid bedraagt:

• Binnen 90 dagen: ±50 ppm

• Binnen 1 jaar: ±100 ppm bij 18 tot 28 °C

Blokgolf

Voor blokgolven ondersteunt de UTG962E een frequentiebereik van:

• 1 µHz tot 20 MHz

De stijg- en daaltijd bedraagt typisch minder dan 16 ns bij 1 kHz en 1 Vpp.

De duty cycle is instelbaar van 0,01% tot 99,99%, afhankelijk van de ingestelde frequentie.

Pulsgenerator

De UTG962E kan ook als pulsgenerator worden gebruikt.

Belangrijke eigenschappen:

• Frequentiebereik: 1 µHz tot 20 MHz

• Frequentieresolutie: 1 µHz

• Minimale pulsbreedte: 80 ns

• Instelbare flank: 15 ns tot 8 s

• Typische overshoot: minder dan 2% bij 1 Vpp

Hierdoor kan het toestel worden ingezet voor onder andere digitale testcircuits en timingexperimenten.

Arbitrary waveform generator

Voor arbitrary waveforms ondersteunt de UTG962E:

• Frequentiebereik: 1 µHz tot 10 MHz

• Frequentieresolutie: 1 µHz

• Waveform length: 4 kpts

• Verticale resolutie: 14 bit

• Sample rate: 200 MSa/s

• Niet-vluchtige opslag: 24 golfvormen

Hiermee kunnen naast de standaard golfvormen ook complexere, vooraf gedefinieerde signalen worden gebruikt.

Uitgangsamplitude

De maximale uitgangsamplitude is afhankelijk van de frequentie.

Bij een belasting van 50 Ω:

• Tot 10 MHz: 1 mVpp tot 10 Vpp

• Tot 60 MHz: 1 mVpp tot 5 Vpp

De opgegeven amplitudenauwkeurigheid bij een sinus van 1 kHz bedraagt ±3% van de ingestelde waarde + 2 mVpp.

DC-offset

De UTG962E ondersteunt een instelbare DC-offset.

Bereik:

• ±5 V bij 50 Ω

• ±10 V bij hoge impedantie

Hiermee kan een gegenereerde golfvorm boven of onder het nulpunt worden verschoven.

Modulatiefuncties

De UTG962E ondersteunt meerdere modulatiemethoden:

• AM

• FM

• PM

• FSK

Bij AM-modulatie kan de modulatiediepte worden ingesteld van 0 tot 120%.

Bij PM-modulatie kan de faseafwijking worden ingesteld van 0 tot 360°.

Voor FSK is zowel een interne als externe bron beschikbaar.

Sweep-functie

De ingebouwde frequentiesweep ondersteunt:

• Lineaire sweep

• Logaritmische sweep

• Sweep van lage naar hoge frequentie

• Sweep van hoge naar lage frequentie

De sweeptijd kan worden ingesteld van 1 ms tot 500 s.

Deze functie is nuttig bij het onderzoeken van de frequentierespons van elektronische schakelingen en componenten.

Ingebouwde frequentieteller

Naast het genereren van signalen beschikt de UTG962E over een geïntegreerde frequentieteller.

Specificaties:

• Meetbereik: 100 mHz tot 100 MHz

• Resolutie: 7 digits

• Nauwkeurigheid: ±51 ppm

• Ingangsniveau: TTL-compatibel

• Koppeling: DC

Hierdoor kan het toestel ook worden gebruikt voor basisfrequentiemetingen van externe digitale signalen.

Sync- en triggeringfuncties

De UTG962E beschikt over een TTL-compatibele sync-uitgang.

De sync-frequentie loopt van:

• 1 µHz tot 2 MHz

Daarnaast beschikt het toestel over een TTL-compatibele triggeringang voor externe aansturing.

Display en bediening

Het geïntegreerde 4,3-inch TFT-kleurendisplay heeft een resolutie van 480 x 272 pixels.

Op het display worden onder andere weergegeven:

• Uitgangskanaal

• Frequentie

• Amplitude

• Offset

• Fase

• Golfvorm

• Modulatie-instellingen

• Sweep-instellingen

Hierdoor kunnen beide kanalen en de belangrijkste signaalparameters rechtstreeks op het toestel worden ingesteld en gecontroleerd.

Toepassingen

De UNI-T UTG962E is geschikt voor uiteenlopende elektronische test- en ontwikkelomgevingen.

Typische toepassingen zijn:

• Elektronicaontwikkeling

• Testen van analoge schakelingen

• Testen van digitale schakelingen

• Onderwijs en laboratoria

• Prototypeontwikkeling

• Signaalinjectie

• Frequentieresponstests

• Modulatie-experimenten

• Puls- en timingtests

• Testen van versterkers

• Testen van filters

• Arbitrary waveform-generatie

• Reparatie en foutopsporing van elektronica

• Hobby-elektronica

Waarom kiezen voor de UNI-T UTG962E?

De UTG962E combineert twee uitgangskanalen met een maximale sinusfrequentie van 60 MHz en een sample rate van 200 MSa/s in een compacte behuizing.

Naast standaard golfvormen ondersteunt het toestel puls-, ruis- en arbitrary signalen. Dankzij AM-, FM-, PM- en FSK-modulatie en een lineaire of logaritmische sweep kan de generator voor uiteenlopende testscenario's worden gebruikt.

De geïntegreerde frequentieteller tot 100 MHz vergroot de inzetbaarheid verder, terwijl het 4,3-inch kleurendisplay de instellingen van beide kanalen overzichtelijk weergeeft.

Meegeleverd

• UNI-T UTG962E arbitrary waveform generator

• Voedingskabel

• 1 BNC-kabel van 1 m

• 1 BNC-kabel met krokodillenklemmen

Omgevingsspecificaties

• Bedrijfstemperatuur: 10 tot 40 °C

• Opslagtemperatuur: -20 tot 60 °C

• Relatieve luchtvochtigheid tot 35 °C: maximaal 90%

• Relatieve luchtvochtigheid van 35 tot 40 °C: maximaal 60%

• Maximale gebruikshoogte: 2000 m

• Maximale opslaghoogte: 15.000 m

Belangrijke aandachtspunten

De maximale uitgangsamplitude hangt af van de ingestelde frequentie en de aangesloten belasting. Bij 50 Ω bedraagt het bereik tot 10 MHz maximaal 10 Vpp en bij frequenties tot 60 MHz maximaal 5 Vpp.

De BNC-uitgangen hebben een typische uitgangsimpedantie van 50 Ω. Houd bij het instellen en interpreteren van de uitgangsamplitude rekening met de impedantie van de aangesloten belasting.

De maximale isolatiespanning van de uitgang ten opzichte van aarde bedraagt 42 Vpk. Sluit geen extern signaal aan dat deze grens overschrijdt.

De maximale frequentie verschilt per golfvorm. De waarde van 60 MHz geldt voor de sinusuitgang van de UTG962E.
