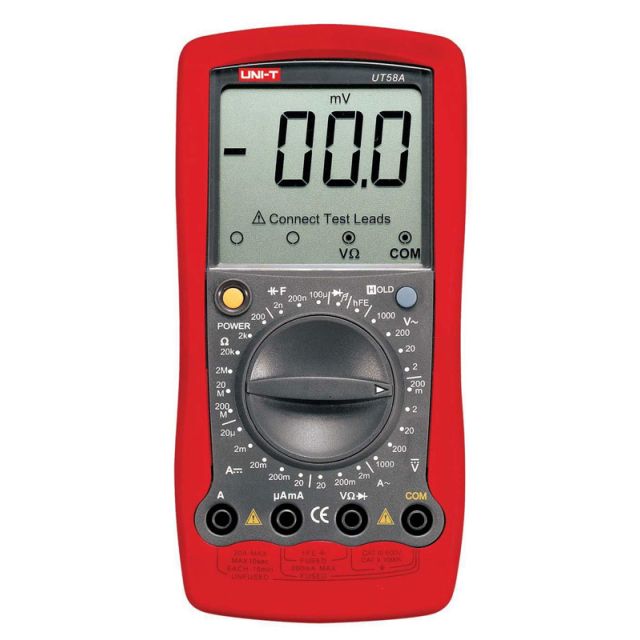

Digitale multimeter - manueel bereik - met indicatie van testsnoer aansluitingen

De UNI-T UT58A is een manual range digitale multimeter voor algemene elektrische en elektronische metingen. Het toestel beschikt over een 2000-count display en meet onder andere DC- en AC-spanning, DC- en AC-stroom, weerstand en capaciteit, met stroombereiken tot 20 A.

Belangrijkste kenmerken en voordelen

• 2000-count display: biedt een duidelijke digitale weergave van de gemeten waarden.

• Groot LCD-scherm: het display meet 60 x 54 mm en is daardoor goed afleesbaar.

• DC-spanning tot 1000 V: geschikt voor uiteenlopende spanningsmetingen.

• AC-spanning tot 750 V: maakt metingen aan wisselspanningscircuits mogelijk.

• DC- en AC-stroom tot 20 A: bruikbaar voor zowel lage als hogere stroommetingen.

• Weerstandsmeting tot 200 MΩ: geschikt voor het controleren van componenten en elektrische circuits.

• Capaciteitsmeting tot 100 µF: maakt het mogelijk om condensatoren te controleren.

• Transistortest: ondersteunt het meten en controleren van transistoren.

• Diodetest: geschikt om diodes elektrisch te controleren.

• Continuïteitstest met zoemer: maakt een snelle controle van elektrische verbindingen mogelijk.

• Data Hold: houdt een gemeten waarde op het display vast zodat deze eenvoudig kan worden afgelezen.

• Automatische uitschakeling: helpt het energieverbruik te beperken wanneer de multimeter niet wordt gebruikt.

• Overbelastingsbeveiliging: biedt aanvullende bescherming tijdens het meten.

• Aansluitindicatie voor meetsnoeren: helpt bij het correct aansluiten van de meetsnoeren voor de geselecteerde meetfunctie.

Technische specificaties

• Producttype: digitale multimeter

• Model: UNI-T UT58A

• Bereikselectie: handmatig

• Display: 2000 counts

• Vernieuwingssnelheid display: 2 tot 3 keer per seconde

• Afmetingen display: 60 x 54 mm

• DC-spanningsbereiken: 200 mV / 2 V / 20 V / 200 V / 1000 V

• Nauwkeurigheid DC-spanning: ±(0,5% + 1)

• AC-spanningsbereiken: 2 V / 20 V / 200 V / 750 V

• Nauwkeurigheid AC-spanning: ±(0,8% + 3)

• DC-stroombereiken: 20 µA / 2 mA / 20 mA / 200 mA / 20 A

• Nauwkeurigheid DC-stroom: ±(0,8% + 1)

• AC-stroombereiken: 2 mA / 200 mA / 20 A

• Nauwkeurigheid AC-stroom: ±(1% + 3)

• Weerstandsbereiken: 200 Ω / 2 kΩ / 20 kΩ / 2 MΩ / 20 MΩ / 200 MΩ

• Nauwkeurigheid weerstand: ±(0,8% + 1)

• Capaciteitsbereiken: 2 nF / 200 nF / 100 µF

• Nauwkeurigheid capaciteit: ±(4% + 3)

• Transistormeting: ja

• Diodetest: ja

• Continuïteitstest met zoemer: ja

• Data Hold: ja

• Automatische uitschakeling: ja

• Overbelastingsbeveiliging: ja

• Indicatie voor meetsnoeraansluiting: ja

• Voeding: 1 x 9 V-batterij, type 6F22

• Afmetingen: 179 x 88 x 39 mm

• Nettogewicht: 350 g

• Kleur: rood en grijs

• Certificeringen: CE en RoHS

Spanningsmetingen

De UT58A kan gelijkspanning meten in vijf bereiken van 200 mV tot 1000 V. Voor wisselspanning zijn vier meetbereiken beschikbaar van 2 V tot maximaal 750 V.

Door de verschillende handmatig selecteerbare meetbereiken kan het toestel zowel voor lage elektronische spanningen als voor hogere elektrische spanningen worden gebruikt.

Stroommetingen

Voor DC-stroom biedt de UT58A meetbereiken vanaf 20 µA tot maximaal 20 A. Hierdoor kunnen zowel kleine stromen in elektronische schakelingen als aanzienlijk hogere belastingsstromen worden gemeten.

Ook AC-stroom kan rechtstreeks worden gemeten, met bereiken van 2 mA, 200 mA en 20 A.

Weerstand en capaciteit meten

Naast spanning en stroom meet de UT58A weerstanden tot 200 MΩ. Dit grote weerstandsbereik maakt het toestel geschikt voor controles aan uiteenlopende elektronische componenten en circuits.

Voor capaciteitsmetingen zijn bereiken van 2 nF, 200 nF en 100 µF beschikbaar. Hierdoor kunnen verschillende soorten condensatoren met dezelfde multimeter worden gecontroleerd.

Toepassingen

De UNI-T UT58A is geschikt voor algemene werkzaamheden binnen elektronica en elektrotechniek. De combinatie van spannings-, stroom-, weerstands- en capaciteitsmetingen maakt het toestel bruikbaar voor onder andere:

• Controle en foutopsporing in elektronische schakelingen.

• Elektrische spannings- en stroommetingen.

• Controle van weerstanden en condensatoren.

• Diodetests en continuïteitscontroles.

• Controle van transistoren.

• Onderhouds- en reparatiewerkzaamheden aan elektrische en elektronische apparatuur.

Waarom kiezen voor de UNI-T UT58A?

De UT58A combineert een breed aantal basismeetfuncties met ruime meetbereiken. Vooral de mogelijkheid om DC-spanning tot 1000 V, AC-spanning tot 750 V en zowel AC- als DC-stroom tot 20 A te meten maakt het toestel veelzijdig inzetbaar.

Het grote 60 x 54 mm display ondersteunt een duidelijke aflezing, terwijl functies zoals Data Hold, continuïteitstest, diodetest, transistormeting en automatische uitschakeling het dagelijkse gebruik vereenvoudigen.

Meegeleverde accessoires

• 9 V-batterij

• Meetsnoeren

• Beschermholster

• Multifunctionele testsocket

• Engelstalige handleiding

Belangrijk om te weten

• De UT58A gebruikt handmatige bereikselectie; het gewenste meetbereik moet door de gebruiker worden ingesteld.

• Temperatuurmeting, frequentiemeting en inductantiemeting behoren niet tot de functies van de UT58A.

• Controleer vóór iedere meting of de meetsnoeren op de juiste aansluitingen zijn aangesloten en het correcte meetbereik is geselecteerd.

• De maximale directe stroommeting bedraagt 20 A.
