Digitale aardingsmeter

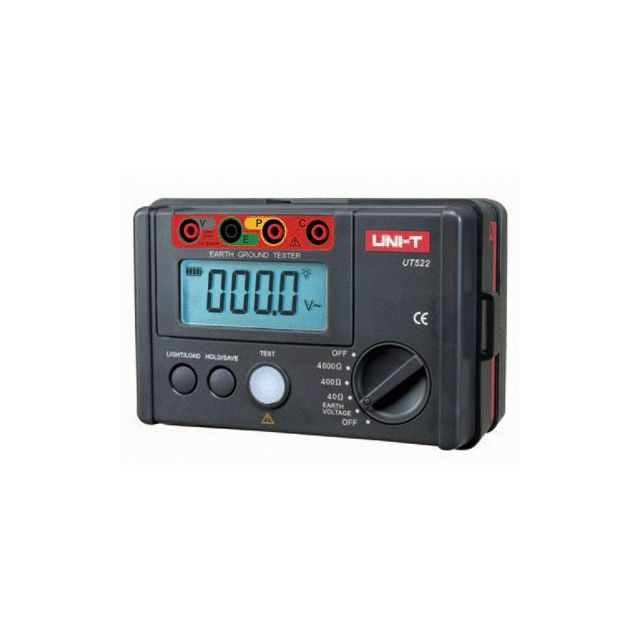

De UNI-T UT522 is een digitale aardingsweerstandsmeter voor het controleren van aardingssystemen in elektrische installaties. Het instrument ondersteunt zowel eenvoudige 2-draads als nauwkeurige 3-draads aardingsweerstandsmetingen tot 4000 Ω en kan daarnaast AC-aardspanning tot 400 V meten. Dankzij het compacte ontwerp, gegevensopslag en achtergrondverlicht display is de UT522 geschikt voor elektrische installateurs en onderhoudstechnici die aardingssystemen op locatie willen controleren.

Belangrijkste kenmerken en voordelen

• Aardingsweerstand meten tot 4000 Ω: drie meetbereiken van 0-40 Ω, 0-400 Ω en 0-4000 Ω maken verschillende aardingsmetingen mogelijk.

• 2-draads aardingsmeting: ondersteunt een eenvoudige meetmethode voor aardingsweerstand.

• 3-draads aardingsmeting: geschikt voor nauwkeurige aardingsweerstandsmetingen met afzonderlijke testverbindingen.

• AC-aardspanning tot 400 V: maakt het mogelijk om aanwezige wisselspanning in het aardingssysteem te controleren.

• Ondersteuning voor 50 Hz en 60 Hz: geschikt voor beide door UNI-T opgegeven netfrequenties.

• 4000-count display: biedt digitale uitlezing van de meetresultaten.

• Handmatige bereikselectie: de gebruiker kan het gewenste meetbereik zelf selecteren.

• Geheugen voor 20 meetwaarden: maakt het mogelijk resultaten tijdelijk in het instrument op te slaan.

• Data Hold: houdt een actuele meetwaarde op het display vast voor eenvoudiger aflezen.

• LCD-achtergrondverlichting: ondersteunt werkzaamheden in slecht verlichte technische ruimtes en installaties.

• Automatische uitschakeling: schakelt het instrument na ongeveer 10 minuten automatisch uit om batterijverbruik te beperken.

• Batterij-indicatie: waarschuwt wanneer de batterijen bijna leeg zijn.

• Indicatie voor slecht contact: het display geeft een waarschuwing wanneer de meetverbinding niet correct is.

• Overbereikindicatie: toont “OL” wanneer de meetwaarde buiten het beschikbare bereik valt.

• Dubbele isolatie: het instrument beschikt volgens UNI-T over dubbele isolatiebescherming.

• CE- en UKCA-certificering: door de fabrikant opgegeven productcertificeringen.

Technische specificaties

• Merk: UNI-T

• Model: UT522

• Serie: UT520

• Producttype: digitale aardingsweerstandsmeter

• Aardingsweerstandsbereik 1: 0-40 Ω

• Nauwkeurigheid 0-40 Ω: ±(2% + 20 digits)

• Aardingsweerstandsbereik 2: 0-400 Ω

• Nauwkeurigheid 0-400 Ω: ±(2% + 3 digits)

• Aardingsweerstandsbereik 3: 0-4000 Ω

• Nauwkeurigheid 0-4000 Ω: ±(2% + 3 digits)

• AC-aardspanningsbereik: 0-400 V

• Nauwkeurigheid AC-aardspanning: ±(1% + 6 digits)

• Ondersteunde frequentie: 50 Hz / 60 Hz

• Display: 4000 counts

• Bereikselectie: handmatig

• Data Hold: ja

• Geheugen: 20 meetwaarden

• LCD-achtergrondverlichting: ja

• Automatische uitschakeling: na circa 10 minuten

• Lage-batterij-indicatie: ja

• Volledige pictogramweergave: ja

• Dubbele isolatiebescherming: ja

• Indicatie slecht contact: “…Ω”

• Overbereikindicatie: “OL”

• Eenvoudige 2-draadsmeting: ja

• Nauwkeurige 3-draadsmeting: ja

• Voeding: 6 x 1,5 V LR6-batterij

• Afmetingen display: 70,6 x 34 mm

• Afmetingen instrument: 160 x 100 x 70,5 mm

• Nettogewicht: 560 g

• Kleur: rood en grijs

• Certificeringen: CE en UKCA

Aardingsweerstand meten tot 4000 Ω

De UNI-T UT522 beschikt over drie bereiken voor het meten van aardingsweerstand. Voor lage weerstandswaarden kan het bereik van 0 tot 40 Ω worden gebruikt, met een opgegeven nauwkeurigheid van ±(2% + 20 digits). Voor hogere waarden zijn bereiken van 0 tot 400 Ω en 0 tot 4000 Ω beschikbaar, beide met een opgegeven nauwkeurigheid van ±(2% + 3 digits).

Door deze verschillende bereiken kan dezelfde aardingsmeter worden ingezet voor uiteenlopende controles van aardingssystemen binnen het maximale meetbereik van 4000 Ω. De bereikselectie gebeurt handmatig.

Eenvoudige 2-draads aardingsmeting

De UT522 ondersteunt een eenvoudige 2-draads meetmethode. Deze functie biedt een praktische mogelijkheid om aardingsweerstand te controleren wanneer de gekozen meetsituatie geschikt is voor een 2-draads opstelling.

UNI-T vermeldt de 2-draads meetmogelijkheid als standaardfunctie voor de UT520-serie. Hierdoor kan de gebruiker afhankelijk van de meetopstelling kiezen tussen een eenvoudige 2-draadsmeting en een uitgebreidere 3-draadsmeting.

Nauwkeurige 3-draads aardingsmeting

Naast de eenvoudige methode ondersteunt de UNI-T UT522 nauwkeurige 3-draads aardingsweerstandsmetingen. Deze meetfunctie is bedoeld voor situaties waarin een aardingssysteem met de bijbehorende testopstelling uitgebreider moet worden gecontroleerd.

UNI-T positioneert de UT520-serie specifiek voor het uitvoeren van nauwkeurige 3-draads en eenvoudige 2-draads aardingsweerstandsmetingen aan elektrische en aardingssystemen.

AC-aardspanning meten tot 400 V

De UT522 kan naast aardingsweerstand ook AC-aardspanning meten. Het beschikbare bereik loopt van 0 tot 400 V, met een opgegeven nauwkeurigheid van ±(1% + 6 digits). Het instrument ondersteunt hierbij frequenties van 50 Hz en 60 Hz.

Deze aanvullende meetfunctie maakt het mogelijk om tijdens werkzaamheden aan een aardingssysteem niet alleen de weerstand, maar ook aanwezige wisselspanning te controleren.

Geheugen voor 20 meetresultaten

De UNI-T UT522 kan maximaal 20 meetwaarden in het interne geheugen opslaan. Hierdoor kunnen meerdere meetresultaten tijdens werkzaamheden worden bewaard zonder iedere waarde direct afzonderlijk te hoeven noteren.

De Data Hold-functie vormt hierop een praktische aanvulling. Hiermee kan de actuele meetwaarde op het display worden vastgezet, bijvoorbeeld wanneer het resultaat na het uitvoeren van de meting beter moet worden afgelezen.

Display en gebruiksfuncties

De UT522 beschikt over een 4000-count LCD-display van 70,6 x 34 mm. De geïntegreerde achtergrondverlichting ondersteunt het aflezen van meetresultaten wanneer er weinig omgevingslicht beschikbaar is.

Het instrument beschikt daarnaast over een volledige pictogramweergave, een indicatie voor een bijna lege batterij en afzonderlijke waarschuwingen voor slecht contact en waarden buiten het beschikbare meetbereik. Bij overbereik verschijnt “OL” op het display.

De automatische uitschakeling treedt na ongeveer 10 minuten in werking. Deze functie helpt onnodig batterijverbruik te beperken wanneer de aardingsmeter na gebruik ingeschakeld blijft.

Toepassingen

UNI-T ontwikkelde de UT520-serie voor het meten van aardingsweerstand in elektrische en energiesystemen, bliksembeveiligingsinstallaties en aardingssystemen van elektrische apparatuur. Het relatief compacte ontwerp is volgens de fabrikant gericht op gebruik tijdens werkzaamheden op locatie.

Typische toepassingen van de UNI-T UT522 zijn:

• Meten van aardingsweerstand

• Controleren van aardingssystemen van elektrische installaties

• Uitvoeren van eenvoudige 2-draads aardingsmetingen

• Uitvoeren van nauwkeurige 3-draads aardingsmetingen

• Controleren van aardingen in elektrische energiesystemen

• Controleren van aardingen van elektrische apparatuur

• Controleren van aardingssystemen voor bliksembeveiliging

• Meten van AC-aardspanning tot 400 V

• Opslaan van meetresultaten tijdens inspectie- en onderhoudswerkzaamheden

Waarom kiezen voor de UNI-T UT522?

De UNI-T UT522 combineert 2- en 3-draads aardingsweerstandsmetingen met een maximaal meetbereik van 4000 Ω. Daarnaast kan AC-aardspanning tot 400 V worden gemeten. Hierdoor biedt het instrument de belangrijkste meetfuncties voor het controleren van aardingssystemen in één draagbare tester.

Voor terugkerende meetwerkzaamheden beschikt de UT522 over praktische functies zoals Data Hold, geheugen voor 20 meetwaarden, achtergrondverlichting en automatische uitschakeling. De indicaties voor slecht contact en overbereik helpen bovendien om tijdens het meten de status van de meetopstelling en het bereik te controleren.

Met afmetingen van 160 x 100 x 70,5 mm en een nettogewicht van 560 g is de UT522 ontworpen als draagbaar instrument voor gebruik op verschillende meetlocaties.

Belangrijke aandachtspunten

De UT522 gebruikt handmatige bereikselectie. Voor een aardingsweerstandsmeting moet daarom een geschikt bereik van 40 Ω, 400 Ω of 4000 Ω worden geselecteerd.

Wanneer het meetresultaat buiten het geselecteerde bereik valt, toont het display “OL”. Bij een slechte meetverbinding beschikt het instrument eveneens over een afzonderlijke indicatie. Controleer voor een betrouwbare meting daarom steeds of de testverbindingen correct zijn aangesloten.

De fabrikant vermeldt dubbele isolatiebescherming en CE- en UKCA-certificering, maar publiceert op deze productpagina geen specifieke CAT-meetcategorie of IP-beschermingsgraad voor de UT522. Deze classificaties worden daarom niet als productspecificatie vermeld.

Meegeleverd

• Batterijen

• Eenvoudige meetsnoeren met krokodillenklemmen

• Standaard meetsnoeren met krokodillenklemmen

• Aardelektrode

• Draagtas

• Engelstalige handleiding
