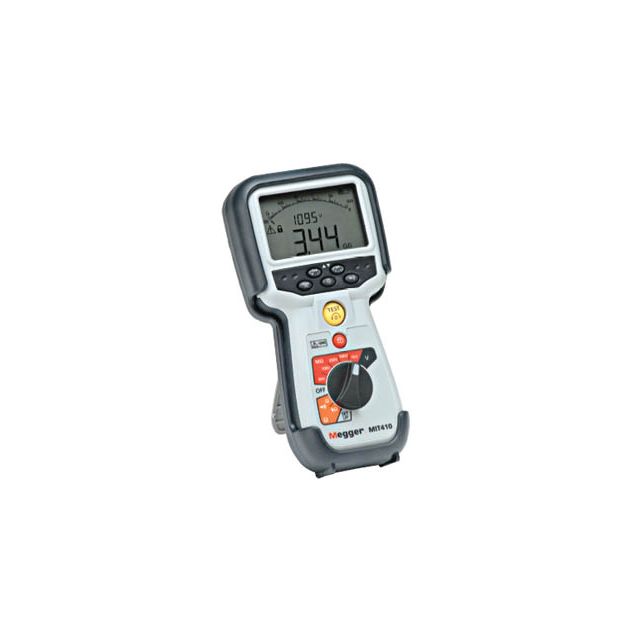

Isolatietester MEGGER MIT410 2

De Megger MIT410/2 is een professionele isolatieweerstandtester en continuïteitstester voor elektrische installaties, kabels, motoren en industriële onderhoudswerkzaamheden. Met vijf vaste isolatietestspanningen van 50 tot 1000 V, metingen tot 200 GΩ en aanvullende PI- en DAR-tests biedt de tester uitgebreide mogelijkheden voor het beoordelen van de kwaliteit van elektrische isolatie.

Belangrijkste kenmerken en voordelen

• Vijf isolatietestspanningen: kies uit 50 V, 100 V, 250 V, 500 V en 1000 V voor uiteenlopende isolatiemetingen.

• Isolatieweerstand tot 200 GΩ: maakt metingen mogelijk aan installaties en apparatuur met zeer hoge isolatieweerstanden.

• Gestabiliseerde testspanning: de uitgangsspanning wordt geregeld om binnen een tolerantie van -0% tot +2% te blijven.

• PI-meting: bepaalt automatisch de Polarisation Index aan de hand van de verhouding tussen de meetwaarden na 10 minuten en 1 minuut.

• DAR-meting: ondersteunt Dielectric Absorption Ratio-tests met verhoudingen van 60/15 seconden en 60/30 seconden.

• Tijdgestuurde isolatietest: geschikt voor metingen waarbij de isolatieweerstand gedurende een vastgestelde periode moet worden beoordeeld.

• Continuïteitsmeting van 0,01 Ω tot 1 MΩ: één automatisch bereik voor snelle weerstands- en doorgangsmetingen.

• Continuïteitstest met 200 mA: geschikt voor lageweerstandsmetingen waarbij een hogere teststroom gewenst is.

• Instelbare polariteit: ondersteunt enkelvoudige of automatische tweerichtingsmetingen bij continuïteitstests.

• Compensatie van meetsnoerweerstand: de NULL-functie compenseert weerstand van de meetsnoeren tot 9,00 Ω.

• AC- en DC-spanningsmeting tot 600 V: maakt aanvullende spanningscontroles mogelijk zonder een afzonderlijke meter te gebruiken.

• True RMS AC-meting: ondersteunt betrouwbare spanningsmetingen bij zowel sinusvormige als niet-sinusvormige signalen binnen het gespecificeerde bereik.

• Frequentiemeting van 15 tot 400 Hz: de frequentie wordt tijdens spanningsmetingen automatisch weergegeven.

• Lekstroomweergave: toont aanvullende informatie tijdens isolatiemetingen.

• PASS/FAIL-indicatie: grenswaarden kunnen worden gebruikt voor een snelle beoordeling van meetresultaten.

• Testvergrendeling: houdt een isolatietest actief zonder dat de testknop continu hoeft te worden ingedrukt.

• Detectie van spanningvoerende circuits: voorkomt dat een isolatie- of continuïteitstest wordt uitgevoerd wanneer een ongewenste spanning wordt gedetecteerd.

• Dubbel digitaal display met analoge boogweergave: toont de belangrijkste meetwaarde en aanvullende informatie overzichtelijk naast elkaar.

• Robuuste behuizing: voorzien van rubberen overmoulding voor extra bescherming en een goede grip.

• IP54-beschermingsgraad: beschermd tegen stof en spatwater voor gebruik in veeleisende werkomgevingen.

• CAT IV 600 V: geschikt voor metingen binnen elektrische installaties tot de aangegeven meetcategorie en spanning.

Technische specificaties

• Producttype: isolatieweerstandtester en continuïteitstester

• Isolatietestspanningen: 50 V, 100 V, 250 V, 500 V en 1000 V

• Maximale isolatieweerstand bij 50 V: 10 GΩ

• Maximale isolatieweerstand bij 100 V: 20 GΩ

• Maximale isolatieweerstand bij 250 V: 50 GΩ

• Maximale isolatieweerstand bij 500 V: 100 GΩ

• Maximale isolatieweerstand bij 1000 V: 200 GΩ

• Nauwkeurigheid uitgangsspanning isolatietest: -0% / +2% ± 2 V

• Teststroom isolatiemeting: 1 mA bij minimale doorgangswaarde, maximaal 2 mA

• Kortsluit-/laadstroom: maximaal 2 mA volgens EN 61557-2

• PI-functie: 10 min / 1 min

• DAR-functie: 60 s / 15 s en 60 s / 30 s

• Tijdgestuurde test: 60 seconden countdown

• Continuïteitsbereik: 0,01 Ω – 1000 kΩ

• Continuïteitsnauwkeurigheid 0 – 100 Ω: ±3% ±2 digits

• Continuïteitsnauwkeurigheid 100 Ω – 500 kΩ: ±5% ±2 digits

• Openklemspanning continuïteitstest: 5 V ±1 V

• Continuïteitsteststroom: 200 mA voor 0,01 Ω tot 4 Ω

• Polariteit continuïteitstest: enkelvoudig of dubbel, configureerbaar

• Compensatie meetsnoerweerstand: tot 9,00 Ω

• AC-spanningsbereik: 0,0 mV – 600 V

• DC-spanningsbereik: 0,0 mV – 600 V

• DC-spanningsnauwkeurigheid: ±2% ±2 digits

• Frequentiebereik: 15 – 400 Hz

• Frequentienauwkeurigheid 15 – 99,9 Hz: ±0,5% ±1 digit

• Ingangsimpedantie: 0,25 MΩ

• Voeding: 6 × AA-batterij

• Geschikte batterijtypen: 1,5 V alkaline of 1,2 V NiMH

• Batterijduur: tot 3000 isolatietests bij een testcyclus van 5 seconden aan en 55 seconden uit, bij 1000 V op 1 MΩ

• Afmetingen: 228 × 108 × 63 mm

• Beschermingsgraad: IP54

• Veiligheidscategorie: CAT IV 600 V

• Normen: IEC 61010 en EN 61557

Isolatieweerstandsmeting tot 200 GΩ

De Megger MIT410/2 beschikt over vaste testspanningen van 50, 100, 250, 500 en 1000 V. Hierdoor kan de testspanning worden afgestemd op verschillende soorten elektrische apparatuur en installaties.

Het maximale meetbereik is afhankelijk van de gekozen testspanning. Bij 50 V kan tot 10 GΩ worden gemeten, terwijl bij 1000 V een isolatieweerstand tot 200 GΩ kan worden bepaald.

De isolatietestspanning wordt actief geregeld. De uitgang blijft binnen een tolerantie van -0% tot +2%, waardoor de testspanning dicht bij de geselecteerde nominale waarde blijft.

PI- en DAR-isolatietests

Naast een standaard isolatieweerstandsmeting ondersteunt de MIT410/2 Polarisation Index- en Dielectric Absorption Ratio-tests. Deze functies zijn bedoeld om veranderingen in isolatieweerstand over een bepaalde tijd te beoordelen.

De PI-functie berekent de verhouding tussen de isolatieweerstand na 10 minuten en na 1 minuut. Voor DAR zijn metingen met een verhouding van 60 seconden tot 15 seconden en 60 seconden tot 30 seconden beschikbaar.

Deze tijdsafhankelijke meetfuncties zijn bruikbaar bij het beoordelen van isolatiematerialen in onder meer motoren, kabels en andere elektrische apparatuur.

Continuïteit en lage weerstanden meten

Voor continuïteitsmetingen beschikt de Megger MIT410/2 over één automatisch meetbereik van 0,01 Ω tot 1 MΩ. Hierdoor hoeft tijdens het meten niet handmatig tussen verschillende weerstandsbereiken te worden geschakeld.

Bij lage weerstanden kan een teststroom van 200 mA worden gebruikt. De NULL-functie compenseert de weerstand van de aangesloten meetsnoeren tot 9,00 Ω, zodat de invloed van de meetsnoeren bij lageweerstandsmetingen kan worden beperkt.

De polariteit kan worden ingesteld op een enkelvoudige meting of op een tweerichtingsmeting. Bij de tweerichtingsfunctie kan de meting met omgekeerde polariteit worden uitgevoerd zonder de meetsnoeren handmatig om te wisselen.

AC- en DC-spanning en frequentie meten

De MIT410/2 kan naast isolatie en continuïteit ook AC- en DC-spanningen tot 600 V meten. Voor AC-spanning wordt True RMS-meting gebruikt.

Tijdens een spanningsmeting kan tevens de frequentie worden weergegeven. Het frequentiebereik loopt van 15 tot 400 Hz, waardoor de tester aanvullende informatie kan geven over het gemeten elektrische signaal.

Duidelijk display voor meetwaarden en testinformatie

Het display combineert een grote digitale hoofdweergave met een tweede digitale uitlezing. De hoofdweergave wordt gebruikt voor de primaire meetwaarde, terwijl het tweede gedeelte aanvullende informatie kan tonen.

Afhankelijk van de gekozen functie kan hier onder meer de daadwerkelijke isolatietestspanning, lekstroom, frequentie of actieve testmodus worden weergegeven.

Daarnaast is een analoge boogweergave aanwezig. Deze reageert vergelijkbaar met de wijzer van een analoge meter en maakt veranderingen tijdens een meting visueel zichtbaar.

Beveiliging tegen metingen aan spanningvoerende circuits

Voor veilig gebruik beschikt de MIT410/2 over detectie van spanningvoerende circuits. Wanneer tijdens een isolatietest een spanning boven de ingestelde grens wordt gedetecteerd, wordt de test geblokkeerd.

De grens voor deze beveiliging kan worden ingesteld op 25 V, 30 V, 50 V, 75 V of 100 V. De standaardinstelling is 50 V.

Ook bij continuïteitsmetingen is detectie van spanningvoerende circuits en testblokkering aanwezig. De gemeten spanning wordt weergegeven zodat de gebruiker kan zien waarom een test niet wordt uitgevoerd.

Toepassingen

De Megger MIT410/2 is geschikt voor uiteenlopende elektrische en industriële meetwerkzaamheden, waaronder:

• Testen van isolatieweerstand in elektrische installaties.

• Controleren van kabelisolatie.

• Isolatietesten aan elektromotoren.

• Preventief en correctief onderhoud aan elektrische apparatuur.

• Continuïteitsmetingen aan bedrading en verbindingen.

• Lageweerstandsmetingen.

• PI- en DAR-tests aan isolatiesystemen.

• Controle van AC- en DC-spanning.

• Frequentiemetingen aan elektrische circuits.

• Testwerkzaamheden bij paneelbouw.

• Industriële productie- en onderhoudsomgevingen.

• Automotive- en avionica-toepassingen.

Waarom kiezen voor de Megger MIT410/2?

De MIT410/2 biedt meer analysemogelijkheden dan een basis-isolatietester doordat naast vijf vaste testspanningen ook PI-, DAR- en tijdgestuurde isolatietests beschikbaar zijn. Hierdoor kan niet alleen een momentane isolatieweerstand worden gemeten, maar kan ook het verloop van de isolatiewaarde over tijd worden beoordeeld.

De combinatie van isolatiemeting, continuïteit, AC/DC-spanning en frequentiemeting beperkt bovendien het aantal afzonderlijke meetinstrumenten dat voor veel onderhouds- en inspectiewerkzaamheden nodig is.

Met CAT IV 600 V, detectie van spanningvoerende circuits en automatische testblokkering is de tester ontworpen voor professioneel gebruik aan elektrische installaties binnen de aangegeven meetcategorie.

Robuuste uitvoering voor professioneel gebruik

De behuizing is voorzien van een rubberen beschermlaag die zowel extra mechanische bescherming als grip biedt. Met een IP54-classificatie is de tester beschermd tegen beperkte stofindringing en spatwater.

De voeding bestaat uit zes AA-cellen. Zowel alkalinebatterijen als oplaadbare NiMH-cellen kunnen worden gebruikt. Met alkalinebatterijen zijn tot 3000 isolatietests mogelijk onder de gespecificeerde testomstandigheden.

Meegeleverde accessoires

• Rode en zwarte siliconen meetsnoeren.

• Meetprobes en krokodillenklemmen.

• SP5-meetprobe met afstandsbediening.

• 6 × AA-alkalinebatterij.

• Harde draagkoffer.

• Kalibratiecertificaat.

Belangrijke aandachtspunten

De MIT410/2 beschikt uitsluitend over vaste isolatietestspanningen van 50, 100, 250, 500 en 1000 V. Een vrij instelbare isolatietestspanning behoort niet tot de functies van dit model.

De tester beschikt niet over intern geheugen voor het opslaan van meetresultaten en ondersteunt geen Bluetooth-overdracht. Deze functies zijn beschikbaar op andere uitvoeringen binnen de MIT400/2-serie.

De maximale isolatieweerstand is afhankelijk van de gekozen testspanning en loopt van 10 GΩ bij 50 V tot 200 GΩ bij 1000 V.

Voor de gespecificeerde isolatiemeetprestaties moeten geschikte hoogwaardige siliconen meetsnoeren worden gebruikt. Controleer voor iedere meting of de gekozen testspanning, meetcategorie en meetmethode geschikt zijn voor de te testen installatie of apparatuur.
