Isolatiespannings tester met testspanning 50V tot 1000V

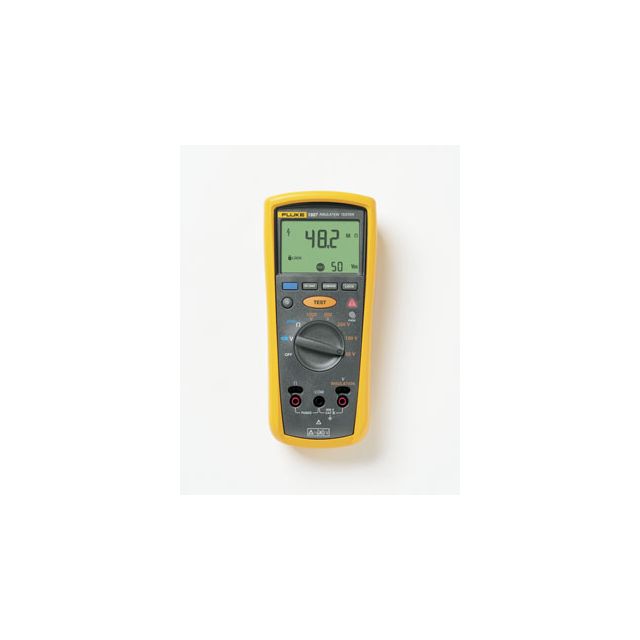

Fluke 1507 isolatieweerstandstester

De Fluke 1507 is een compacte isolatieweerstandstester voor probleemoplossing, inbedrijfstelling en preventief onderhoud aan elektrische installaties en apparatuur. Met vijf selecteerbare isolatietestspanningen van 50 V tot 1000 V, een meetbereik van 0,01 MΩ tot 10 GΩ en automatische berekening van de polarisatie-index en diëlektrische absorptieverhouding is de tester geschikt voor uiteenlopende professionele isolatiemetingen.

Belangrijkste kenmerken en voordelen

• Isolatieweerstand tot 10 GΩ: de Fluke 1507 meet isolatieweerstanden van 0,01 MΩ tot 10 GΩ.

• Vijf testspanningen: kies uit 50 V, 100 V, 250 V, 500 V en 1000 V voor verschillende isolatietesten.

• Automatische PI-berekening: berekent automatisch de polarisatie-index om tijd te besparen bij isolatietests.

• Automatische DAR-berekening: bepaalt automatisch de diëlektrische absorptieverhouding.

• Vergelijkingsfunctie met pass/fail-indicatie: vereenvoudigt herhaald testen door meetresultaten te vergelijken met een ingestelde grenswaarde. Deze functie is specifiek aanwezig op de Fluke 1507.

• Probe met afstandsbediening: maakt het eenvoudiger om herhaalde tests uit te voeren en metingen op moeilijk bereikbare plaatsen te starten.

• Detectie van spanningvoerende stroomkringen: verhindert een isolatietest wanneer vóór de test een aansluitspanning van meer dan 30 V wordt gedetecteerd.

• Automatische ontlading: capacitieve spanning wordt na een isolatietest automatisch ontladen voor extra gebruiksveiligheid.

• AC/DC-spanningsmeting: meet spanningen tot 600 V met een resolutie van 0,1 V.

• Weerstandsmeting: meet aardleidingweerstand van 0,01 Ω tot 20,00 kΩ.

• Doorbeltest: levert een kortsluitstroom van meer dan 200 mA voor continuïteitsmetingen.

• Groot verlicht display: ondersteunt een duidelijke aflezing van de meetresultaten.

• Automatische uitschakeling: helpt de gebruiksduur van de batterijen te verlengen.

• CAT IV 600 V: ontworpen voor gebruik binnen meetcategorie IV tot 600 V.

• Compatibel met Fluke TPAK: de tester kan met het optionele magnetische ophangsysteem worden gebruikt om tijdens het meten de handen vrij te houden.

Isolatieweerstandsmeting

• Meetbereik: 0,01 MΩ tot 10 GΩ

• Selecteerbare testspanningen: 50 V, 100 V, 250 V, 500 V en 1000 V

• Tolerantie testspanning: +20% / -0%

• Nominale kortsluitstroom: 1 mA

• Maximale capacitieve belasting: 1 µF

• Automatische ontlading: minder dan 0,5 seconde bij C ≤ 1 µF

• Beveiliging tegen testen op spanningvoerende circuits: isolatietest wordt geblokkeerd wanneer vóór de test meer dan 30 V op de aansluitingen wordt gedetecteerd

Nauwkeurigheid isolatiemeting

• Bij 50 V: ±(3% + 5 digits)

• Bij 100 V: ±(3% + 5 digits)

• Bij 250 V: ±(1,5% + 5 digits)

• Bij 500 V: ±(1,5% + 5 digits)

• Bij 1000 V: ±(1,5% + 5 digits) tot 2000 MΩ

• Bij 1000 V boven 2000 MΩ: ±(10% + 3 digits)

AC/DC-spanningsmeting

• Meetbereik: 600,0 V

• Resolutie: 0,1 V

• Frequentiebereik voor de opgegeven AC-nauwkeurigheid: 50 Hz tot 400 Hz

• Nauwkeurigheid: ±(2% + 3 digits)

• Ingangsimpedantie: nominaal 3 MΩ, minder dan 100 pF

• Common-mode-onderdrukkingsverhouding bij 1 kΩ asymmetrie: meer dan 60 dB bij DC, 50 Hz of 60 Hz

• Overbelastingsbeveiliging: 600 V RMS of DC

Aardleidingweerstandsmeting

• Meetbereik 20,00 Ω: resolutie 0,01 Ω

• Meetbereik 200,0 Ω: resolutie 0,1 Ω

• Meetbereik 2000 Ω: resolutie 1,0 Ω

• Meetbereik 20,00 kΩ: resolutie 0,01 kΩ

• Nauwkeurigheid: ±(1,5% + 3 digits)

• Nullasttestspanning: meer dan 4,0 V en minder dan 8 V

• Kortsluitstroom: meer dan 200 mA

• Overbelastingsbeveiliging: 2 V RMS of DC

Technische specificaties

• Producttype: isolatieweerstandstester

• Model: Fluke 1507

• Isolatieweerstandsbereik: 0,01 MΩ tot 10 GΩ

• Isolatietestspanningen: 50 V, 100 V, 250 V, 500 V en 1000 V

• AC/DC-spanningsbereik: tot 600,0 V

• Spanningsresolutie: 0,1 V

• Weerstandsbereik: 0,01 Ω tot 20,00 kΩ

• PI-berekening: automatisch

• DAR-berekening: automatisch

• Vergelijkingsfunctie: pass/fail

• Probe met afstandsbediening: meegeleverd

• Maximale spanning op elke aansluiting: 600 V AC RMS of DC

• Mogelijkheid voor meetbereikoverschrijding: 110% van het bereik

• Beschermingsgraad: IP40

• Veiligheidscategorie: CAT IV 600 V

Veiligheid en certificeringen

De Fluke 1507 voldoet volgens de fabrikant aan ANSI/ISA 82.02.01 (61010-1) 2004, CAN/CSA-C22.2 nr. 61010-1-04 en IEC/EN 61010-1, tweede editie, voor meetcategorie IV 600 V. Fluke vermeldt daarnaast CSA- en TÜV-certificering.

De ingebouwde detectie van spanningvoerende circuits voorkomt dat een isolatietest wordt gestart wanneer vooraf meer dan 30 V op de aansluitingen aanwezig is. Na een isolatietest worden capacitieve spanningen automatisch ontladen.

Omgevingsspecificaties

• Bedrijfstemperatuur: -20 °C tot +55 °C

• Opslagtemperatuur: -40 °C tot +60 °C

• Relatieve vochtigheid: 0% tot 95% bij 10 °C tot 30 °C

• Relatieve vochtigheid: 0% tot 75% bij 30 °C tot 40 °C

• Relatieve vochtigheid: 0% tot 40% bij 40 °C tot 55 °C

• Trillingsvastheid: 2 g, 5 tot 500 Hz volgens MIL-PRF-28800F, instrument klasse 2

• Schokbestendigheid: val van 1 meter volgens IEC 61010-1, tweede editie

• Maximale gebruikshoogte: 2000 m bij CAT IV 600 V

• Maximale gebruikshoogte: 3000 m bij CAT III 600 V

• Maximale opslaghoogte: 12.000 m

Afmetingen, gewicht en voeding

• Afmetingen (H x B x L): 5,0 x 10,0 x 20,3 cm

• Gewicht: 550 g

• Voeding: 4 AA-alkalinebatterijen, NEDA 15A of IEC LR6

• Batterijcapaciteit bij isolatietests: minimaal 1000 standaardisolatietests met nieuwe alkalinebatterijen bij kamertemperatuur

• Batterijcapaciteit bij aardverbindingsweerstandsmetingen: minimaal 2500 standaardmetingen met nieuwe alkalinebatterijen bij kamertemperatuur

Toepassingen

De Fluke 1507 is ontwikkeld voor uiteenlopende isolatietestwerkzaamheden. Fluke noemt probleemoplossing, inbedrijfstelling en preventief onderhoud als belangrijke toepassingsgebieden. De verschillende testspanningen maken het mogelijk het instrument af te stemmen op verschillende testvereisten.

De tester kan daarnaast AC/DC-spanning en aardleidingweerstand meten en beschikt over een doorbelfunctie. Hierdoor kunnen naast isolatiemetingen ook aanvullende elektrische controles met hetzelfde instrument worden uitgevoerd.

Automatische PI- en DAR-berekening

De Fluke 1507 berekent automatisch de polarisatie-index (PI) en de diëlektrische absorptieverhouding (DAR). Deze functies zijn specifiek voor de 1507 en helpen de benodigde berekeningen tijdens uitgebreidere isolatietests automatisch uit te voeren.

Vergelijkingsfunctie voor herhaalde tests

Voor werkzaamheden waarbij dezelfde isolatietest regelmatig wordt herhaald, beschikt de Fluke 1507 over een vergelijkingsfunctie met pass/fail-indicatie. Hiermee kan een meetresultaat snel worden beoordeeld ten opzichte van een ingestelde vergelijkingswaarde. Deze functie is volgens Fluke uitsluitend beschikbaar op de 1507 en niet op de 1503.

Waarom kiezen voor de Fluke 1507?

De Fluke 1507 combineert een isolatieweerstandsbereik tot 10 GΩ met vijf testspanningen en aanvullende functies voor professionele onderhouds- en diagnosewerkzaamheden. Automatische PI- en DAR-berekening en de pass/fail-vergelijkingsfunctie verminderen het aantal handmatige stappen bij terugkerende isolatietests.

Ook het gebruiksgemak is afgestemd op werkzaamheden op locatie. De meegeleverde afstandsbediende probe vereenvoudigt het starten van metingen op moeilijk bereikbare plaatsen, terwijl het grote verlichte display de meetwaarden duidelijk weergeeft. Fluke omschrijft de 1507 als compact, robuust, betrouwbaar en gebruiksvriendelijk.

Belangrijke aandachtspunten

De Fluke 1507 voert isolatietests uit met testspanningen tot maximaal 1000 V en meet isolatieweerstanden tot maximaal 10 GΩ. De maximale spanning die op een aansluiting mag worden toegepast bedraagt 600 V AC RMS of DC.

Wanneer vóór een isolatietest een aansluitspanning van meer dan 30 V wordt gedetecteerd, voorkomt de tester dat de isolatietest wordt gestart. Gebruik het instrument uitsluitend binnen de aangegeven meetbereiken, veiligheidscategorieën en omgevingscondities.

Meegeleverd

• Fluke 1507 isolatieweerstandstester

• Probe met afstandsbediening

• TL224-meetsnoeren

• TP74-meetprobes

• Rode krokodillenklem

• Zwarte krokodillenklem

• Holster

• Gebruikershandleiding

Compatibele accessoires

Fluke vermeldt onder andere de C101-draagkoffer, C25 grote metertas, CAMO-C25-draagtas, CXT170 extreme koffer en TL81A Deluxe set elektronische meetsnoeren als compatibele accessoires voor de Fluke 1507/1503-serie. De Fluke 1507 is daarnaast geschikt voor gebruik met het optionele TPAK magnetische ophangsysteem.
