Isolatiespannings tester tot 1000V testspanning.

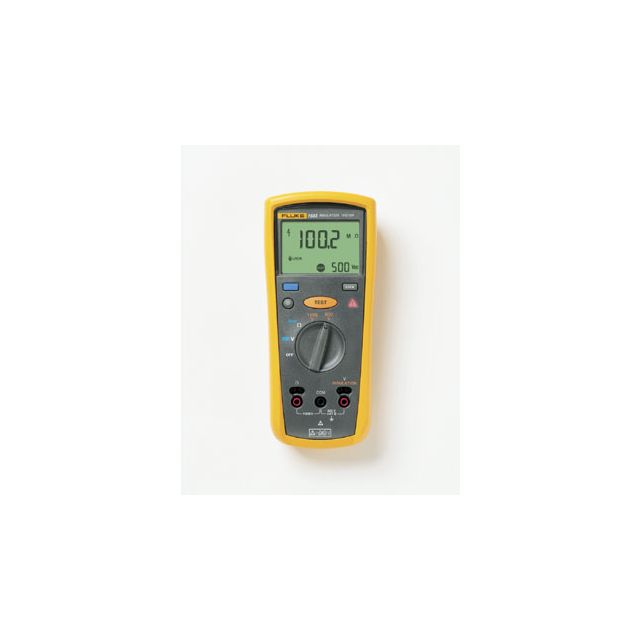

De Fluke 1503 is een compacte isolatieweerstandstester voor het controleren van elektrische isolatie tijdens storingzoeken, inbedrijfstelling en preventief onderhoud. Met testspanningen van 500 V en 1000 V, een isolatieweerstandsbereik tot 2000 MΩ en aanvullende metingen van AC/DC-spanning en lage weerstand is het toestel geschikt voor professionele elektrische installatiewerkzaamheden.

Belangrijkste kenmerken en voordelen

• Isolatietest tot 2000 MΩ – geschikt voor het controleren van de isolatieweerstand van elektrische installaties en apparatuur.

• Twee testspanningen – keuze uit 500 V en 1000 V DC.

• AC/DC-spanningsmeting tot 600 V – maakt aanvullende spanningscontroles mogelijk met hetzelfde toestel.

• Lageweerstandsmeting – meet van 0,01 Ω tot 20,00 kΩ.

• 200 mA doorgangsmeting – geschikt voor controle van aardverbindingen en elektrische continuïteit.

• Detectie van spanningvoerende circuits – verhindert een isolatietest wanneer vóór de test meer dan 30 V op de aansluitingen wordt gedetecteerd.

• Automatische ontlading – capacitieve spanning wordt na een isolatietest automatisch ontladen.

• Probe met afstandsbediening – vereenvoudigt herhaalde metingen en tests op moeilijk bereikbare plaatsen.

• Groot display met achtergrondverlichting – ondersteunt een duidelijke aflezing van de meetwaarden.

• Automatische uitschakeling – helpt het batterijverbruik te beperken.

• CAT IV 600 V – ontworpen voor professioneel gebruik binnen deze meetcategorie.

• Robuuste constructie – bestand tegen een val van 1 meter volgens de opgegeven testvoorwaarden.

Technische specificaties

• Producttype: isolatieweerstandstester

• Model: Fluke 1503

• Isolatietestspanningen: 500 V en 1000 V

• Isolatieweerstandsbereik: 0,1 MΩ tot 2000 MΩ

• Nauwkeurigheid testspanning: +20% / -0%

• Nominale kortsluitstroom isolatietest: 1 mA

• Maximale capacitieve belasting: 1 µF

• Automatische ontlading: ja

• Ontladingstijd: minder dan 0,5 seconde bij een capaciteit van maximaal 1 µF

• Detectie spanningvoerend circuit: ja

• Blokkering isolatietest: bij meer dan 30 V op de aansluitingen

Isolatieweerstandsmeting

Bij 500 V testspanning:

• Testspanning: 500 V DC

• Nauwkeurigheid: ±(1,5% + 5 digits)

Bij 1000 V testspanning:

• Testspanning: 1000 V DC

• Meetbereik: tot 2000 MΩ

• Nauwkeurigheid: ±(1,5% + 5 digits)

De twee beschikbare testspanningen maken de Fluke 1503 geschikt voor veel voorkomende isolatiecontroles in residentiële en commerciële elektrische installaties.

AC/DC-spanningsmeting

• Meetbereik: tot 600,0 V

• Resolutie: 0,1 V

• Nauwkeurigheid van 50 tot 400 Hz: ±(2% + 3 digits)

• Ingangsimpedantie: 3 MΩ nominaal, minder dan 100 pF

• Overbelastingsbeveiliging: 600 V RMS of DC

Lageweerstandsmeting

• Bereik 1: 20,00 Ω

• Resolutie: 0,01 Ω

• Bereik 2: 200,0 Ω

• Resolutie: 0,1 Ω

• Bereik 3: 2000 Ω

• Resolutie: 1 Ω

• Bereik 4: 20,00 kΩ

• Resolutie: 0,01 kΩ

• Nauwkeurigheid: ±(1,5% + 3 digits)

• Nullasttestspanning: meer dan 4 V en minder dan 8 V

• Kortsluitstroom: meer dan 200 mA

Veiligheid en bescherming

• Meetcategorie: CAT IV 600 V

• Maximale spanning op een aansluiting: 600 V AC RMS of DC

• Beschermingsgraad: IP40

• Valbestendigheid: getest op een val van 1 meter

• Certificering: CSA en TÜV

• Veiligheidsnorm: IEC/EN 61010-1

De detectie van spanningvoerende circuits vormt een belangrijke beveiligingsfunctie. Wanneer vóór het starten van een isolatietest een spanning van meer dan 30 V wordt gemeten, wordt de isolatietest geblokkeerd.

Omgevingsspecificaties

• Bedrijfstemperatuur: -20 °C tot +55 °C

• Opslagtemperatuur: -40 °C tot +60 °C

• Relatieve luchtvochtigheid: 0 tot 95% bij 10 °C tot 30 °C

• Relatieve luchtvochtigheid: 0 tot 75% bij 30 °C tot 40 °C

• Relatieve luchtvochtigheid: 0 tot 40% bij 40 °C tot 55 °C

• Maximale gebruikshoogte bij CAT IV 600 V: 2000 m

• Maximale gebruikshoogte bij CAT III 600 V: 3000 m

• Maximale opslaghoogte: 12.000 m

• Trillingsbestendigheid: 2 g, 5 tot 500 Hz

Afmetingen en voeding

• Afmetingen: 50 x 100 x 203 mm

• Gewicht: 550 g

• Voeding: 4 x AA-alkalinebatterij

• Automatische uitschakeling: ja

• Batterijcapaciteit: minimaal 1000 standaard isolatietests met nieuwe alkalinebatterijen onder de opgegeven testcondities

Toepassingen

De Fluke 1503 is geschikt voor isolatiecontrole en elektrische metingen tijdens onder andere:

• Storingzoeken in elektrische installaties

• Preventief onderhoud

• Inbedrijfstelling van elektrische systemen

• Controle van bedrading en kabels

• Controle van elektrische apparatuur

• Metingen van aardverbindingen en continuïteit

• Residentiële elektrische installaties

• Commerciële elektrische installaties

Waarom kiezen voor de Fluke 1503?

De Fluke 1503 combineert de belangrijkste functies voor standaard isolatietests in een compact meetinstrument. De testspanningen van 500 V en 1000 V dekken veel voorkomende isolatiemetingen, terwijl het bereik tot 2000 MΩ geschikt is voor het beoordelen van hoge isolatieweerstanden.

Daarnaast kunnen AC/DC-spanning en lage weerstand worden gemeten. De meegeleverde afstandsprobe is praktisch wanneer herhaaldelijk moet worden getest of wanneer het meetpunt moeilijk bereikbaar is.

Functies zoals automatische ontlading, detectie van spanningvoerende circuits en CAT IV 600 V-classificatie ondersteunen veilig werken binnen de opgegeven gebruiksgrenzen.

Meegeleverd

• Fluke 1503 isolatieweerstandstester

• Probe met afstandsbediening

• TL224 meetsnoeren

• TP74 meetprobes

• Rode krokodillenklem

• Zwarte krokodillenklem

• Beschermholster

• Gebruikersdocumentatie

Compatibiliteit

De Fluke 1503 is geschikt voor gebruik met het optionele Fluke TPAK magnetische ophangsysteem. Daarmee kan het meetinstrument worden opgehangen zodat beide handen beschikbaar blijven tijdens het aansluiten en uitvoeren van metingen.

Belangrijk bij gebruik

Een isolatieweerstandsmeting wordt uitgevoerd met een verhoogde DC-testspanning. Controleer daarom vóór de meting of het te testen circuit spanningsloos is en geschikt is voor de geselecteerde testspanning van 500 V of 1000 V.

Wanneer meer dan 30 V op de aansluitingen wordt gedetecteerd, verhindert de tester dat een isolatietest wordt gestart. Na de meting wordt capacitieve spanning automatisch ontladen.

De Fluke 1503 heeft niet de extra testspanningen van 50 V, 100 V en 250 V die beschikbaar zijn op de Fluke 1507. Ook PI/DAR-berekening en de vergelijkingsfunctie met Pass/Fail-indicatie behoren niet tot de functies van de Fluke 1503.
