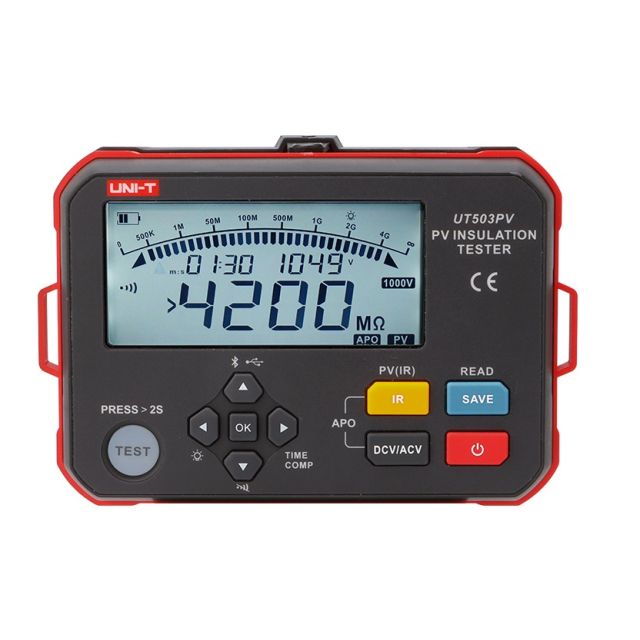

PV isolatieweerstandstester - 125-1000V 4GO USB/Bluetooth UNI-T UT503PV
- Meetspanning: 125/250/500/ 1000V
- Isolatieweerstand: tot 4000 MO
- Spanningsmeting: 5-1000V DC / 5-600V AC
- Meetcategorie: Cat II 1000V / Cat III / 600V
- Bescherming: IP54
- Communicatie: USB en Bluetooth
| Referentie | UT503PV |
|---|---|
| Extra | |
| Merk | UNI-T |
| Zolang de voorraad strekt | Nee |
De UNI-T UT503PV is een PV-isolatieweerstandstester voor het meten van isolatieweerstand in fotovoltaïsche installaties, inclusief metingen op onder spanning staande PV-systemen. Het instrument ondersteunt daarnaast standaard isolatieweerstandsmetingen op niet-onder-spanning staande circuits en herkent AC- en DC-spanning automatisch.
Belangrijkste kenmerken en voordelen
- PV-isolatieweerstandsmeting onder spanning tot 1000V DC voor metingen in zonnepaneelinstallaties.
- Standaard isolatieweerstandsmeting met testspanningen van 125V, 250V, 500V en 1000V DC.
- Meetbereik voor isolatieweerstand tot 4000MΩ.
- Spanningsmeting tot 1000V DC en 600V AC met automatische herkenning van AC en DC.
- Functies zoals automatische ontlading, stepping voltage, tijdmeting en vergelijkingsfunctie voor isolatiemetingen.
- Gegevensoverdracht via USB-kabel en Bluetooth-app.
- Opslagcapaciteit tot 1000 meetsets.
- IP54-behuizing met gesloten kap en veiligheidsclassificatie CAT II 1000V / CAT III 600V.
Technische specificaties
- Producttype: PV-isolatieweerstandstester
- Testspanningen isolatieweerstand: 125V / 250V / 500V / 1000V DC
- Maximale isolatieweerstand: 4000MΩ
- DC-spanningsmeting: 5V tot 1000V DC, nauwkeurigheid ±(1%+4)
- AC-spanningsmeting: 5V tot 600V AC, nauwkeurigheid ±(1%+4)
- Kortsluitstroom IR-meting: <1.5mA
- Kortsluitstroom PV IR-meting: <1.2mA
- Continue meting: ja
- Vergelijkingsfunctie: ja
- Tijdmeting: ja
- Stepping voltage: ja
- Automatische ontlading: ja
- Hoogspanningsalarm: ja
- Dataopslag: 1000 sets
- Datacommunicatie: USB en Bluetooth-app
- Backlight: automatisch en handmatig
- Automatische uitschakeling: na 30 seconden
- Beschermingsgraad: IP54 met gesloten kap
- Veiligheidscategorie: CAT II 1000V, CAT III 600V
- Voeding: 6 x LR6 AA alkaline batterijen
- Afmetingen: 161 x 117,3 x 63 mm
- Gewicht: circa 0,5 kg inclusief batterijen
- Kleur: rood/grijs
Toepassingen
De UNI-T UT503PV is bedoeld voor controle van isolatieweerstand in PV-installaties en voor algemene isolatieweerstandsmetingen buiten live toepassingen. Daardoor is dit model geschikt voor installateurs, service- en onderhoudstechnici en inspectiewerk aan zonnepanelensystemen waar zowel spanningscontrole als isolatiemeting nodig zijn.
Waarom kiezen voor de UNI-T UT503PV
Dit model combineert live PV-isolatieweerstandsmeting, standaard isolatietesten, automatische spanningsherkenning en gegevensoverdracht in één draagbaar meetinstrument. Daardoor is de UT503PV interessant voor gebruikers die één meter zoeken voor zowel controlewerk aan PV-systemen als algemene isolatiemetingen, met extra functies zoals datalogging, automatische ontlading en een IP54-uitvoering.
Belangrijke aandachtspunten
Voor gewone isolatieweerstandsmetingen mag niet worden getest als de spanning van het te meten apparaat hoger is dan 25V. Voor PV-isolatieweerstandsmetingen moet de spanning van het te testen systeem onder 1000V DC blijven.
Meegeleverde accessoires
- Handleiding
- 1 zwarte meetsnoer
- 1 remote control test lead
- 1 lantern plug
- 1 paar rood/zwarte krokodillenklemmen
- 1 paar banaanstekker-naar-MC4 testleidingen
- 1 Type-C kabel
- 1 draagriem
- 6 x LR6 AA alkaline batterijen
- Optioneel laadstation: UT-W13
