T- Voltage/Continuity Tester met LCD en schakelbare belasting

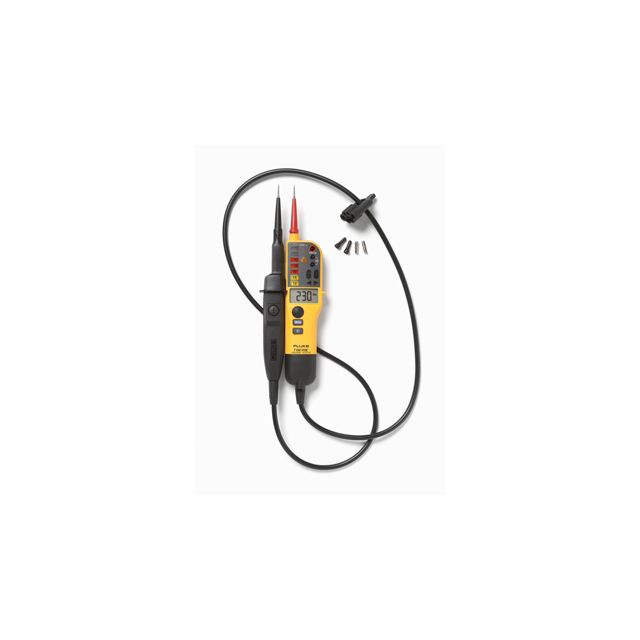

De Fluke T130 is een professionele tweepolige spannings- en doorbeltester voor het controleren van AC- en DC-spanning van 6 tot 690 V. Het toestel combineert een verlicht LCD-display met LED-indicatie, geluidssignaal en voelbare trilling, zodat gevaarlijke spanning op meerdere manieren wordt aangegeven. Dankzij functies zoals een schakelbare belasting, faserotatie-indicatie, eenpolige faseherkenning, display hold en ingebouwde zaklamp is de T130 geschikt voor installatie-, onderhouds- en storingswerkzaamheden.

Belangrijkste kenmerken en voordelen

• AC- en DC-spanningsmeting van 6 tot 690 V – geschikt voor uiteenlopende elektrische installaties.

• Vier manieren om spanning aan te geven – via LED's, LCD-display, geluid en voelbare trilling.

• Tweepolige meting – ontworpen voor betrouwbare controle van aanwezigheid of afwezigheid van spanning.

• Werkt ook bij lege batterijen voor spanningsdetectie – belangrijk bij veiligheidscontroles.

• Ontworpen volgens IEC EN 61243-3:2014 – geschikt voor het controleren van spanningsloosheid.

• Doorbeltest tot 400 kΩ – met zowel visuele als akoestische indicatie.

• Schakelbare belasting – helpt spookspanningen te onderdrukken en kan worden gebruikt bij bepaalde RCD-tests.

• Faserotatie-indicatie – geschikt voor driefasige systemen van 100 tot 690 V.

• Eenpolige faseherkenning – maakt snelle identificatie van een fasegeleider mogelijk.

• Display Hold – houdt de gemeten waarde vast zodat deze nadien gemakkelijker kan worden afgelezen.

• Ingebouwde zaklamp – praktisch bij metingen in donkere verdeelkasten en technische ruimtes.

• Verlicht display en verlichte indicatorschaal – verhoogt de leesbaarheid bij weinig licht.

• Trillingsfeedback onder belasting – geeft de aanwezigheid van spanning ook voelbaar aan.

• Slijtage-indicatie in het meetsnoer – helpt beschadiging van de kabel tijdig te herkennen.

• Robuuste kabelconstructie – ontworpen voor intensief professioneel gebruik.

Technische specificaties

• Producttype: tweepolige spannings- en doorbeltester

• Merk: Fluke

• Model: T130

• Spanningsbereik AC/DC: 6–690 V

• Frequentiebereik: 0 / 40–400 Hz

• Doorbeltest: 0–400 kΩ

• Faserotatie: 100–690 V

• Eenpolige faseherkenning: ja

• Polariteitsindicatie: ja

• Display: verlicht LCD

• LED-indicatie: ja

• Akoestische indicatie: ja, uitschakelbaar

• Trilindicatie: ja

• Display Hold: ja

• Elektrische zaklamp: ja

• Schakelbare belasting: ja

• Reactietijd LED-indicator: minder dan 0,5 s

• Ingangsimpedantie standaard: 200 kΩ

• Stroomafname bij 690 V: circa 3,5 mA

• Stroomafname bij 230 V: circa 1,15 mA

• Ingangsimpedantie met belastingstoetsen ingedrukt: 7 kΩ

• Stroomafname met belasting bij 230 V: circa 30 mA

• Veiligheidscategorie: CAT III 690 V

• Veiligheidscategorie: CAT IV 600 V

• Beschermingsgraad: IP64

• Voeding: 2x AAA-batterij

• Afmetingen: 260 x 70 x 38 mm

• Gewicht: circa 280 g

• Garantie: 2 jaar

Spanningscontrole met vier indicatiemethoden

De T130 maakt het mogelijk om de aanwezigheid van spanning op vier verschillende manieren te herkennen:

• LED-indicatie

• LCD-weergave

• Akoestisch signaal

• Voelbare trilling

Hierdoor kan de gebruiker ook in luide, donkere of visueel moeilijk toegankelijke omgevingen snel vaststellen of spanning aanwezig is.

Schakelbare belasting

De twee belastingstoetsen verlagen tijdelijk de ingangsimpedantie tot ongeveer 7 kΩ.

Deze functie helpt onder andere om:

• capacitief opgewekte spookspanningen te onderdrukken

• een duidelijker onderscheid te maken tussen echte netspanning en geïnduceerde spanning

• extra stroom uit het te testen circuit te trekken wanneer dat voor de toepassing nodig is

Bij 230 V bedraagt de stroomafname met ingedrukte belastingstoetsen ongeveer 30 mA.

Faserotatie en faseherkenning

Voor driefasige installaties ondersteunt de T130 faserotatiecontrole van 100 tot 690 V. Hiermee kan worden gecontroleerd in welke richting het draaiveld van een driefasig systeem loopt.

Daarnaast beschikt het toestel over een eenpolige fasefunctie voor snelle identificatie van een live fasegeleider.

Doorbeltest

De Fluke T130 kan elektrische doorgang controleren tot 400 kΩ.

Een geslaagde verbinding wordt zowel visueel als akoestisch weergegeven. Het geluidssignaal kan indien gewenst worden uitgeschakeld, bijvoorbeeld bij gebruik in stille werkomgevingen.

Veiligheid

De T130 is ontworpen volgens IEC EN 61243-3:2014 voor het controleren van de afwezigheid van spanning.

De tester heeft de volgende veiligheidscategorieën:

• CAT III 690 V

• CAT IV 600 V

Daarnaast kan de aanwezigheid van spanning nog worden aangegeven wanneer de batterijen ontladen zijn.

Behuizing en bescherming

De tester heeft een IP64-classificatie en is daarmee beschermd tegen stof en spatwater binnen de voorwaarden van deze classificatie.

De kabelconstructie is extra robuust uitgevoerd en Fluke test deze met een zwaardere buigbelasting dan minimaal door de norm wordt vereist.

Toepassingen

De Fluke T130 is geschikt voor onder andere:

• Elektrische installaties

• Spanningsloosheid controleren

• Verdeelkasten

• Industriële installaties

• Gebouwelektriciteit

• Storingsanalyse

• Onderhoudswerk

• Driefasige systemen

• Continuïteitscontrole

• Fase-identificatie

• Service- en installatiewerk

Waarom kiezen voor de Fluke T130?

De T130 combineert de eenvoud van een tweepolige spanningstester met extra functies die nuttig zijn bij professioneel installatiewerk. De combinatie van LED, LCD, geluid en trilling maakt spanningsdetectie zeer duidelijk, terwijl de schakelbare belasting helpt om misleidende spookspanningen te herkennen.

De hoge CAT-classificatie, IP64-behuizing, robuuste meetkabel en mogelijkheid om spanning te detecteren met lege batterijen maken het toestel geschikt voor dagelijks professioneel gebruik in veeleisende elektrische omgevingen.

Meegeleverd

• 1x Fluke T130 tweepolige spannings- en doorbeltester

• 2x AAA-batterij

• Meetpenbescherming

• Gebruiksaanwijzing

Belangrijk om te weten

De Fluke T130 meet geen afzonderlijke weerstandswaarde in ohm. De functie tot 400 kΩ is bedoeld als doorbeltest. Voor echte weerstandsmetingen is binnen deze Fluke-serie de T150 voorzien.

Gebruik de tester uitsluitend binnen de opgegeven veiligheidscategorieën en spanningsgrenzen.

Controleer de tester volgens de aanbevolen veiligheidsprocedure vóór en na het vaststellen van spanningsloosheid.
