T- Voltage/Continuity Tester met LCD, ohm-meting en schakelbare belasting.

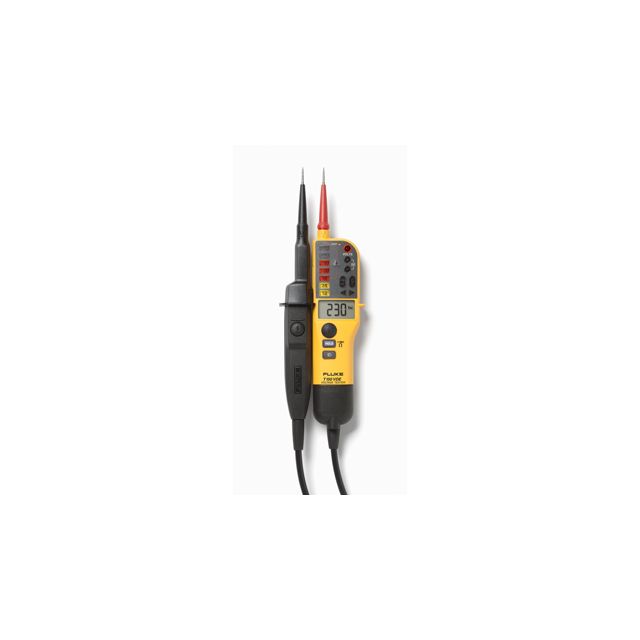

De Fluke T150 is een uitgebreide tweepolige spannings- en doorbeltester voor het controleren van elektrische installaties. De tester combineert spannings-, doorgangs- en weerstandsmetingen met een verlicht LCD-display, LED-indicatie, akoestische signalering en voelbare feedback voor een duidelijke beoordeling van de meetsituatie.

Belangrijkste kenmerken en voordelen

• Tweepolige spanningsmeting van 6 tot 690 V AC/DC: geschikt voor het controleren van een breed bereik aan elektrische circuits en installaties.

• Vier manieren van spanningsindicatie: spanning kan worden weergegeven via de LED-indicator, het LCD-display, een geluidssignaal en voelbare feedback.

• Verlicht LCD-display: maakt meetwaarden duidelijk afleesbaar, ook wanneer de lichtomstandigheden minder gunstig zijn.

• Verlichte LED-indicator: biedt een snelle visuele indicatie tijdens spannings- en doorgangstesten.

• Doorbeltest met zichtbare en hoorbare indicatie: ondersteunt snelle controles van elektrische verbindingen en geleiders.

• Weerstandsmeting tot 1999 Ω: maakt naast spannings- en doorgangstesten ook metingen van lage weerstandswaarden mogelijk.

• Display Hold: bevriest de weergegeven meetwaarde zodat deze na de meting gemakkelijker kan worden afgelezen.

• Schakelbare belasting: helpt bij het onderdrukken van fantoomspanningen door de belasting van het te testen circuit te verhogen.

• Eénpoolstest voor fasedetectie: maakt een snelle identificatie van spanningvoerende geleiders mogelijk.

• Draaiveldindicatie: geschikt voor het controleren van de faserotatie in driefasensystemen.

• Polariteitsindicatie: geeft ondersteuning bij het bepalen van de polariteit tijdens elektrische controles.

• Elektrische zaklamp: zorgt voor extra verlichting tijdens werkzaamheden op donkere of moeilijk zichtbare plaatsen.

• Schakelbaar geluid: de akoestische indicatie kan worden uitgeschakeld wanneer stil werken gewenst is.

• Meetpenbescherming: de beschermkap helpt de meetpennen veilig op te bergen.

• Slijtage-indicatie in het meetsnoer: ondersteunt het tijdig herkennen van slijtage aan de meetkabel.

• Ergonomisch ontwerp: de grote bedieningselementen zijn ontworpen om ook met handschoenen te kunnen worden gebruikt.

• Spanningsdetectie bij lege batterijen: ontworpen om de afwezigheid van spanning te kunnen controleren, ook wanneer de batterijen ontladen zijn.

• Robuuste dubbel geïsoleerde kabel: de kabelconstructie is getest op driemaal de vereiste buighoek voor een hogere betrouwbaarheid bij intensief gebruik.

Technische specificaties

• Producttype: tweepolige spannings- en doorbeltester

• Spanningsbereik AC/DC: 6 – 690 V

• Doorbelbereik: 0 – 400 kΩ

• Weerstandsmeting: tot 1999 Ω

• Frequentiebereik: 0 / 40 – 400 Hz

• Draaiveldmeting: 100 – 690 V

• Reactietijd LED-indicator: minder dan 0,5 s

• Ingangsimpedantie: 200 kΩ

• Stroomafname bij 690 V: 3,5 mA

• Stroomafname bij 230 V: 1,15 mA

• Ingangsimpedantie met belastingstoetsen ingedrukt: 7 kΩ

• Stroomafname met belasting bij 230 V: 30 mA

• Veiligheidscategorie: CAT III 690 V

• Veiligheidscategorie: CAT IV 600 V

• Beschermingsgraad: IP64

• Norm: IEC EN 61243-3:2014

• Voeding: 2 × AAA-batterij

• Nettogewicht: 180 g

• Afmetingen (L × B × H): 23 × 6,5 × 3,8 cm

• Garantie: 2 jaar

Meet- en indicatiefuncties

De Fluke T150 brengt meerdere elektrische testfuncties samen in één handinstrument. Naast de standaard tweepolige spanningstest kan de tester worden gebruikt voor doorgangscontrole, weerstandsmetingen, fasedetectie en het controleren van de draairichting van een driefasensysteem.

Bij spanningsmetingen beschikt de T150 over meerdere indicatiemethoden. De verlichte LED-schaal en het LCD-display geven visuele informatie, terwijl een akoestisch signaal en voelbare feedback aanvullende indicatie bieden. Hierdoor hoeft de gebruiker niet uitsluitend op het display te vertrouwen.

Met Display Hold kan een weergegeven meetwaarde tijdelijk op het LCD-display worden vastgehouden. Dit is praktisch wanneer het display tijdens de eigenlijke meting niet vanuit een comfortabele positie kan worden bekeken.

Schakelbare belasting voor het herkennen van fantoomspanning

Elektrische bedrading kan onder bepaalde omstandigheden een spanning weergeven die door capacitieve of inductieve koppeling ontstaat. De Fluke T150 beschikt daarom over een schakelbare belasting.

Wanneer de belastingstoetsen worden ingedrukt, wordt de ingangsimpedantie verlaagd tot 7 kΩ. Hierdoor wordt meer stroom uit het geteste circuit afgenomen en kunnen fantoomspanningen beter worden onderscheiden van daadwerkelijk aanwezige spanning.

Toepassingen

De Fluke T150 kan worden ingezet bij uiteenlopende controles aan elektrische installaties, waaronder:

• Controleren of spanning aanwezig of afwezig is.

• Meten van AC- en DC-spanning tot 690 V.

• Uitvoeren van doorgangstesten aan bedrading en elektrische verbindingen.

• Meten van weerstanden tot 1999 Ω.

• Identificeren van spanningvoerende geleiders met de éénpoolstest.

• Controleren van de polariteit.

• Controleren van de faserotatie in driefaseninstallaties.

• Onderzoeken van mogelijk aanwezige fantoomspanning met behulp van de schakelbare belasting.

• Uitvoeren van metingen op slecht verlichte locaties met behulp van de geïntegreerde zaklamp.

Waarom kiezen voor de Fluke T150?

De T150 combineert meerdere testfuncties die regelmatig nodig zijn bij elektrische controle- en onderhoudswerkzaamheden. Spanningsmeting, doorgangscontrole, weerstandsmeting, éénpolige fasedetectie en draaiveldindicatie zijn in één compact meetinstrument geïntegreerd.

Voor het aflezen van spanning biedt de tester zowel visuele als hoorbare en voelbare indicaties. Het verlichte LCD-display en de Display Hold-functie ondersteunen het aflezen van meetwaarden, terwijl de ingebouwde zaklamp helpt bij werkzaamheden op donkere locaties.

De constructie is daarnaast gericht op regelmatig gebruik. De dubbel geïsoleerde kabel is uitgebreid op buigbelasting getest en de tester heeft een IP64-beschermingsgraad. Met veiligheidscategorieën CAT IV 600 V en CAT III 690 V is de T150 ontworpen voor metingen binnen overeenkomstige elektrische meetcategorieën.

Belangrijke aandachtspunten

De meetcategorie en maximale toegestane spanning moeten altijd in overeenstemming zijn met de elektrische installatie en de uit te voeren meting. De Fluke T150 heeft een classificatie van CAT IV 600 V en CAT III 690 V.

Voor correcte en veilige metingen moeten de tester, meetkabel, meetpennen en beschermdelen vóór gebruik worden gecontroleerd op beschadiging of overmatige slijtage. De geïntegreerde slijtage-indicatie van het meetsnoer helpt bij het herkennen van slijtage aan de kabel.

De T150 is ontworpen volgens IEC EN 61243-3:2014 voor het controleren van de afwezigheid van spanning, ook bij ontladen batterijen. Voor functies die batterijvoeding vereisen, gebruikt de tester twee AAA-batterijen.
