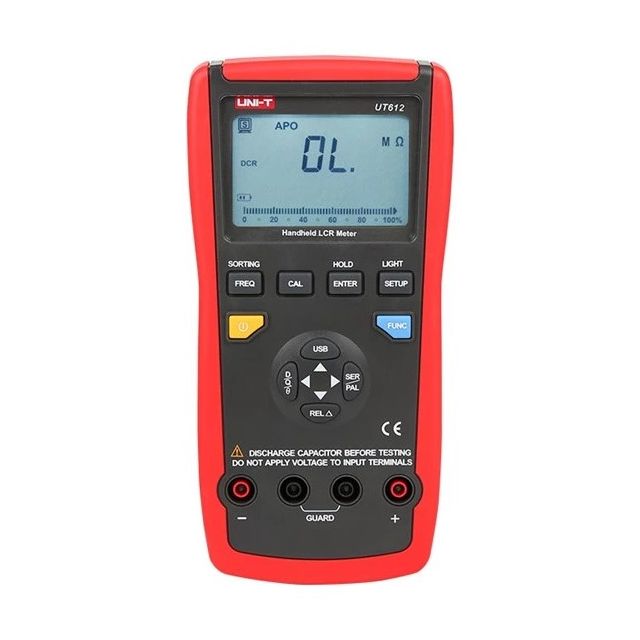

Digitale LCR meter UNI-T UT612

De UNI-T UT612 is een digitale LCR-meter voor nauwkeurige metingen van inductantie, capaciteit en weerstand. Dankzij vijf selecteerbare testfrequenties, serie- en parallelmetingen en uitgebreide meetparameters zoals ESR, kwaliteitsfactor en fasehoek is deze meter geschikt voor elektronica-ontwikkeling, componentcontrole, onderhoud en productieomgevingen.

Kenmerken en voordelen

• Meet inductantie, capaciteit en weerstand: geschikt voor het testen en analyseren van uiteenlopende elektronische componenten.

• Vijf selecteerbare testfrequenties: keuze uit 100 Hz, 120 Hz, 1 kHz, 10 kHz en 100 kHz voor metingen onder verschillende testcondities.

• Automatische LCR-detectie: ondersteunt een efficiënte controle en meting van aangesloten componenten.

• Serie- en parallelmeetmodus: maakt het mogelijk om componenten volgens verschillende equivalente modellen te analyseren.

• Uitgebreide meetparameters: ondersteunt L, C, R, DCR, Q, D, fasehoek θ en ESR.

• Hoge displayresolutie: hoofdweergave met 20.000 counts en aparte D/Q-weergave met 2.000 counts.

• Relatieve meetmodus: bruikbaar om verschillen ten opzichte van een referentiewaarde te beoordelen.

• Afwijkingsverhouding: ondersteunt vergelijking van gemeten waarden met ingestelde referentiewaarden.

• Vergelijkingsfunctie: handig voor het snel controleren en selecteren van componenten.

• Kalibratiefunctie: ondersteunt nauwkeurige metingen bij gebruik van verschillende testopstellingen.

• USB-interface: maakt gegevensoverdracht naar een computer mogelijk.

• PC-datalogging: ondersteunt tot 60.000 gegevensrecords via de USB-interface.

• LCD-achtergrondverlichting: verbetert de afleesbaarheid bij minder gunstige lichtomstandigheden.

• Data hold: houdt een gemeten waarde op het display vast.

• Automatische uitschakeling: helpt het energieverbruik te beperken.

• Batterij-indicatie: waarschuwt wanneer de voedingsspanning 6,8 V of lager wordt.

• CE- en UKCA-gecertificeerd.

Technische specificaties

• Merk: UNI-T

• Model: UT612

• Producttype: LCR-meter

• Inductantiemeetbereik: 20 µH - 2000 H

• Nauwkeurigheid inductantie: ±(0,5% + 5)

• Capaciteitsmeetbereik: 200 pF - 20 mF

• Nauwkeurigheid capaciteit: ±(0,5% + 5)

• Weerstandsmeetbereik: 20 Ω - 200 MΩ

• Nauwkeurigheid weerstand: ±(0,3% + 5)

• Testfrequenties: 100 Hz, 120 Hz, 1 kHz, 10 kHz en 100 kHz

• Bedrijfsspanning tijdens meting: 0,6 Vrms

• Meetparameters: L, C, R, DCR, Q, D, θ en ESR

• Hoofddisplay: 20.000 counts

• D/Q-display: 2.000 counts

• D/Q-resolutie: 0,001

• Bereikkeuze: automatisch

• Meetmodi: serie en parallel

• Analoge bargraph: 26 segmenten

• Uitgangsimpedantie: 120 Ω

• USB-interface: aanwezig

• PC-gegevensopslag: maximaal 60.000 records

• Voeding: 9 V 6F22-batterij of USB

• Afmetingen display: 40 x 63 mm

• Afmetingen toestel: 96 x 193 x 47 mm

• Netto gewicht: 374 g

• Kleur: rood en grijs

• Certificeringen: CE en UKCA

Meetmogelijkheden

De UT612 kan meerdere eigenschappen van elektronische componenten bepalen. Naast de klassieke LCR-metingen ondersteunt het toestel ook aanvullende parameters waarmee componentgedrag uitgebreider kan worden beoordeeld.

• L: inductantie

• C: capaciteit

• R: weerstand

• DCR: gelijkstroomweerstand

• Q: kwaliteitsfactor

• D: dissipatiefactor of verliesfactor

• θ: fasehoek

• ESR: equivalente serieweerstand

Deze combinatie maakt de meter geschikt voor zowel eenvoudige componentmetingen als uitgebreidere analyse van spoelen, condensatoren en weerstanden.

Testfrequenties

De UT612 biedt vijf instelbare testfrequenties:

• 100 Hz

• 120 Hz

• 1 kHz

• 10 kHz

• 100 kHz

De mogelijkheid om de testfrequentie te wijzigen is belangrijk bij LCR-metingen, omdat de gemeten eigenschappen van bepaalde componenten afhankelijk kunnen zijn van de gebruikte frequentie.

Toepassingen

De UNI-T UT612 is geschikt voor het meten en controleren van weerstanden, condensatoren en spoelen in uiteenlopende elektronische toepassingen. De fabrikant noemt onder andere productieomgevingen, componentinspectie en elektronisch onderhoud als toepassingsgebieden.

De meter kan worden gebruikt voor:

• Controle en selectie van elektronische componenten

• Meting van capaciteit van condensatoren

• Meting van inductantie van spoelen

• Weerstandsmetingen

• Elektronica-ontwikkeling en prototyping

• Reparatie en onderhoud van elektronische apparatuur

• Componentcontrole in productieomgevingen

• Vergelijkende metingen en kwaliteitscontrole

Waarom kiezen voor de UNI-T UT612?

De UT612 onderscheidt zich door zijn brede meetbereiken en de mogelijkheid om met vijf verschillende testfrequenties te werken. Daardoor kan de gebruiker componenten uitgebreider analyseren dan met een eenvoudige capaciteits- of inductantiemeter.

Functies zoals automatische LCR-detectie, serie- en parallelmeting, ESR-, Q- en D-metingen en de vergelijkingsfunctie maken het toestel bijzonder bruikbaar voor componentcontrole. Via de USB-interface kunnen meetgegevens bovendien op een computer worden geregistreerd, met ondersteuning voor maximaal 60.000 records.

Inhoud van de verpakking

• UNI-T UT612 LCR-meter

• 9 V-batterij

• SMD-testklem

• Multifunctionele testaansluiting

• USB-interfacekabel

• PC-software op cd

• Engelstalige handleiding

Optioneel accessoire

Een USB-netadapter is als optioneel accessoire beschikbaar.

Belangrijke aandachtspunten

De meetnauwkeurigheid en beschikbare functies kunnen afhankelijk zijn van het gekozen meetbereik, de testfrequentie en het type aangesloten component. Voor nauwkeurige componentmetingen is het belangrijk om de juiste meetmodus en testfrequentie te selecteren.

Bij metingen van zeer kleine capaciteiten, inductanties of weerstanden kunnen de testkabels en aansluitingen zelf invloed hebben op de meetwaarde. De geïntegreerde kalibratiefunctie kan worden gebruikt om dergelijke invloeden binnen de meetopstelling te compenseren.
