Tone & Probe kit , kabel tracer

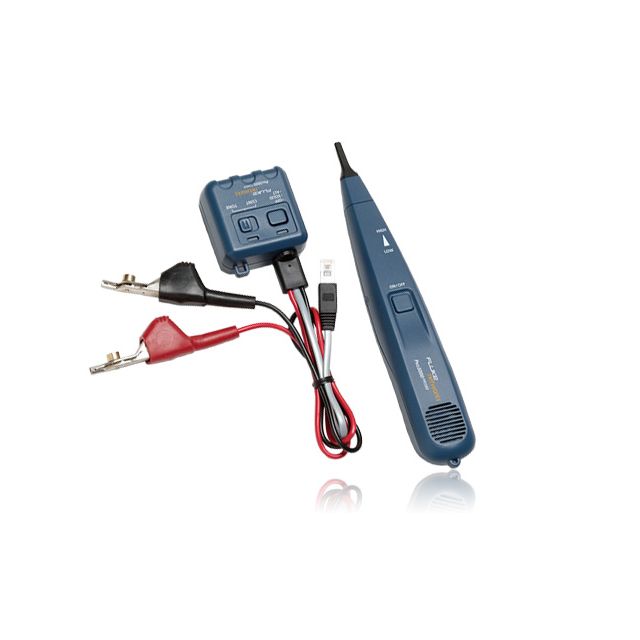

De Fluke Networks PRO3000 is een professionele analoge tone-and-probe set voor het opsporen, volgen en identificeren van kabels en aderparen. De toongenerator stuurt een duidelijk signaal door de kabel, terwijl de gevoelige probe dit signaal detecteert. Dankzij SmartTone-technologie met vijf verschillende tonen kunnen afzonderlijke aderparen nauwkeurig worden geïdentificeerd, zelfs in kabelbundels en patchpanelen.

Belangrijkste kenmerken en voordelen

• Voor kabelidentificatie en kabeltracering – geschikt voor het opsporen en volgen van niet-actieve bedrading in onder meer wanden, vloeren en patchpanelen.

• SmartTone-technologie – biedt vijf verschillende tonen voor nauwkeurige identificatie van afzonderlijke aderparen.

• Groot bereik – de toongenerator kan het signaal op de meeste kabels tot circa 16 km doorgeven.

• Gevoelige inductieve probe – maakt het mogelijk het uitgezonden signaal contactloos te volgen.

• Grote luidspreker – maakt de toon beter hoorbaar door onder meer wanden, hout, behuizingen en pleisterwerk.

• Instelbaar volume – de probe beschikt over een draaiknop voor eenvoudige volumeregeling.

• RJ11-aansluiting – geschikt voor directe aansluiting op compatibele telefoon- en telecomaansluitingen.

• Bed-of-nails krokodillenklemmen – maken directe aansluiting op afzonderlijke aders mogelijk.

• Continuïteitsfunctie – de toongenerator kan ook worden gebruikt om de continuïteit tussen twee spanningsloze geleiders te controleren.

• Vervangbare probetip – de tip kan snel worden vervangen en de complete set bevat een reservetip.

• Hoofdtelefoonaansluiting – geschikt voor gebruik met een optionele headset in lawaaierige omgevingen.

• Inclusief draagetui – praktisch voor transport en gebruik op locatie.

Technische specificaties

• Producttype: analoge kabelzoeker / tone-and-probe set

• Merk: Fluke Networks

• Model: PRO3000

• Functies: toon genereren, kabel traceren, aderparen identificeren en continuïteit controleren

• SmartTone: ja

• Aantal SmartTone-tonen: 5

• Nominale continue toonfrequentie: 1000 Hz

• Nominale alternerende toonfrequentie: 1000 / 1500 Hz

• Uitgangsvermogen in toonmodus: 8 dBm bij 600 Ω

• Uitgangsspanning in continuïteitsmodus: 8 V DC met nieuwe batterij

• Overspanningsbeveiliging toner/polariteitsmodus: 60 V DC

• Aansluiting: RJ11

• Aansluitklemmen: bed-of-nails clips

• Voeding toongenerator: 9V-alkalinebatterij

• Probe met instelbaar volume: ja

• Probe met luidspreker: ja

• Vervangbare probetip: ja

• Aansluiting voor headset: ja

• Maximaal traceringsbereik: tot circa 16 km op de meeste kabels

Toepassingen

De Fluke Networks PRO3000 is bedoeld voor installateurs en technici die kabels en afzonderlijke aderparen moeten identificeren of volgen. De set kan worden gebruikt bij telecominstallaties, datacommunicatie, onderhoudswerkzaamheden en het zoeken naar kabeltrajecten in gebouwen.

De toongenerator wordt op de betreffende kabel of ader aangesloten, waarna de probe wordt gebruikt om het signaal verderop in het kabeltraject te lokaliseren. Hierdoor kunnen kabels bijvoorbeeld worden teruggevonden in een patchpaneel, kabelbundel, wand of verdeelkast.

De SmartTone-functie is vooral nuttig bij meeraderige kabels. Door het betreffende aderpaar kortstondig kort te sluiten, verandert het patroon van de uitgezonden toon. Daardoor kan het juiste aderpaar met meer zekerheid worden geïdentificeerd.

Waarom kiezen voor de Fluke Networks PRO3000?

De PRO3000 combineert een krachtige analoge toongenerator met een gevoelige probe en is specifiek ontworpen voor snelle kabelidentificatie. De grote luidspreker en instelbare gevoeligheid maken het gemakkelijker om signalen te volgen in uiteenlopende installatiesituaties.

SmartTone-technologie biedt daarnaast extra zekerheid bij het identificeren van afzonderlijke aderparen. De combinatie van RJ11-aansluiting en aansluitklemmen maakt de set bruikbaar bij zowel afgewerkte aansluitingen als losse aders.

Belangrijk om te weten

De PRO3000 is bedoeld voor het traceren van niet-actieve bedrading. Gebruik de continuïteitsfunctie uitsluitend op spanningsloze geleiders. Het aansluiten van de toner op onder spanning staande bedrading terwijl de continuïteitsmodus actief is, kan het apparaat beschadigen.

De PRO3000 bestaat in verschillende uitvoeringen. Naast de standaard analoge PRO3000 zijn er PRO3000F-varianten met filtering voor netfrequentiestoring, waaronder een 50Hz-versie voor onder andere Europa.

Uitgebreide specificaties: Fluke Networks Pro3000™ toongenerator en sondeset
