Veelzijdige kabeltester met TDR - technologie - UNI-T - 9GKF4

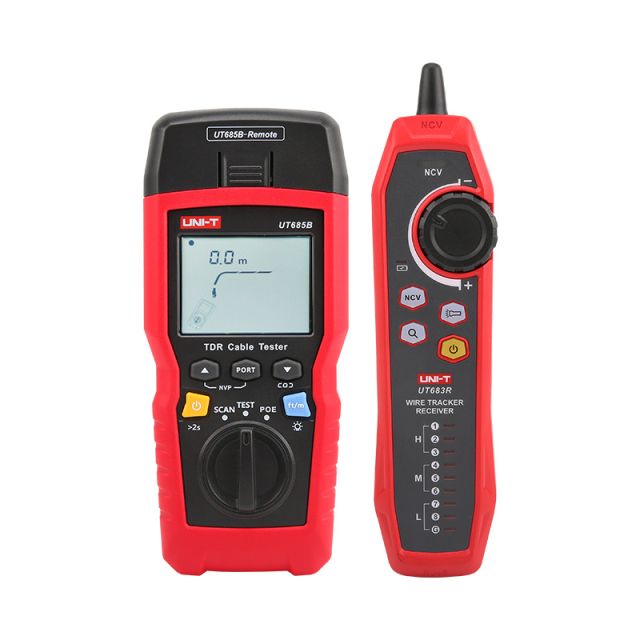

De UNI-T UT685B KIT is een multifunctionele TDR-kabeltester voor het testen, lokaliseren en controleren van verschillende laagspanningskabels. Het instrument ondersteunt onder andere CAT5/CAT6 twisted-pairkabels, UTP, FTP, SSTP en coaxkabels en combineert kabellengtemeting, wire mapping, kabeltracering, PoE-detectie, Ethernet-poortcontrole en NCV-detectie in één testset.

Belangrijkste kenmerken en voordelen

• Multifunctionele kabeltester: combineert verschillende testfuncties voor netwerk-, telefoon- en coaxkabels in één instrument.

• TDR-kabellengtemeting: meet kabellengtes tot 500 meter en kan de afstand tot een kabelfout bepalen.

• Wire mapping: controleert de aderconfiguratie en helpt fouten in de bedrading op te sporen.

• Polariteitsdetectie: ondersteunt het controleren van de polariteit tijdens kabeltests.

• Waarschuwing voor gevaarlijke spanning: waarschuwt wanneer een spanning hoger dan 10 V wordt gedetecteerd.

• PoE-detectie: controleert of Power over Ethernet aanwezig is en ondersteunt identificatie van PoE volgens IEEE 802.3af en 802.3at.

• Ethernet-poorttest: controleert de verbindingsstatus van een Ethernet-poort.

• Port flashing: helpt een aangesloten netwerkpoort op een 10/100/1000 Mbit/s-switch te identificeren.

• Kabeltracering: ondersteunt het lokaliseren van RJ11- en RJ45-kabels over grote afstanden.

• Geïntegreerde aansluitingen: beschikt over RJ11-, RJ45- en coaxaansluitingen, waardoor voor verschillende kabeltypes niet telkens afzonderlijke adapters nodig zijn.

• NCV-functie: ondersteunt contactloze spanningsdetectie.

• 2,8-inch LCD-display: geeft testresultaten overzichtelijk weer.

• Automatische uitschakeling: schakelt na ongeveer 10 minuten automatisch uit.

• USB Type-C-aansluiting: geïntegreerde Type-C-poort.

• Ingangsbeveiliging: gespecificeerd tot 70 V DC.

• Certificeringen: CE, UKCA en RoHS.

Technische specificaties

• Merk: UNI-T

• Model: UT685B KIT

• Producttype: TDR-kabeltester

• Ondersteunde twisted-pairkabels: UTP, FTP en SSTP

• Ondersteunde netwerkcategorieën: CAT5 en CAT6

• Ondersteunde coaxkabels: 50 Ω, 75 Ω en 93 Ω

• Kabellengtemeting: tot 500 m

• Opgegeven meetbereik kabellengte: 2,5 tot 500 m

• Resolutie kabellengtemeting: 0,33 m

• Nauwkeurigheid kabellengtemeting: ±4% of 0,6 m, waarbij de grootste waarde geldt

• Detectie afstand tot kabelfout: ja

• Wire mapping: ja

• Polariteitsdetectie: ja

• Waarschuwing voor spanning: boven 10 V

• PoE-detectie: ja

• PoE-spanningsbereik volgens de feature-opgave: 5 tot 60 V DC

• Ondersteunde PoE-standaarden volgens de specificatietabel: IEEE 802.3af en IEEE 802.3at

• Ethernet-poorttest: ja

• Port flashing: ja

• Netwerksnelheden voor port flashing: 10/100/1000 Mbit/s

• Kabeltracering RJ11: tot 3000 m

• Kabeltracering RJ45: tot 1000 m

• NCV-test: ja

• Ingangsbeveiliging: 70 V DC

• Display: 2,8-inch LCD

• Automatische uitschakeling: na ongeveer 10 minuten

• Voeding: 4 x AAA-alkalinebatterij

• Type-C-aansluiting: ja

• Afmetingen: 180 x 84 x 37,8 mm

• Certificeringen: CE, UKCA en RoHS.

Kabellengte meten met TDR-technologie

De UT685B KIT kan de lengte van aangesloten kabels meten en ondersteunt volgens UNI-T een bereik van 2,5 tot 500 meter. De resolutie van de lengtemeting bedraagt 0,33 meter. Voor de meetnauwkeurigheid geeft de fabrikant ±4% of 0,6 meter op, waarbij de grootste van beide waarden van toepassing is.

Naast de totale kabellengte kan de tester ook de afstand tot een fout in de kabel bepalen. Dit helpt bij het lokaliseren van problemen zonder dat een volledige kabelverbinding handmatig hoeft te worden gecontroleerd.

Wire mapping en controle van kabelbedrading

Met de wire-mappingfunctie kan de UNI-T UT685B KIT de bedrading van een kabel controleren. Het instrument ondersteunt daarbij onder meer polariteitsdetectie en beschikt over een interface voor kabelmapping. Aan de ontvanger is een RJ45-aansluiting aanwezig.

De tester waarschuwt bovendien wanneer tijdens de kabelcontrole een spanning van meer dan 10 V wordt gedetecteerd. Dit geeft de gebruiker aanvullende informatie over de toestand van de aangesloten kabel voordat verdere werkzaamheden worden uitgevoerd.

Geschikt voor twisted pair en coaxkabel

De UT685B KIT ondersteunt verschillende veelgebruikte kabeltypes. Voor twisted-pairnetwerken noemt UNI-T CAT5- en CAT6-kabels in UTP-, FTP- en SSTP-uitvoering. Hierdoor kunnen zowel niet-afgeschermde als afgeschermde netwerkkabels worden getest.

Daarnaast zijn coaxaansluitingen geïntegreerd voor het testen van coaxkabels met een impedantie van 50 Ω, 75 Ω of 93 Ω. De combinatie van RJ11-, RJ45- en coaxaansluitingen maakt het mogelijk meerdere soorten laagspanningsbekabeling met dezelfde testset te controleren.

PoE-detectie

De UNI-T UT685B KIT kan controleren of Power over Ethernet op een netwerkverbinding aanwezig is. De fabrikant vermeldt een detectiebereik van 5 tot 60 V DC. In de technische specificaties worden IEEE 802.3af en IEEE 802.3at als ondersteunde PoE-standaarden opgegeven.

Deze functie maakt het mogelijk om tijdens installatie of storingzoeken niet alleen de kabelbedrading te controleren, maar ook na te gaan of via de netwerkverbinding PoE-voeding wordt aangeboden.

Ethernet-poorttest en port flashing

De ingebouwde Ethernet-poorttest kan worden gebruikt om de verbindingsstatus van een Ethernet-poort te controleren. Daarnaast ondersteunt de UT685B KIT port flashing voor netwerkverbindingen op 10/100/1000 Mbit/s-switches.

Port flashing helpt bij het identificeren van de fysieke switchpoort waarop een bepaalde kabel is aangesloten. Dit is praktisch bij installaties met meerdere netwerkverbindingen waarbij kabels en switchpoorten moeten worden teruggevonden.

Kabeltracering over grote afstanden

Naast kabeltests ondersteunt de UT685B KIT het traceren en lokaliseren van kabels. UNI-T geeft voor RJ11-kabeltracering een maximale afstand van 3000 meter op. Voor RJ45-kabels bedraagt de opgegeven maximale traceerafstand 1000 meter.

De traceerfunctie kan worden gebruikt om kabels te identificeren en terug te vinden in installaties waar meerdere kabelverbindingen naast elkaar aanwezig zijn.

NCV contactloze spanningsdetectie

De UT685B KIT beschikt daarnaast over een NCV-functie voor contactloze spanningsdetectie. Deze functie vormt een aanvulling op de kabeltestfuncties en kan worden gebruikt om de aanwezigheid van elektrische spanning zonder rechtstreeks elektrisch contact te controleren.

Toepassingen

De UNI-T UT685B KIT is gericht op het testen en opsporen van fouten in laagspanningsbekabeling. De combinatie van lengte-, mapping-, tracing-, PoE- en poorttestfuncties maakt het instrument geschikt voor installatie, controle en storingzoeken aan verschillende kabelverbindingen.

Typische werkzaamheden zijn:

• Testen van CAT5- en CAT6-netwerkkabels

• Controleren van UTP-, FTP- en SSTP-bekabeling

• Testen van coaxkabels van 50 Ω, 75 Ω en 93 Ω

• Meten van kabellengte tot 500 meter

• Lokaliseren van de afstand tot een kabelfout

• Controleren van aderconfiguraties met wire mapping

• Traceren en terugvinden van RJ11- en RJ45-kabels

• Controleren van PoE-voeding

• Herkennen van ondersteunde PoE-standaarden

• Controleren van de status van Ethernet-poorten

• Identificeren van switchpoorten met port flashing

• Contactloos controleren op spanning met NCV.

Waarom kiezen voor de UNI-T UT685B KIT?

De UT685B KIT brengt verschillende werkzaamheden aan communicatie- en netwerkkabels samen in één testset. De gebruiker kan met hetzelfde instrument een kabel traceren, de kabellengte bepalen, de bedrading controleren, fouten lokaliseren en nagaan of een netwerkverbinding PoE bevat.

De geïntegreerde RJ11-, RJ45- en coaxaansluitingen vergroten de inzetbaarheid bij verschillende kabeltypes. Voor netwerkwerkzaamheden bieden de Ethernet-poorttest en port-flashingfunctie aanvullende mogelijkheden om verbindingen en bijbehorende switchpoorten te identificeren.

Het meetbereik tot 500 meter voor kabellengte en de traceerafstanden tot 3000 meter voor RJ11 en 1000 meter voor RJ45 maken de set bruikbaar voor zowel lokale kabeltests als het terugvinden van langere kabeltrajecten binnen de door UNI-T opgegeven grenzen.

Belangrijke aandachtspunten

De kabellengtemeting heeft volgens UNI-T een nauwkeurigheid van ±4% of 0,6 meter, waarbij de grootste afwijking geldt. Houd hiermee rekening wanneer de exacte afstand tot een kabeluiteinde of foutlocatie wordt bepaald.

De ingangsbescherming van het instrument is gespecificeerd op 70 V DC. Voor de wire-mappingfunctie vermeldt UNI-T daarnaast een waarschuwing wanneer een gevaarlijke spanning boven 10 V wordt gedetecteerd. Gebruik de tester uitsluitend binnen de door de fabrikant opgegeven elektrische grenzen.

De officiële productpagina noemt IEEE 802.3af en 802.3at expliciet in de technische specificatietabel voor PoE-detectie. Andere PoE-standaarden zijn daarom niet als gegarandeerde technische specificatie opgenomen.

Meegeleverd

De UT685B KIT wordt standaard geleverd met:

• 1 x RJ45-adapterkabel

• 1 x RJ11-adapterkabel

• 1 x RJ11-adapterkabel met aansluiting voor krokodillenklem

• 1 x F-connector naar F-connector adapter

• 1 x gebruikershandleiding.

Voor de voeding specificeert UNI-T vier AAA-alkalinebatterijen.
