Microscanner II netwerk tester volledige kit

De Fluke Networks MS2-KIT is een professionele kabeltestkit voor het controleren, identificeren en lokaliseren van fouten in koperbekabeling. De set combineert de MicroScanner2 Cable Verifier met de IntelliTone Pro 200 probe, remote identifiers en verschillende testkabels, waardoor installateurs en netwerktechnici zowel twisted-pair-, telefoon- als coaxbekabeling efficiënt kunnen testen en traceren.

Belangrijkste kenmerken en voordelen

• Complete professionele kabeltestkit: combineert een MicroScanner2 kabeltester met een IntelliTone Pro 200 probe, remote identifiers en verschillende accessoires.

• Grafische wiremap: toont de bedrading van een kabel overzichtelijk op het display en helpt foutieve aansluitingen snel te herkennen.

• Lengtemeting: meet de lengte van aangesloten kabels tot 460 meter.

• Afstand tot kabelbreuk of fout: helpt bepalen waar een probleem zich in de kabel bevindt.

• Kabelidentificatie: ondersteunt remote identifiers om kabels aan de andere zijde van een installatie te herkennen.

• Detectie van meerdere kabelfouten: herkent onder andere onderbrekingen, kortsluitingen, verkeerd aangesloten aders en split pairs.

• RJ45-, RJ11- en coaxondersteuning: geïntegreerde aansluitingen maken het mogelijk verschillende gangbare laagspanningskabels te testen.

• Ethernetdetectie: herkent Ethernet-poorten met geadverteerde snelheden van 10 Mbps, 100 Mbps en 1 Gbps.

• PoE-detectie: detecteert de aanwezigheid van 802.3af-compatibele Power over Ethernet-apparatuur.

• IntelliTone kabeltracering: digitale en analoge toonsignalen maken het mogelijk individuele kabels of aderparen in kabelbundels te lokaliseren.

• Zes extra remote identifiers: remote ID's 2 tot en met 7 zijn inbegrepen voor het identificeren van meerdere kabelverbindingen.

• Groot verlicht LCD-display: zorgt voor duidelijke weergave van meetresultaten, ook in minder goed verlichte technische ruimtes.

• Magnetische ophanging: de meegeleverde magnetische bevestiging maakt het mogelijk de tester tijdens werkzaamheden aan een geschikt metalen oppervlak op te hangen.

• Complete draagoplossing: de set wordt geleverd in een stevige Fluke Networks draagkoffer.

Technische specificaties MicroScanner2

• Merk: Fluke Networks

• Model: MS2-KIT

• Hoofdinstrument: MicroScanner2 Cable Verifier

• Display: monochroom LCD met achtergrondverlichting

• Testaansluitingen: RJ45, RJ11 en F-connector voor coax

• Geteste twisted-pairkabels: UTP, FTP en SSTP

• Geteste coaxiale impedanties: 50 Ω, 75 Ω en 93 Ω

• Maximale kabellengtemeting: 460 m

• Resolutie lengtemeting: 0,3 m

• Typische nauwkeurigheid lengtemeting: ±4% of ±0,6 m, waarbij de grootste waarde geldt

• NVP: door gebruiker instelbaar

• Ethernetdetectie: 10 Mbps, 100 Mbps en 1 Gbps

• PoE-detectie: 802.3af

• Kabeltracering: digitale IntelliTone- en analoge toonsignalen

• Wiremap: ja

• Remote ID-detectie: tot 7 identifiers

• Voeding MicroScanner2: 2 AA-batterijen

• Typische batterijduur MicroScanner2: 20 uur

• Afmetingen MicroScanner2 met batterijen en wiremapadapter: 7,6 x 16,3 x 3,6 cm

• Bedrijfstemperatuur: 0 tot 45 °C

• Opslagtemperatuur: -20 tot 60 °C

• Maximale gebruikshoogte: 4000 m

• Maximale opslaghoogte: 12.000 m

• Veiligheidsnorm: IEC 61010-1, 3e editie

• EMC: IEC 61326-1

• Valtest: 1 m met en zonder aangesloten wiremapadapter

Kabeltests en foutdetectie

De MicroScanner2 kan verschillende eigenschappen van koperbekabeling in één test controleren. Op het display worden onder andere de wiremap, kabellengte, kabelidentificatie en afstand tot een eventuele fout weergegeven.

De kabeltester kan onder andere de volgende fouten detecteren:

• Onderbroken aders

• Kortsluitingen

• Verkeerd aangesloten aders

• Split pairs

• Fouten op afzonderlijke geleiders

• Afstand tot een vastgestelde kabelfout

Hierdoor kan bij installatie- en onderhoudswerk sneller worden bepaald of een probleem zich in de bekabeling, aansluiting of netwerkverbinding bevindt.

IntelliTone kabeltracering

De meegeleverde IntelliTone Pro 200 probe is bedoeld voor het traceren en identificeren van kabels. De MicroScanner2 kan zowel digitale IntelliTone-signalen als conventionele analoge toonsignalen genereren.

Dit is vooral praktisch wanneer meerdere kabels samen in kabelgoten, patchkasten of technische ruimtes lopen. Met de probe kan de gewenste kabel worden teruggevonden zonder iedere kabel afzonderlijk te moeten loskoppelen of volgen.

Ethernet- en PoE-detectie

Bij aansluiting op een actieve Ethernet-poort kan de MicroScanner2 de geadverteerde snelheid van 10BASE-T-, 100BASE-TX- en 1000BASE-T-verbindingen detecteren.

Daarnaast kan het toestel controleren of een aangesloten verbinding een 802.3af-compatibele PoE-bron bevat. De MS2-KIT is daarmee geschikt voor basiscontrole van netwerkverbindingen waarbij zowel data als Power over Ethernet wordt gebruikt.

Toepassingen

De Fluke Networks MS2-KIT is geschikt voor installatie, onderhoud en foutopsporing van koperbekabeling in professionele netwerkomgevingen.

Typische toepassingen zijn:

• Installatie van databekabeling

• Controle van RJ45-netwerkkabels

• Testen van telefoonkabels

• Testen van coaxbekabeling

• Lokaliseren van kabelbreuken

• Opsporen van verkeerd aangesloten aderparen

• Identificeren van kabels in patchkasten

• Traceren van kabels in kabelgoten en bundels

• Controle van Ethernet-aansluitingen

• Detectie van 802.3af PoE

• Onderhoud van netwerkbekabeling

• Foutopsporing bij bestaande installaties

Waarom kiezen voor de Fluke Networks MS2-KIT?

De MS2-KIT brengt verschillende werkzaamheden voor kabelcontrole samen in één professionele set. Met de MicroScanner2 kunnen kabellengte, bedrading, foutlocatie en actieve netwerkdiensten worden gecontroleerd, terwijl de IntelliTone Pro 200 probe helpt om afzonderlijke kabels fysiek terug te vinden.

De zes aanvullende remote identifiers zijn vooral nuttig bij installaties met meerdere aansluitpunten. Hierdoor kunnen verschillende kabeltrajecten worden geïdentificeerd zonder telkens de tester naar het andere uiteinde van de verbinding te moeten verplaatsen.

De combinatie van tester, probe, meetkabels, remote identifiers, magnetische bevestiging en draagkoffer maakt de MS2-KIT geschikt voor technici die regelmatig netwerk- en communicatiebekabeling installeren of onderhouden.

Meegeleverd

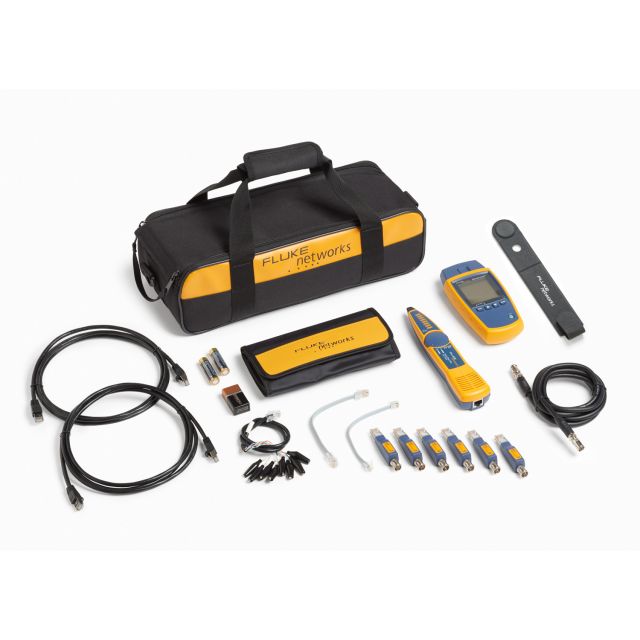

• MicroScanner2 Cable Verifier

• Hoofd-wiremapadapter

• IntelliTone Pro 200 probe

• Remote identifiers nummer 2 tot en met 7

• Afgeschermde twisted-pair RJ45-patchkabel

• RJ11-patchkabel

• RJ45-adapter naar 8 krokodillenklemmen voor blanke bedrading

• Coaxiale F-patchkabel met push-on aansluiting

• Accessoire-etui

• 2 AA-alkalinebatterijen

• 1 9 V-alkalinebatterij

• MicroScanner2 snelstartgids

• Magnetische bevestigingsriem

• IntelliTone Pro snelstartgids

• Fluke Networks draagkoffer

Belangrijke aandachtspunten

De MicroScanner2 controleert en verifieert koperbekabeling, maar is geen kabelcertificeerder voor formele certificering van geïnstalleerde datakabels volgens categorie- of klasseprestaties.

De PoE-functie van de MicroScanner2 detecteert 802.3af-compatibele PoE. Voor uitgebreidere analyse waarbij onder andere hogere PoE-klassen en beschikbaar vermogen moeten worden bepaald, is aanvullende gespecialiseerde meetapparatuur nodig.

Bij lengtemetingen is de ingestelde NVP-waarde van de kabel van invloed op de nauwkeurigheid. Voor nauwkeurige afstands- en lengtemetingen moet deze waarde daarom passend worden ingesteld voor het gebruikte kabeltype.
