Wat doet een optocoupler?
De optocoupler, of opto-isolator, is een compact maar krachtig component dat veiligheid, betrouwbaarheid en signaalkwaliteit combineert. Het laat toe om signalen over te brengen tussen twee elektrische circuits, zonder dat er een galvanische (rechtstreekse) verbinding bestaat tussen beide zijden. Dit maakt de optocoupler uitermate geschikt voor toepassingen waarbij gevoelige microcontrollers moeten samenwerken met vermogenselektronica, of waar elektrische isolatie noodzakelijk is om schade of storingen te vermijden.
Hoe werkt een optocoupler?

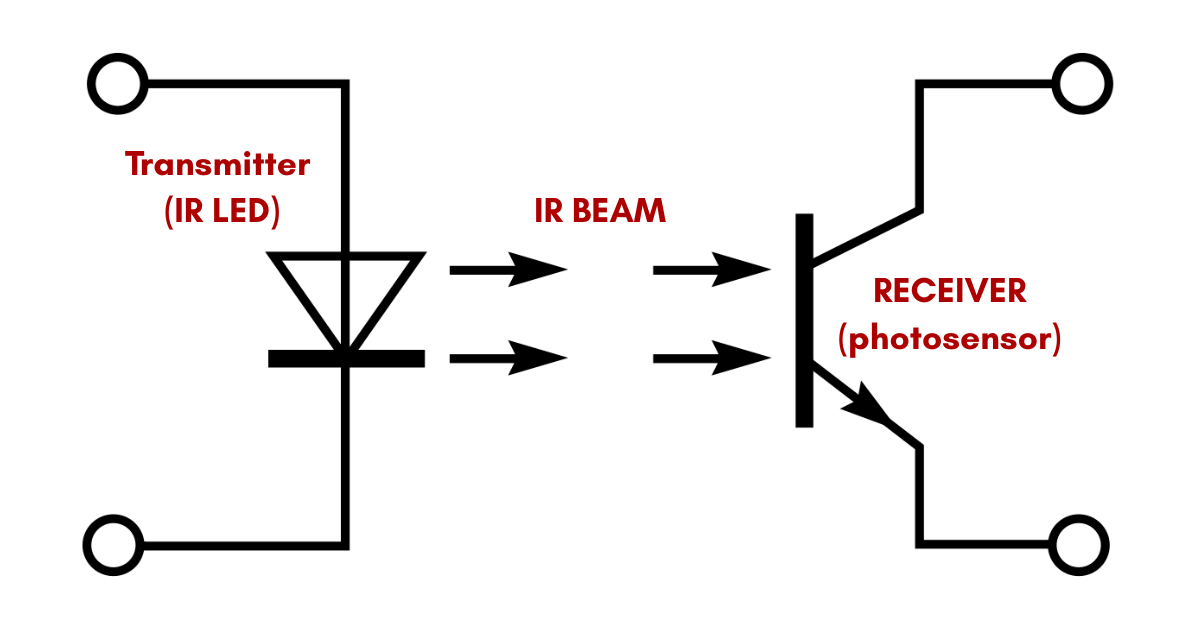

Een optocoupler bestaat uit een infrarood LED en een fotogevoelige detector (meestal een fototransistor of fotothyristor), samengebracht in één behuizing.
Wanneer een elektrisch signaal de LED aanstuurt, zendt deze licht uit. Dit licht activeert vervolgens de fototransistor aan de uitgangszijde. Het resultaat is een veilige signaaloverdracht, waarbij er geen fysieke elektrische verbinding nodig is tussen ingang en uitgang.
Waarom een optocoupler gebruiken?
Waarom een optocoupler gebruiken?
- Galvanische scheiding: Beveilig gevoelige logica tegen storingen, overspanning of aardlussen.
- Verhoogde veiligheid: Essentieel bij het schakelen van netspanningscircuits met microcontrollers.
- Stoorvrije signaaloverdracht: Vermijd EMI (elektromagnetische interferentie) in kritieke circuits.
- Veelzijdigheid: Geschikt voor digitale signaaloverdracht, AC-detectie, spanningsbewaking, PWM-isolatie en meer.
Welke optocouplers worden het vaakst gebruikt?

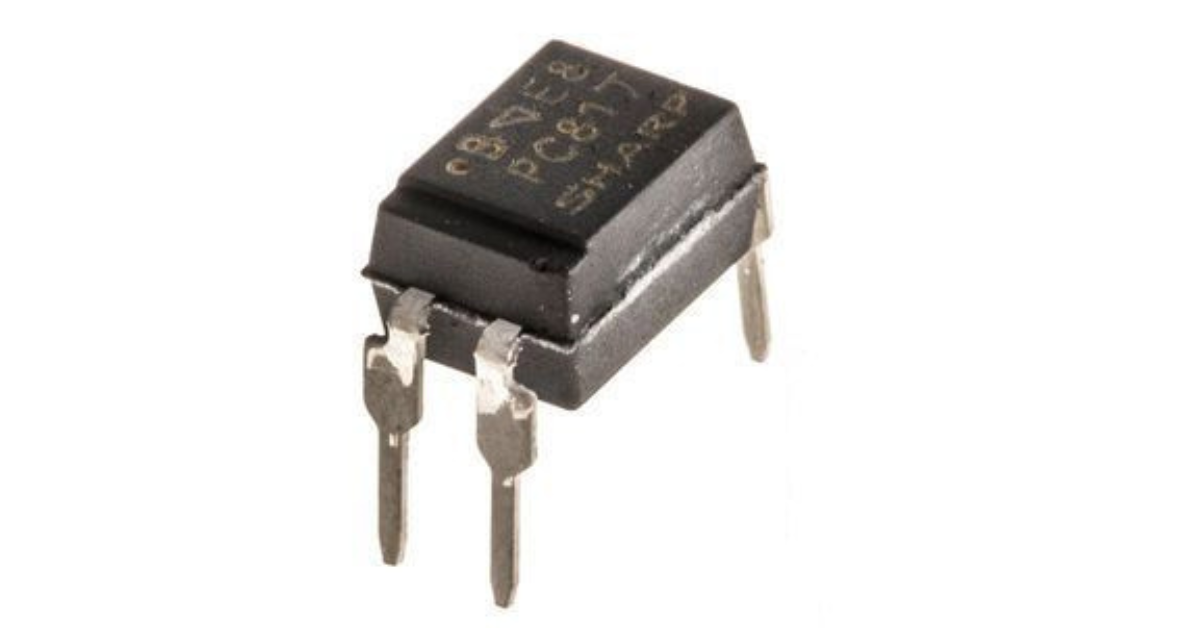

PC817 - Standaard Optocoupler
De PC817 is een populaire optocoupler met infrarood LED en fototransistor in één behuizing. Hij biedt elektrische isolatie tussen lage en hoge spanningen, en is ideaal voor basis-elektronicatoepassingen.
Belangrijkste eigenschappen
- 4-pins DIP-behuizing
- Isolatiespanning tot 5.000 V
- CTR: 50% – 600%
- Compatibel met 3.3 V en 5 V systemen
Toepassingen:
- Galvanische scheiding van signalen
- Arduino- en ESP-projecten
- Feedback in voedingen
- Basis I/O-bescherming

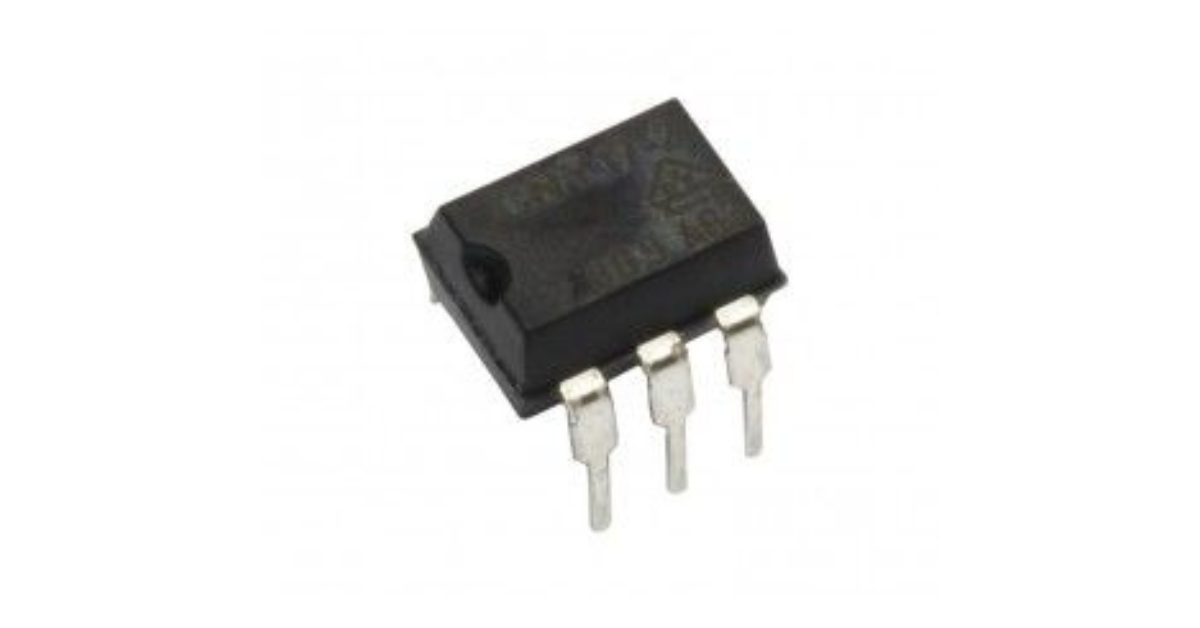

4N33 optocoupler
De 4N33 is een populaire optocoupler met een ingebouwde NPN-fototransistor en extra basisuitgang, wat extra controle en afregeling mogelijk maakt. Deze component wordt vaak gebruikt in industriële toepassingen of projecten waarbij nauwkeurige signaalcontrole vereist is.
Belangrijkste eigenschappen:
- Galvanische scheiding tot 3.5 kV
- CTR (versterking): 100–600%
- Max. uitgangsspanning: 30V
- Ideaal voor logische signaalscheiding en relaisaansturing
Toepassingen:
- Schakelen van relais of SSR’s via microcontrollers
- Galvanische scheiding van seriële communicatie
- Feedbackcircuits in geschakelde voedingen

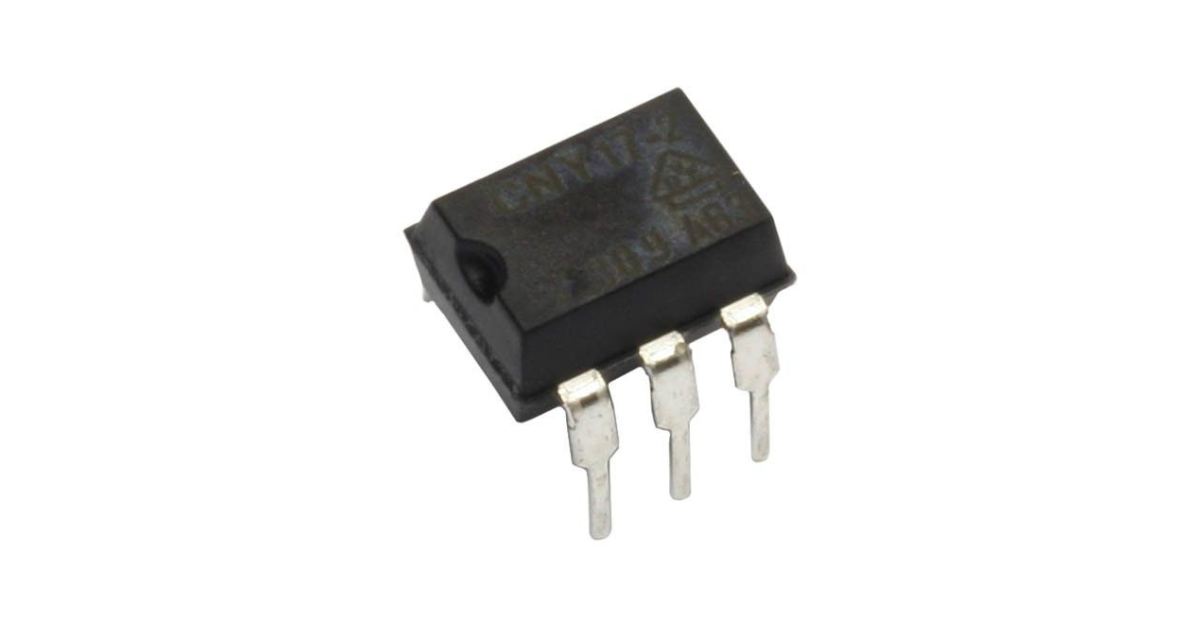

MOC3021 – Optocoupler met ingebouwde Triac-driver
De MOC3021 is speciaal ontworpen om AC-belastingen te schakelen. Hij bevat een LED aan de ingangszijde en een optisch gestuurde triac aan de uitgangszijde. Dit maakt hem bijzonder geschikt voor toepassingen met netspanning (230V), zoals het aansturen van lampen, verwarming of motoren via een microcontroller.
Belangrijkste eigenschappen:
- Schakelt tot 400 V AC
- Triggerstroom: ca. 15 mA
- Geen zero-crossing → geschikt voor dimmers
Toepassing:
-
Schakelen van 230V AC-belastingen
-
Fase-aangestuurde dimmers
-
Domotica en HVAC-regelingen
-
Solid State Relais (SSR) opbouw

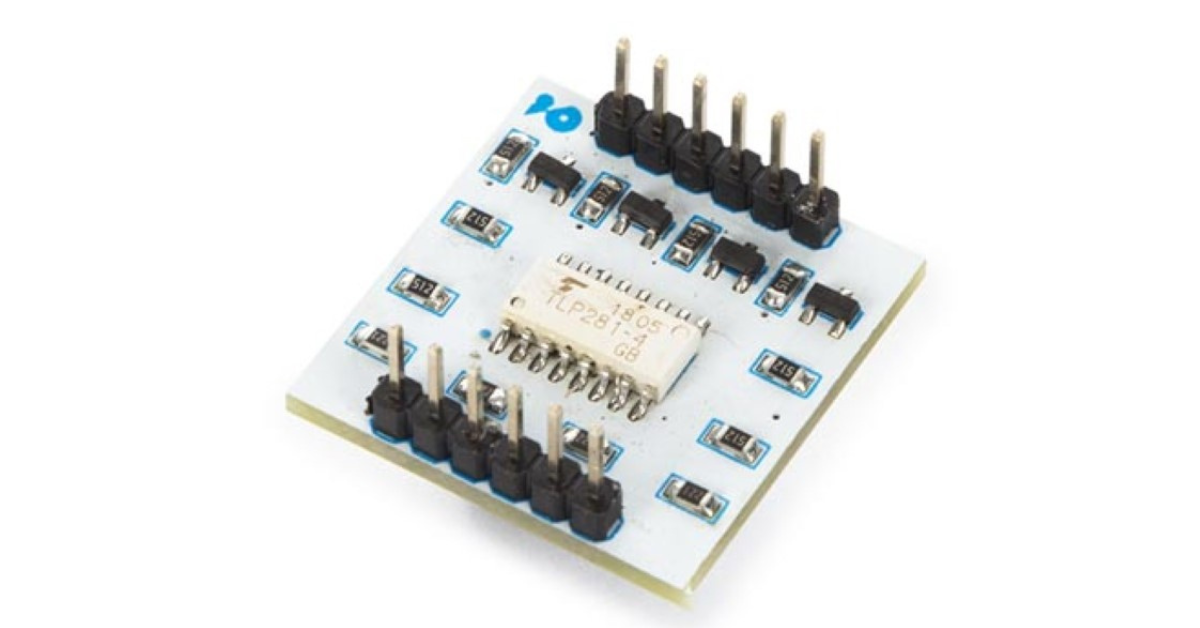

VMA452 – 4-kanaal optocoupler break-out box - TLP281
De VMA452 is een gebruiksklare opto-isolatiemodule, geschikt voor snelle integratie in projecten. Deze module is uitgerust met vier leds en ingebouwde fotodiodes, waardoor je een effectieve elektrische scheiding tussen regelaars en hoogvermogenssystemen krijgt.
Belangrijkste eigenschappen:
- Werkt op 3.3 – 5 V
- Isolatie via optocoupler (TLP281)
- Open-collector uitgang
- Perfect voor prototyping
Toepassingen:
- Signaalscheiding tussen PLC/microcontroller en externe schakelingen
- Arduino/ESP32/STM32 isolatie
- Signaalniveauschakeling (bijv. 24V naar 5V)
- Industriële signaalscheiding of I/O-isolatie
Voorraad en beschikbaarheid Optocouplers
De meeste optocouplers zijn uit voorraad leverbaar in onze Gotron-winkels in Aalst, Gent en Hasselt. Je kan de voorraad per winkel online raadplegen via de productpagina’s. Zijn specifieke types niet voorradig? We kunnen snel bijbestellen bij onze leveranciers.
Heb je nog vragen of opmerkingen? Aarzel ons niet te contacteren: via mail: info@gotron.be, telefonisch via 053 78 30 83 of neem contact op met onze winkels!
