Testprinten, (Niet-)fotogevoelige Printplaten en Breadboards

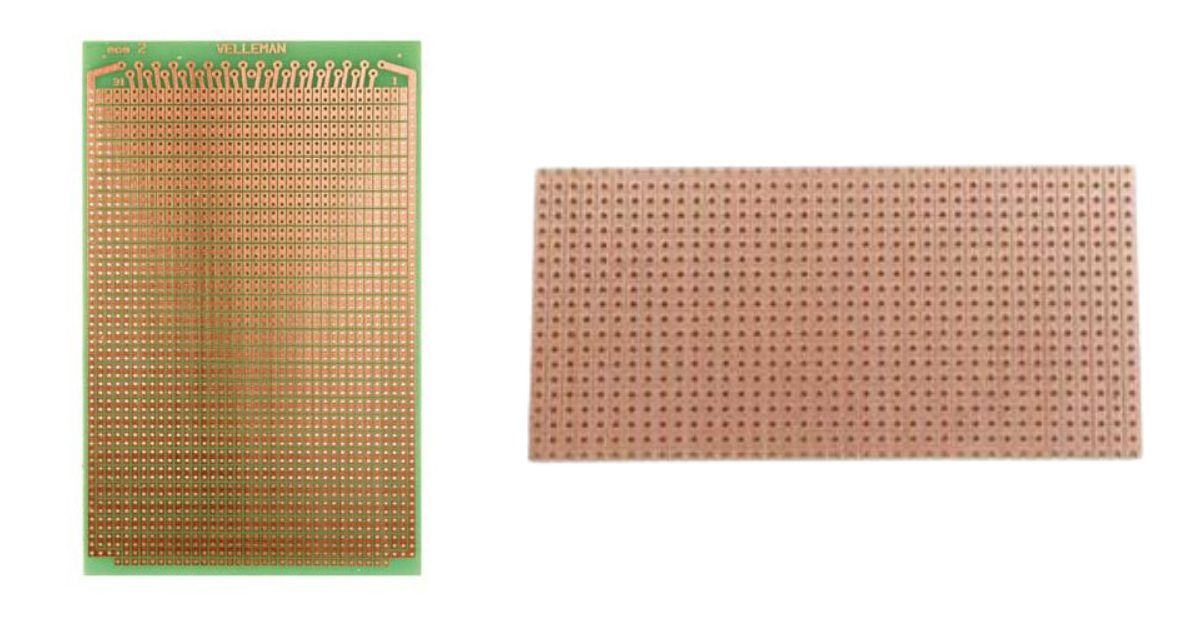

Testprinten met eilandjes zijn ideaal voor het snel bouwen en testen van schakelingen zonder dat er een specifieke lay-out nodig is. Elke soldeerplek staat op zichzelf en is niet verbonden met andere eilanden, waardoor je de volledige vrijheid hebt bij het bedraden van de schakeling.

Deze testprinten hebben banen die gedeeltelijk met elkaar verbonden zijn (per 2 of per 3). Hierdoor heb je zowel flexibiliteit als een zekere mate van vooraf bepaalde bedrading, waardoor het solderen eenvoudiger wordt en je minder bruggetjes moet leggen.

Deze printen bevatten volledig doorlopende koperen banen over de gehele lengte van de print. Dit maakt ze handig voor toepassingen waarbij meerdere componenten op dezelfde lijn verbonden moeten worden.

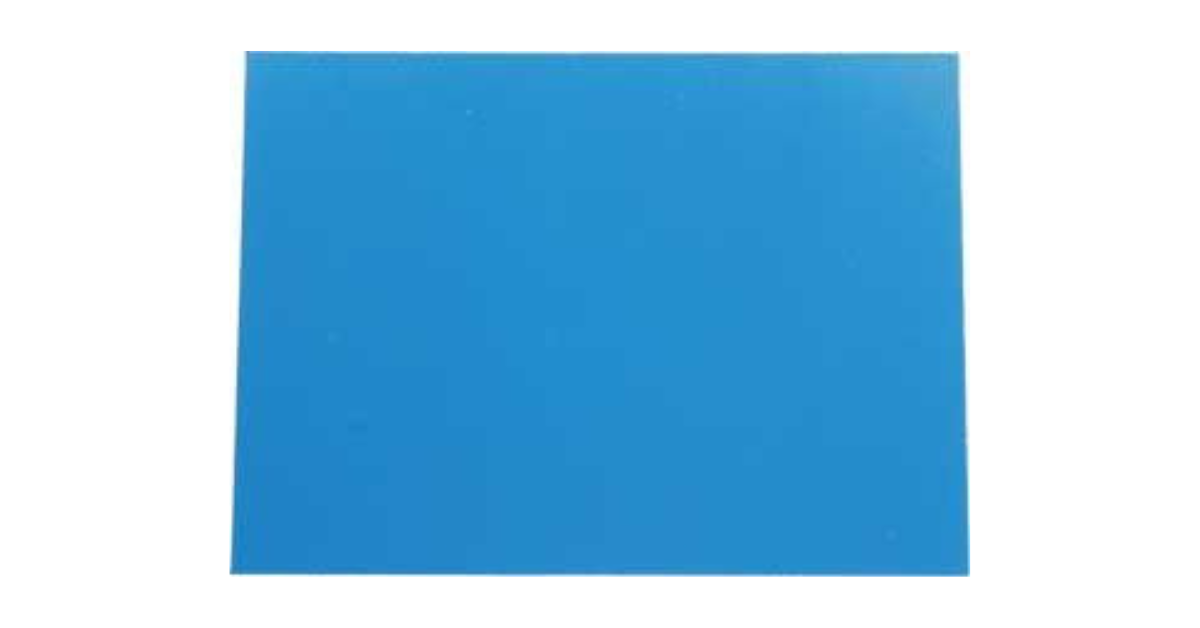

De fotogevoelige printplaten bestaan in 2 versies:

• Enkelzijdige fotogevoelige printplaten: Bij enkelzijdige fotogevoelige printplaten bevindt het koper zich slechts aan één zijde van de print. Deze printen worden belicht en geëtst om een precieze schakeling te verkrijgen. Dit type is geschikt voor eenvoudige tot middelmatige complexiteit schakelingen.
• Dubbelzijdige Fotogevoelige Printplaten: Dubbelzijdige fotogevoelige printplaten hebben koper aan beide zijden, wat meer ontwerpvrijheid biedt en compactere schakelingen mogelijk maakt. Dit type printplaat is ideaal voor complexe schakelingen waarbij verbindingen over beide zijden nodig zijn.

Ook deze bestaan in 2 versies:

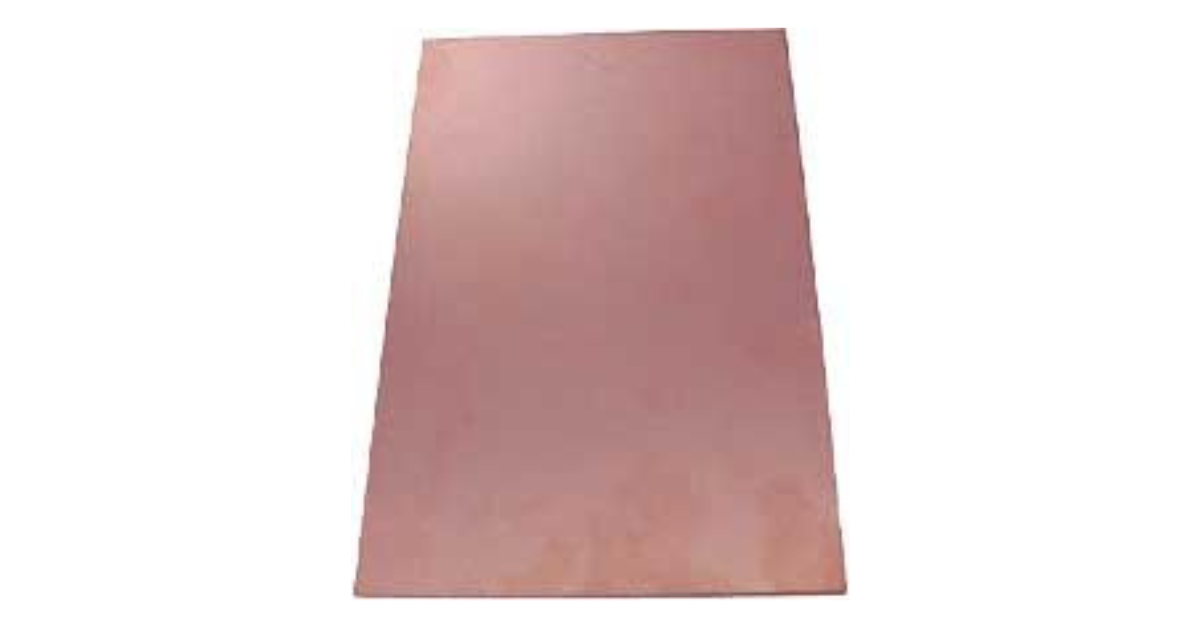

• Enkelzijdige niet-fotogevoelige Printplaat: Dit zijn eenvoudige printplaten met koper aan slechts één kant, zonder fotogevoelige laag. Ze worden vaak gebruikt voor handmatige etstechnieken en voor eenvoudige schakelingen die niet veel precisie vereisen.
• Dubbelzijdige niet-fotogevoelige Printplaat: Deze printplaten hebben koperlagen aan beide zijden, maar missen de fotogevoelige coating. Ze zijn nuttig voor complexe schakelingen waarbij handmatige etstechnieken worden toegepast zonder gebruik van belichting en ontwikkelingsprocessen.

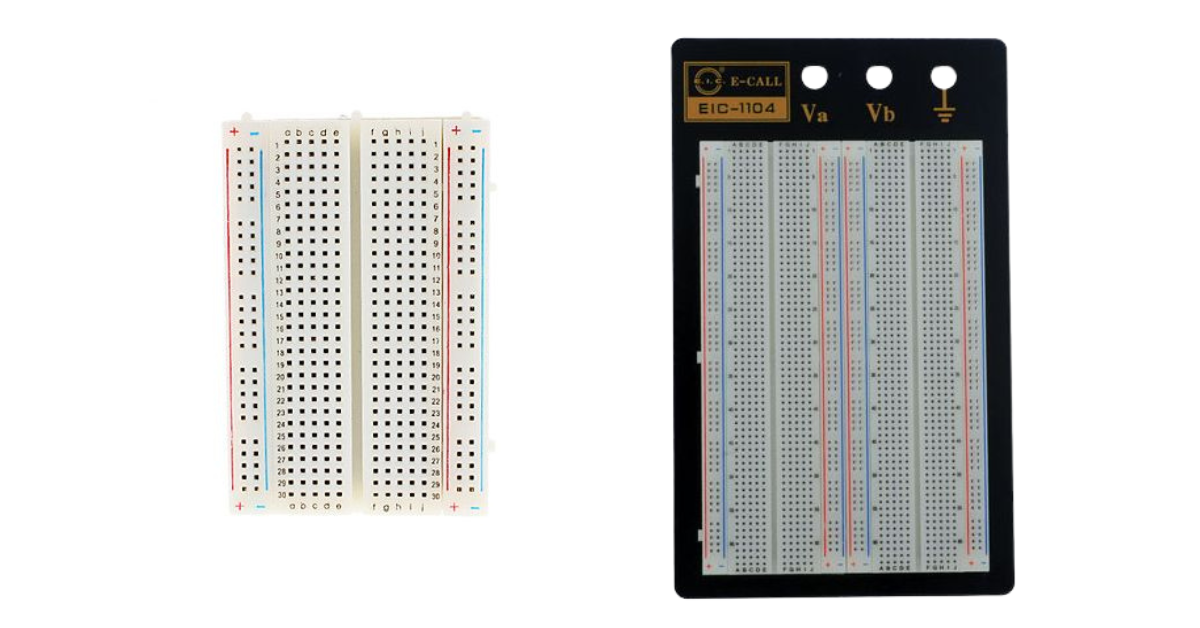

Voor wie geen permanente verbindingen wil maken, zijn breadboards een uitstekende keuze. Deze maken het mogelijk om componenten zonder solderen te verbinden, wat ideaal is voor prototyping en experimentele schakelingen. Ze zijn opgebouwd uit een raster van klemmen die elektrisch met elkaar verbonden zijn. Hierdoor kunnen componenten eenvoudig in en uit het bord worden gestoken zonder dat je hoeft te solderen. De meeste breadboards zijn ook voorzien van horizontale voedingsrails aan de randen, wat het aansluiten van stroomvoorziening vereenvoudigt.

Er zijn verschillende maten breadboards beschikbaar, variërend van kleine varianten voor eenvoudige schakelingen tot grote versies voor complexere projecten. Sommige breadboards kunnen ook aan elkaar gekoppeld worden om een groter werkgebied te creëren. Dit maakt ze bijzonder handig voor studenten, hobbyisten en ingenieurs die snel en flexibel schakelingen willen testen voordat ze een definitieve printplaat ontwerpen.
