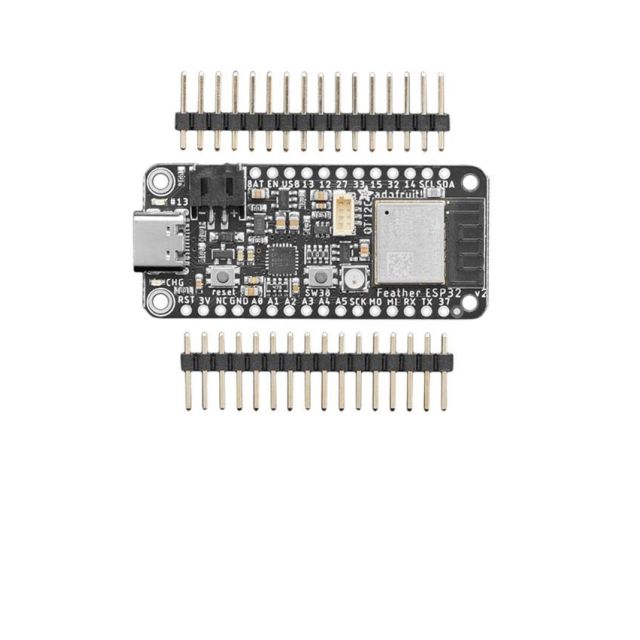

Adafruit ESP32 feather zonder headers V2 ESP32 dual core 240MHz, 8MB flash, 2MB PSRAM Wifi, bluetooth, USB-C, stemma QT

De Adafruit ESP32 Feather V2 is een compact en veelzijdig ESP32 development board met dual-core processor, WiFi, Bluetooth, 8MB Flash en 2MB PSRAM. Dankzij USB-C, STEMMA QT, geïntegreerd batterijbeheer en ondersteuning voor Arduino en MicroPython is dit board geschikt voor draadloze prototypes, IoT-toepassingen en energiezuinige embedded projecten.

Belangrijkste kenmerken en voordelen

• ESP32 dual-core processor – biedt een kloksnelheid tot 240MHz voor uiteenlopende embedded en draadloze toepassingen.

• 8MB Flash-geheugen – biedt ruime opslagcapaciteit voor firmware en programmadata.

• 2MB PSRAM – extra werkgeheugen voor grotere databuffers en toepassingen met hogere geheugeneisen.

• WiFi en Bluetooth – ondersteunt 802.11b/g/n WiFi, Bluetooth Classic en Bluetooth Low Energy.

• USB-C aansluiting – geschikt voor voeding, programmering en seriële communicatie.

• STEMMA QT connector – maakt eenvoudige I2C-verbindingen met compatibele sensoren en modules mogelijk.

• Schakelbare STEMMA QT-voeding – de voeding naar aangesloten I2C-apparatuur kan worden uitgeschakeld voor energiezuinige toepassingen.

• Ingebouwde LiPo-laadfunctie – een aangesloten lithium-polymeeraccu kan via USB-C worden opgeladen.

• Batterijmonitoring – geïntegreerde spanningsmeting voor een aangesloten LiPo-batterij.

• Programmeerbare NeoPixel – ingebouwde RGB-led met afzonderlijk regelbare voeding.

• Extra gebruikersknop – tactiele schakelaar aangesloten op input pin 38.

• Geïntegreerde PCB-antenne – ontworpen voor WiFi- en Bluetooth-communicatie zonder externe antenne.

• Energiezuinig ontwerp – geschikt voor toepassingen met slaapmodi en batterijvoeding.

• Feather-formaat – bruikbaar met het brede Adafruit FeatherWing-ecosysteem.

• Losse headers meegeleverd – de pinheaders kunnen naar behoefte op het board worden gesoldeerd.

Technische specificaties

• Producttype: development board / microcontrollerboard

• Microcontroller: ESP32

• Processor: dual-core Tensilica LX6

• Maximale kloksnelheid: 240MHz

• Rekencapaciteit: 600 DMIPS

• Geïntegreerd SRAM: 520KB

• Flashgeheugen: 8MB

• PSRAM: 2MB

• WiFi: 802.11b/g/n HT40

• Bluetooth: Bluetooth Classic en Bluetooth Low Energy

• Antenne: geïntegreerde PCB-antenne

• USB-aansluiting: USB Type-C

• Voedingsopties: USB-C of LiPo-batterij

• Batterijladen: geïntegreerd via USB-C

• Batterijmonitor: aanwezig

• STEMMA QT: aanwezig

• STEMMA QT-interface: I2C

• STEMMA QT-voeding: schakelbaar

• NeoPixel RGB-led: aanwezig

• Resetknop: aanwezig

• Gebruikersknop: aanwezig op input pin 38

• UART: 3 hardware-UART-interfaces

• SPI: 3 hardware-SPI-interfaces

• I2C: 2 hardware-I2C-interfaces

• ADC: 12 ingangskanalen

• I2S: 2 interfaces

• DAC: 2 uitgangen

• Capacitieve touch: 10 interfaces

• PWM/timer: beschikbaar op GPIO-pinnen

• SDIO: controller of peripheral tot 50MHz

• SD-kaartinterface: ondersteund

• Debuginterface: OpenOCD met 32KB TRAX-buffer

• 32kHz kristaloscillator: aanwezig

• Hall-sensor: geïntegreerd

• Programmeerondersteuning: Arduino en MicroPython

• Afmetingen: 52,3 × 22,8 × 7,2mm

• Gewicht: 6,0g

• Headers: losse 0,1-inch headers meegeleverd

• Modulecertificering: FCC/CE

Draadloze connectiviteit

De geïntegreerde ESP32 combineert WiFi met zowel Bluetooth Classic als Bluetooth Low Energy. Daardoor kan het board worden ingezet voor lokale netwerkverbindingen, communicatie met mobiele apparaten en uiteenlopende Internet of Things-toepassingen.

De module beschikt over een afgestemde PCB-antenne, zodat geen afzonderlijke externe antenne nodig is voor standaard draadloze toepassingen.

Geheugen en prestaties

De dual-core ESP32-processor draait tot 240MHz en beschikt over 520KB intern SRAM. Daarnaast bevat deze Feather V2 8MB Flash en 2MB PSRAM.

De extra PSRAM is met name nuttig bij toepassingen die grotere databuffers nodig hebben. De combinatie van processorcapaciteit, geheugen en draadloze connectiviteit maakt het board bruikbaar voor zowel eenvoudige sensortoepassingen als uitgebreidere embedded projecten.

STEMMA QT en uitbreidingen

Via de geïntegreerde STEMMA QT-aansluiting kunnen compatibele I2C-sensoren en uitbreidingsmodules eenvoudig worden aangesloten. De 3,3V-voeding van deze aansluiting kan softwarematig worden uitgeschakeld, wat helpt om het stroomverbruik in batterijgevoede toepassingen te beperken.

Het board maakt bovendien deel uit van het Adafruit Feather-ecosysteem en kan daardoor worden gecombineerd met een groot aantal FeatherWing-uitbreidingen.

Voeding en energiezuinig gebruik

De ESP32 Feather V2 kan worden gevoed via USB-C of een LiPo-batterij. Wanneer het board via USB wordt gevoed, kan een aangesloten LiPo-batterij worden opgeladen.

Voor energiezuinige projecten kunnen onder meer de NeoPixel en de externe I2C-voeding worden uitgeschakeld. Het board is ontworpen voor slaapmodi en kan in deep sleep een zeer laag stroomverbruik bereiken.

Programmering en ontwikkeling

De Adafruit ESP32 Feather V2 werkt met Arduino en MicroPython en beschikt over een geïntegreerde USB-naar-serieelinterface voor programmering en debugging.

Dankzij interfaces zoals UART, SPI, I2C, ADC, DAC en I2S kunnen uiteenlopende sensoren, displays, actuatoren en andere elektronische modules worden aangesloten.

Toepassingen

• IoT-projecten

• Draadloze sensoren

• WiFi- en Bluetooth-toepassingen

• Domotica en automatisering

• Datalogging

• Batterijgevoede elektronica

• Embedded prototypes

• STEMMA QT-sensorprojecten

• Breadboardopstellingen

• Onderwijs en elektronicaontwikkeling

• FeatherWing-gebaseerde projecten

Waarom kiezen voor de Adafruit ESP32 Feather V2?

De ESP32 Feather V2 combineert krachtige draadloze connectiviteit met 8MB Flash, 2MB PSRAM, USB-C, STEMMA QT en ingebouwd batterijbeheer in een compact Feather-formaat. Hierdoor is het board geschikt voor gebruikers die één platform zoeken voor zowel draadloze communicatie als flexibele hardware-uitbreiding.

De losse meegeleverde headers bieden bovendien vrijheid bij de montage. Je kunt ze zelf solderen wanneer breadboardgebruik of een specifieke mechanische configuratie gewenst is.

Belangrijk bij gebruik

De meegeleverde pinheaders zijn niet voorgemonteerd. Voor gebruik op een standaard breadboard moeten deze eerst op het board worden gesoldeerd.

Bij het overzetten van projecten van de oudere ESP32 Feather moet rekening worden gehouden met gewijzigde ESP32-pinnummers voor I2C, UART en SPI. De fysieke posities van SDA, SCL, RX, TX, SCK, MOSI en MISO zijn behouden, maar de interne GPIO-toewijzing is gewijzigd.

De extra pin naast TX is gewijzigd van pin 21 naar pin 37 en is input-only.

Een LiPo-batterij en USB-kabel worden niet meegeleverd.
