ADS1115 16-bit ADC - 4 channel met programmeerbare gain Amplifier
- Resolutie: 16-bit
- Kanalen: 4 single-ended en 2 differentieel
- interface: I2C, adressen: 0x48-0x4B
- Sample rate: 8-860 SPS, voeding: 2,0-5,5V
| Referentie | ADA1085 |
|---|---|
| EAN code | 02046555864771 |
| Merk | ADAFRUIT |
| Merk | ADAFRUIT |
| Zolang de voorraad strekt | Nee |

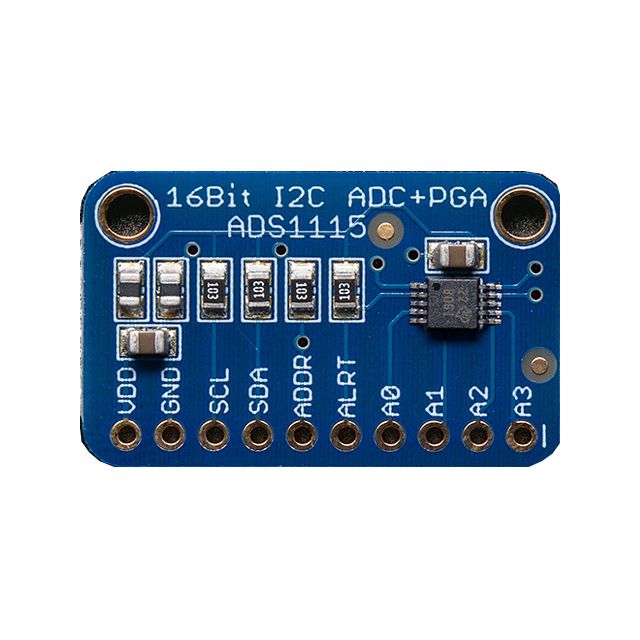

ADS1115 16-Bit ADC - 4 Channel with Programmable Gain Amplifier
De ADS1115 16-Bit ADC is een 4-kanaals analoog-naar-digitaalconverter met programmeerbare gain amplifier voor nauwkeurige metingen via I2C. Deze breakout biedt 16-bit resolutie tot 860 samples per seconde en kan worden gebruikt als 4 single-ended ingangen of 2 differentiële ingangen. Dankzij de STEMMA QT / Qwiic-aansluitingen is de module eenvoudig te koppelen in een I2C-opstelling.
Primaire SEO-keywords: ADS1115 16-Bit ADC, 4-kanaals ADC, I2C ADC breakout, STEMMA QT ADC, Qwiic ADC.
Belangrijkste kenmerken en voordelen
- 16-bit ADC: hoge resolutie voor nauwkeurige analoge metingen.
- 4-kanaals ingang: te gebruiken als 4 single-ended of 2 differentiële ingangen.
- Programmeerbare gain amplifier: tot x16 voor kleinere signalen.
- Brede voedingsrange: werkt van 2,0V tot 5,5V.
- STEMMA QT / Qwiic: eenvoudige plug-and-play aansluiting op I2C-projecten.
- Adresselectie via jumpers: tot 4 ADS1115-modules op dezelfde I2C-bus.
Technische specificaties
- Resolutie: 16-bit
- Datasnelheid: 8SPS tot 860SPS
- Ingangen: 4 single-ended of 2 differentiële
- Versterking: programmeerbare PGA tot x16
- Voedingsspanning: 2,0V tot 5,5V
- Stroomverbruik: 150µA in continuous mode; single-shot mode met auto shut-down
- Interface: I2C
- I2C-adressen: 0x48 tot 0x4B, selecteerbaar met jumpers
- Afmetingen: 25,4 x 17,8 x 4,6 mm
- Gewicht: 1,8 g
Toepassingsgebieden
- Microcontrollers zonder ingebouwde ADC
- Nauwkeurige metingen van analoge signalen
- Arduino-, Raspberry Pi- en CircuitPython-projecten
Aandachtspunten & belangrijke informatie
- Een QT-kabel is niet inbegrepen.
- De module wordt geleverd met een stuk standaard 0,1 inch header voor gebruik op breadboard of perfboard.
- Voorbeelden en handleidingen zijn beschikbaar voor Raspberry Pi, Arduino en CircuitPython.
Bron: https://www.adafruit.com/product/1085
