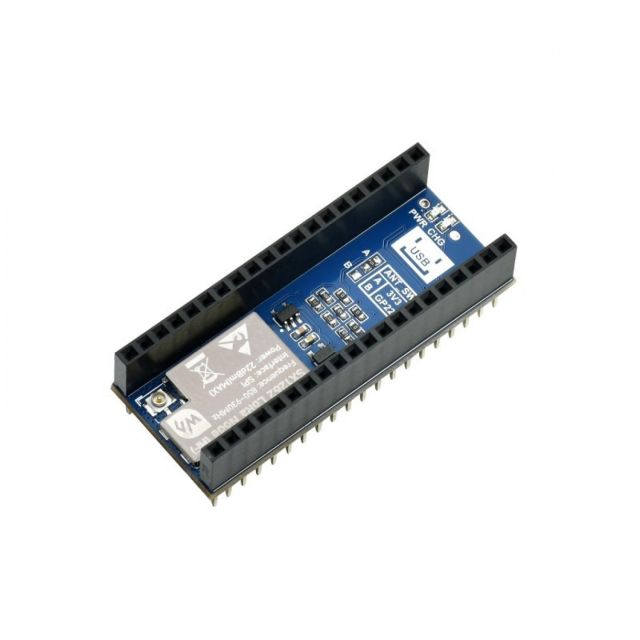

Waveshare Pico-LoRa-SX1262-868 LoRaWAN uitbreidingsmodule 868MHz voor Raspberry Pi Pico

De Pico-LoRa-SX1262-868M is een LoRa node uitbreidingsmodule voor Raspberry Pi Pico met SX1262-chip en ondersteuning voor LoRaWAN. De module werkt op de 868 MHz-band en is geschikt voor draadloze IoT-toepassingen waarbij groot bereik, laag verbruik en stabiele communicatie belangrijk zijn.

Belangrijkste kenmerken en voordelen

• SX1262 LoRa-module: gebaseerd op de SX1262 en ontworpen voor betere prestaties dan de SX127X-serie.
• Geschikt voor Raspberry Pi Pico: voorzien van een standaard Raspberry Pi Pico-header voor directe aansluiting op Raspberry Pi Pico-serie boards.
• Ondersteuning voor LoRaWAN: kan via een LoRa-gateway verbinding maken met onder andere TTN- en ChirpStack-servers.
• 868 MHz-frequentieband: deze uitvoering werkt binnen het bereik van 863 tot 870 MHz.
• Ondersteuning voor LoRa en FSK/GFSK: geschikt voor flexibele draadloze communicatie met hoge storingsbestendigheid.
• Hoge ontvangstgevoeligheid: ontvangstgevoeligheid tot -148 dBm voor betrouwbare communicatie over grotere afstanden.
• Programmeerbaar zendvermogen: zendvermogen tot 22 dBm.
• Stabiele werking bij temperatuurschommelingen: uitgerust met een actief temperatuurgecompenseerde kristaloscillator voor langdurige werking bij hoge en lage temperaturen.
• Batterijaansluiting en laadfunctie: voorzien van PH1.25-batterijheader en MCP73831-laad-IC voor aansluiting van een oplaadbare lithiumbatterij.
• Ontwikkelresources beschikbaar: wordt geleverd met documentatie en C-voorbeelden.

Technische specificaties

• Producttype: LoRa node uitbreidingsmodule
• Model: Pico-LoRa-SX1262-868M
• Geschikt voor: Raspberry Pi Pico-serie boards
• LoRa-chip: SX1262
• Frequentieband: 868 MHz
• Frequentiebereik: 863 tot 870 MHz
• Ondersteunde protocollen: LoRaWAN
• Modulatie: LoRa, FSK, GFSK
• Zendvermogen: tot 22 dBm
• Zendstroom: 118 mA bij 22 dBm
• Ontvangststroom: 5,3 mA bij 125 kHz
• Ontvangstgevoeligheid: tot -148 dBm
• Communicatie-interface: SPI
• Werkspanning: 3,3 V
• Datapakket-engine: tot 256 bytes
• Functies: preamble detection, CRC
• Bedrijfstemperatuur: -40 tot 85 °C
• Afmetingen: 21,00 × 52,00 mm
• Antenne-aansluiting: IPEX 1
• Batterijaansluiting: PH1.25
• Laad-IC: MCP73831
• Statusindicatoren: PWR en CHG
• Voedingsschakelaar: aanwezig

Toepassingen

De Pico-LoRa-SX1262-868M is geschikt voor draadloze IoT- en datacommunicatieprojecten met Raspberry Pi Pico. Typische toepassingen zijn industriële besturing, smart home-toepassingen en dataverzameling op afstand.

Waarom kiezen voor deze LoRa-module?

Deze module combineert LoRaWAN-ondersteuning met de Raspberry Pi Pico-vormfactor, waardoor hij eenvoudig in Pico-projecten kan worden geïntegreerd. De hoge ontvangstgevoeligheid, het programmeerbare zendvermogen en de ondersteuning voor LoRa en FSK/GFSK maken de module geschikt voor toepassingen waar stabiele draadloze communicatie belangrijk is. De geïntegreerde batterijaansluiting en laadcontroller maken gebruik met een oplaadbare lithiumbatterij mogelijk.

Belangrijke aandachtspunten

• Raspberry Pi Pico is niet inbegrepen.
• Voor LoRaWAN-gebruik is een geschikte LoRa-gateway nodig.
• Deze uitvoering is de 868 MHz-versie met een frequentiebereik van 863 tot 870 MHz.
• Controleer voor gebruik altijd of de gekozen frequentieband geschikt is voor de regio en toepassing.
• De module werkt op 3,3 V en communiceert via SPI.

Inhoud van de verpakking

• Pico-LoRa-SX1262-868M module
• 3,7 V 600 mAh Li-po batterij
• 2 dB antenne
• IPEX1 naar SMA-kabel
