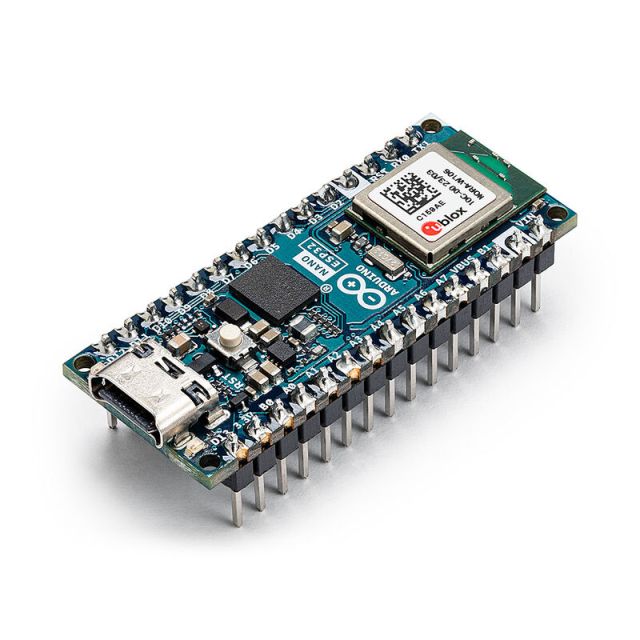

Arduino Nano ESP32 met headers

De Arduino Nano ESP32 met headers is een compact 32-bit ontwikkelbord op basis van de u-blox NORA-W106-module met ESP32-S3. Het board combineert WiFi, Bluetooth Low Energy, 8 MB RAM, 16 MB extern flashgeheugen en een processorsnelheid tot 240 MHz in het bekende Arduino Nano-formaat. Dankzij de voorgemonteerde headers is deze uitvoering direct geschikt voor breadboards en andere prototyping-opstellingen.

Belangrijkste kenmerken en voordelen

• ESP32-S3-platform – gebaseerd op de u-blox NORA-W106-module.

• Processorsnelheid tot 240 MHz – geschikt voor uitgebreide IoT-, automatiserings- en embedded projecten.

• Geïntegreerde WiFi – maakt draadloze netwerkverbindingen mogelijk zonder externe module.

• Bluetooth Low Energy – geschikt voor communicatie met compatibele draadloze apparaten.

• 8 MB RAM – biedt ruimte voor uitgebreidere toepassingen.

• 16 MB extern flashgeheugen – voor programma's en gegevens.

• 14 digitale I/O-pinnen – voor sensoren, actuatoren en andere elektronische componenten.

• 8 analoge ingangen – geschikt voor het uitlezen van analoge signalen.

• 5 PWM-pinnen – voor regelbare uitgangen.

• Alle digitale pinnen ondersteunen externe interrupts – praktisch voor snelle reactie op externe signalen.

• USB-C-aansluiting – moderne aansluiting voor voeding en programmering.

• Ingebouwde RGB-led – beschikbaar voor statusweergave en eigen toepassingen.

• Arduino Cloud compatibel – geschikt voor verbonden IoT-projecten.

• MicroPython-ondersteuning – naast de Arduino-ontwikkelomgeving kan ook met MicroPython worden gewerkt.

• Voorgemonteerde headers – direct inzetbaar op een breadboard of in geschikte female headers.

• Compact Nano-formaat – slechts 45 x 18 mm.

Technische specificaties

• Producttype: microcontroller ontwikkelbord

• Merk: Arduino

• Model: Nano ESP32 met headers

• Microcontrollermodule: u-blox NORA-W106

• Microcontrollerplatform: ESP32-S3

• Maximale processorsnelheid: 240 MHz

• ROM: 384 kB

• SRAM: 512 kB

• RAM in NORA-W106-10B: 8 MB

• Extern flashgeheugen: 128 Mbit / 16 MB

• Digitale I/O-pinnen: 14

• Analoge ingangen: 8

• PWM-pinnen: 5

• Externe interrupts: alle digitale pinnen

• Ingebouwde LED: pin 13

• Ingebouwde RGB-led: pinnen 14–16

• I/O-spanning: 3,3 V

• Nominale ingangsspanning: 6–21 V

• Maximale source current per I/O-pin: 40 mA

• Maximale sink current per I/O-pin: 28 mA

• USB-aansluiting: USB-C

• Breedte: 18 mm

• Lengte: 45 mm

• Headers: voorgemonteerd

Draadloze communicatie

De NORA-W106-module verzorgt zowel WiFi als Bluetooth Low Energy. Hierdoor kan het board rechtstreeks worden gebruikt voor draadloos verbonden projecten zonder een afzonderlijke communicatiemodule toe te voegen.

Mogelijke toepassingen zijn onder andere:

• IoT-sensoren

• Draadloze dataloggers

• Domotica

• Bediening via smartphone

• Cloudverbonden apparaten

• Draadloze automatiseringsprojecten

Communicatie-interfaces

Voor communicatie met externe elektronica ondersteunt de Nano ESP32 verschillende seriële interfaces:

• UART: 2x

• I²C: 1x

• I²C SDA: A4

• I²C SCL: A5

• SPI COPI: D11

• SPI CIPO: D12

• SPI SCK: D13

• SPI Chip Select: vrij te kiezen GPIO

Hierdoor kan het board worden gecombineerd met uiteenlopende sensoren, displays, geheugenmodules en andere randapparatuur.

Arduino en MicroPython

De Arduino Nano ESP32 kan binnen het Arduino-ecosysteem worden geprogrammeerd en is compatibel met Arduino Cloud. Dit maakt het mogelijk om variabelen en apparaten via internet te verbinden en te beheren.

Daarnaast ondersteunt het board MicroPython. Hierdoor kan dezelfde hardware ook worden gebruikt voor projecten waarbij programmeren in Python gewenst is.

Voorgemonteerde headers

Deze uitvoering wordt geleverd met reeds gemonteerde pinheaders. Daardoor kan het board rechtstreeks worden geplaatst in:

• Breadboards

• Prototypingboards

• Geschikte female headers

• Testopstellingen

Solderen van de standaard pinheaders is hierdoor niet nodig voordat met een breadboardproject wordt gestart.

Toepassingen

De Arduino Nano ESP32 is geschikt voor onder andere:

• Internet of Things

• Domotica

• Draadloze sensornetwerken

• Robotica

• Embedded systemen

• Automatisering

• Dataregistratie

• MicroPython-projecten

• Elektronica-onderwijs

• Compacte prototypes

• Smart devices

• Makerprojecten

Waarom kiezen voor de Arduino Nano ESP32?

De Nano ESP32 combineert de compacte vormfactor van de Arduino Nano met de prestaties en draadloze mogelijkheden van het ESP32-S3-platform. WiFi en Bluetooth zijn rechtstreeks geïntegreerd en het board beschikt over aanzienlijk geheugen voor uitgebreidere toepassingen.

De voorgemonteerde headers maken deze uitvoering bijzonder praktisch voor prototyping. Het board kan direct in een breadboard worden geplaatst, terwijl ondersteuning voor zowel Arduino als MicroPython flexibiliteit biedt bij het ontwikkelen van software.

Conformiteit

Voor de Arduino Nano ESP32 met headers worden onder andere de volgende conformiteiten vermeld:

• CE

• FCC

• RoHS

• ISED/IC

• MIC

• UKCA

• RCM

Belangrijk om te weten

De I/O-pinnen werken op 3,3 V. Sluit daarom geen incompatibele 5V-signalen rechtstreeks op de GPIO-pinnen aan.

De nominale externe ingangsspanning bedraagt 6 tot 21 V. Houd bij het voeden en aansluiten van externe componenten altijd rekening met de toegestane spannings- en stroomwaarden.

Deze uitvoering heeft voorgemonteerde headers en is daardoor verschillend van de Nano ESP32-uitvoering zonder headers.
