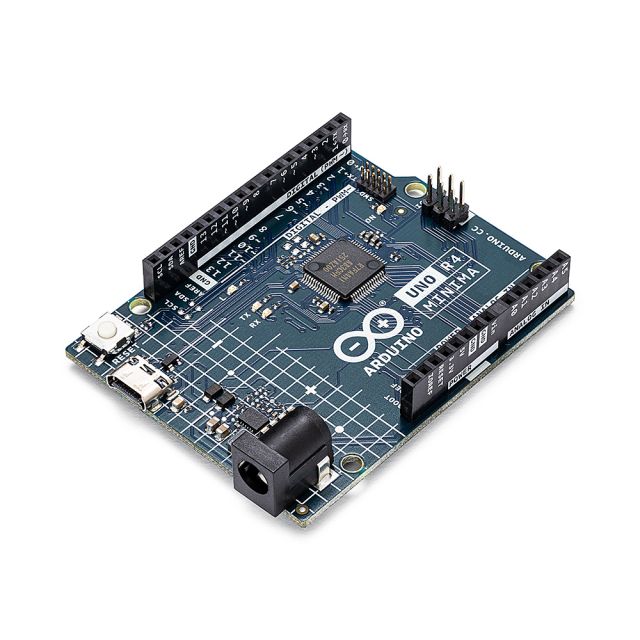

Arduino UNO R4 Minima

De Arduino UNO R4 Minima is een 32-bit microcontrollerboard in het klassieke Arduino UNO-formaat. Het board is gebaseerd op de Renesas RA4M1 met een Arm Cortex-M4 processor op 48 MHz en beschikt over meer geheugen en extra randapparatuur dan eerdere UNO-generaties. Dankzij de 5 V werkspanning blijft de UNO R4 Minima hardwarematig compatibel met veel bestaande UNO-shields en accessoires die eveneens op 5 V werken.

Belangrijkste kenmerken en voordelen

• 32-bit Renesas RA4M1 microcontroller – gebaseerd op een Arm Cortex-M4-processor voor meer rekenkracht dan klassieke 8-bit UNO-boards.

• Kloksnelheid van 48 MHz – geschikt voor uitgebreidere elektronica-, automatiserings- en programmeerprojecten.

• 256 kB flashgeheugen – biedt meer ruimte voor programma's en uitgebreidere toepassingen.

• 32 kB SRAM – beschikbaar voor variabelen en tijdelijke gegevens tijdens programma-uitvoering.

• 8 kB gegevensgeheugen – voor gegevens die bewaard moeten blijven.

• 5 V werkspanning – behoudt compatibiliteit met veel bestaande UNO-hardware en 5V-accessoires.

• 14 digitale I/O-pinnen – geschikt voor het aansluiten van sensoren, actuatoren, schakelaars en andere componenten.

• 6 analoge ingangen – voor het uitlezen van analoge sensoren en signalen.

• 6 PWM-pinnen – geschikt voor onder andere LED-dimming en motorsturing.

• Analoge DAC-uitgang – biedt een echte digitaal-naar-analooguitgang voor toepassingen waarbij een analoge uitgangsspanning nodig is.

• CAN-bus ondersteuning – maakt communicatie met geschikte CAN-systemen mogelijk.

• USB-C-aansluiting – moderne aansluiting voor programmeren en voeding.

• Breed voedingsbereik – de VIN-ingang ondersteunt 6 tot 24 V DC.

• Klassieke UNO-vormfactor – geschikt voor veel bestaande behuizingen, shields en experimenteeropstellingen.

Technische specificaties

• Producttype: microcontroller ontwikkelbord

• Merk: Arduino

• Model: UNO R4 Minima

• Microcontroller: Renesas RA4M1

• Microcontrollerreferentie: R7FA4M1AB3CFM

• Architectuur: 32-bit Arm Cortex-M4

• Kloksnelheid: 48 MHz

• Werkspanning: 5 V

• Ingangsspanning VIN: 6–24 V DC

• Maximale stroom per I/O-pin: 8 mA

• Digitale I/O-pinnen: 14

• Analoge ingangen: 6

• PWM-pinnen: 6

• DAC-uitgangen: 1

• UART: 1

• I²C: 1

• SPI: 1

• CAN-bus: 1

• Flashgeheugen: 256 kB

• SRAM: 32 kB

• Gegevensgeheugen: 8 kB

• USB-aansluiting: USB-C

• USB-functie: programmering

• Breedte: 53,34 mm

• Lengte: 68,85 mm

• Conformiteit: CE, FCC, UKCA, RoHS, REACH, RCM en ISED/IC

Aansluitingen en communicatie

De Arduino UNO R4 Minima beschikt over 14 digitale I/O-pinnen en 6 analoge ingangen. Zes digitale pinnen ondersteunen PWM, waardoor onder andere LED's, motorsturingen en andere regelbare toepassingen kunnen worden aangestuurd.

Voor communicatie met sensoren en randapparatuur ondersteunt het board UART, I²C en SPI. Daarnaast beschikt de RA4M1 over een geïntegreerde CAN-controller, waardoor het board ook kan worden gebruikt in projecten waarbij CAN-communicatie nodig is.

De geïntegreerde DAC biedt een echte analoge uitgang en vergroot de mogelijkheden voor projecten met analoge signaalgeneratie.

Voeding

De UNO R4 Minima kan via de USB-C-aansluiting of via een externe voedingsbron worden gevoed.

• Werkspanning elektronica: 5 V

• Voeding via USB-C: ja

• Externe voeding via VIN: 6–24 V DC

• Externe voedingsaansluiting: DC-barreljack aanwezig

Het brede VIN-bereik maakt het board geschikt voor verschillende voedingsoplossingen binnen elektronische prototypes en ingebouwde toepassingen.

Compatibiliteit

De Arduino UNO R4 Minima behoudt de vertrouwde UNO-vormfactor en werkt met 5V-logica. Hierdoor kunnen veel shields en accessoires die voor eerdere UNO-generaties zijn ontwikkeld ook hardwarematig worden aangesloten.

Door de overgang van een AVR-microcontroller naar de 32-bit Renesas RA4M1 is softwarecompatibiliteit met oudere libraries en projecten echter niet in alle gevallen gegarandeerd. Software die specifiek afhankelijk is van de architectuur of registers van oudere AVR-processoren kan aanpassing vereisen.

Toepassingen

De Arduino UNO R4 Minima is geschikt voor uiteenlopende elektronica- en programmeerprojecten, zoals:

• Elektronica-educatie

• Prototyping

• Robotica

• Sensorprojecten

• Automatisering

• Motor- en LED-besturing

• CAN-bus experimenten

• Analoge signaalgeneratie

• Interactieve installaties

• Embedded toepassingen

• Hobby- en makerprojecten

Dankzij de combinatie van de bekende UNO-vormfactor en een krachtigere 32-bit microcontroller is het board geschikt voor zowel gebruikers die met Arduino beginnen als voor uitgebreidere projecten.

Waarom kiezen voor de Arduino UNO R4 Minima?

De UNO R4 Minima behoudt de eenvoud en vormfactor van de klassieke Arduino UNO, maar voegt een modernere 32-bit architectuur, meer geheugen en extra functies toe. De Renesas RA4M1 met Arm Cortex-M4 biedt meer rekenkracht, terwijl functies zoals CAN-bus en een geïntegreerde DAC nieuwe toepassingsmogelijkheden bieden.

De 5 V werkspanning en standaard UNO-pinindeling maken het bovendien eenvoudiger om bestaande hardware opnieuw te gebruiken. Hierdoor vormt de UNO R4 Minima een praktische keuze voor gebruikers die van een klassieke UNO willen overstappen naar een krachtiger platform zonder de vertrouwde vormfactor te verlaten.

Belangrijk om te weten

De Arduino UNO R4 Minima werkt met 5V-I/O en levert maximaal 8 mA per I/O-pin. Houd hiermee rekening bij het rechtstreeks aansluiten van belastingen.

Hoewel veel bestaande UNO-shields hardwarematig compatibel zijn, kan software die specifiek voor oudere AVR-gebaseerde UNO-boards is geschreven aanpassing vereisen door de andere microcontrollerarchitectuur.

Voor CAN-buscommunicatie is naast de geïntegreerde CAN-controller een geschikte externe CAN-transceiver nodig.
