Arduino Nano R4 met headers
| Referentie | ABX00143 |
|---|---|
| Merk | ARDUINO |
| Data sheet | ABX00142.pdf |
| Zolang de voorraad strekt | Nee |

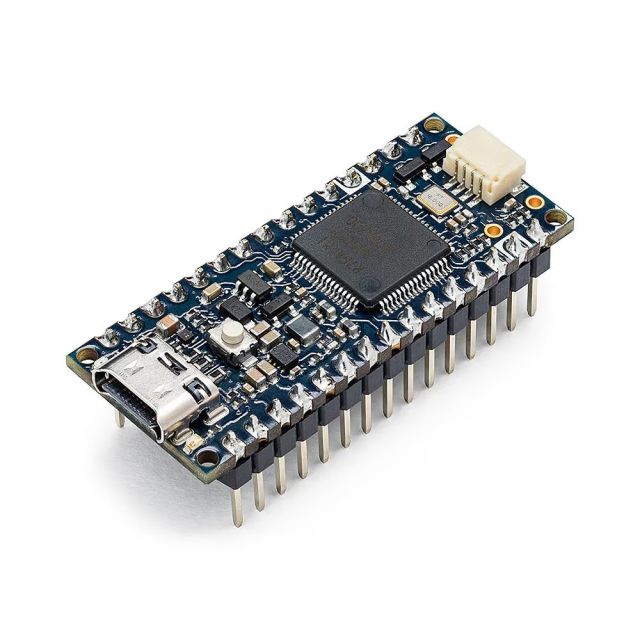

De Arduino Nano R4 (ABX00143) is een geavanceerde, compact vormgegeven microcontrollerbord in de geliefde Nano-vormfactor, maar dan uitgerust met de krachtige Renesas RA4M1 (ARM Cortex-M4) processor. In tegenstelling tot de headerloze versie (ABX00142) wordt deze variant standaard geleverd met gesoldeerde pinheaders, waardoor hij direct is te gebruiken op breadboards of in prototype-assemblages. Het bord behoudt volledige compatibiliteit met de Arduino-ecosysteem van ontwikkelingstools, bibliotheken en hardware-uitbreidingen.Ā
Technische specificaties
| Kenmerk | Specificatie |
|---|---|
| Microcontroller | Renesas R7FA4M1AB3CFM (RA4M1, ARM Cortex-M4F) |
| Kloksnelheid | 48 MHzĀ |
| Flash-geheugen | 256 kBĀ |
| SRAM | 32 kBĀ |
| EEPROM / datageheugen | 8 kB (emulatie)Ā |
| Logica- en voedingsspanning | 5 V (bord en I/O)Ā |
| Ingangsspanning (VIN) | 6 V tot 21 V DCĀ |
| Digitale I/O-pinnen | 21 (alle blootgestelde pinnen zijn bruikbaar als digitale I/O)Ā |
| Analoge ingangen | 8 kanalen (ADC)Ā |
| DAC | 1 kanaal, 12-bit resolutieĀ |
| Communicatieinterfaces | UART, SPI, CAN, IĀ²C (twee bussen: standaard + Qwiic)Ā |
| USB-interface | USB-C (voor voeding en programmering)Ā |
| Formaat / afmetingen | 45 mm Ć 18 mm (Nano-vorm)Ā |
| Vooraf gemonteerde headers | Ja ā klaar voor gebruik zonder extra solderenĀ |
| Extra functies | Qwiic-connector, RGB LED-statusindicator, compatibiliteit met Nano-shields |
| Certificeringen & compliance | CE / RoHS (conform Arduino-productie)Ā |
Belangrijkste kenmerken en voordelen
-
Direct gebruiksklaar op breadboards: Dankzij de vooraf gesoldeerde headers kun je de Nano R4 meteen in prototypingopstellingen integreren.
-
Krachtige 32-bit architectuur: De Cortex-M4-processor biedt meer rekenkracht dan traditionele 8-bit Nanoās, ideaal voor complexe projecten of hogere prestaties.
-
Brede compatibiliteit: De pinout is gehouden aan de Nano-standaard, zodat veel bestaande shields en uitbreidingen compatibel blijven.
-
Dubbele IĀ²C-bus (standaard + Qwiic): Uitgebreide mogelijkheden om sensorenmodules aan te sluiten via standaard IĀ²C of via de 3,3 V Qwiic-bus.Ā
-
Compacte module met productietoepassingen: Dankzij het single-side ontwerp en castellated pads is het bord geschikt voor integratie in eindproducten of massaproductie.
-
Volledig ondersteund door de Arduino-omgeving: Je maakt gebruik van dezelfde IDE, libraries en community als bij andere Arduino-borden, met minimale leercurve.
