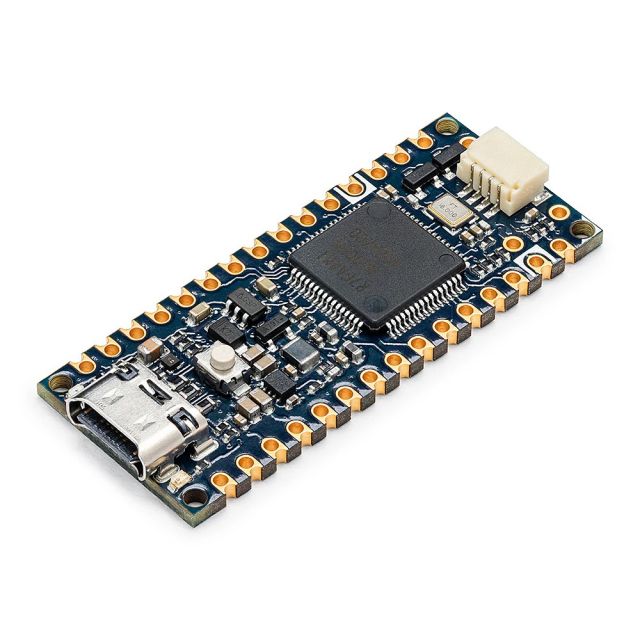

Arduino Nano R4 zonder headers
| Referentie | ABX00142 |
|---|---|
| EAN code | 07630049205390 |
| Merk | ARDUINO |
| Data sheet | ABX00142.pdf |
| Zolang de voorraad strekt | Nee |
De Arduino Nano R4 combineert een compact formaat met moderne hardware, ideaal voor projecten waar ruimte beperkt is maar rekenkracht vereist is. Dankzij de RA4M1 microcontroller (ARM Cortex-M4) kun je complexe taken uitvoeren, zoals sensordata verwerken, hardwareinterfaces aansturen en real-time besturing. De board-layout is compatibel met eerdere Nano-varianten, wat overstappen eenvoudiger maakt.
Technische specificaties
| Kenmerk | Specificatie |
|---|---|
| Microcontroller | Renesas R7FA4M1AB3CFM (RA4M1, ARM Cortex-M4F)Ā |
| Kloksnelheid | 48 MHzĀ |
| Flash-geheugen | 256 kBĀ |
| SRAM | 32 kBĀ |
| EEPROM / data flash | 8 kB (emulatie, datasheet)Ā |
| Logica-spanning / IO-niveau | 5 VĀ |
| Voedingsspanning (VIN) | 6 V ā 21 VĀ |
| Aantal digitale I/O-pinnen | 14 (met ondersteuning voor PWM)Ā |
| Analoge ingangen | 8Ā |
| Analoge uitgang (DAC) | 1 kanaal (12-bit)Ā |
| Communicatie-interfaces | UART, SPI, CAN, IĀ²C (2 stuks; 3,3 V Qwiic en 5 V)Ā |
| USB-connector | USB-C (voor voeding en programmering)Ā |
| Formaat / afmetingen | 43,18 mm Ć 17,78 mm (nanobreedte)Ā |
| Opbouw / montage | Single-side ontwerp, castellated pads (geschikt voor SMD montage) |
| EAN / Barcode | 7630049205390Ā |
Belangrijkste kenmerken & voordelen
-
Compact maar krachtig: Ondanks de kleine afmetingen beschikt de Nano R4 over een moderne 32-bit microcontroller, waardoor hij veel zwaardere toepassingen aankan dan klassieke 8-bit Nanoās.
-
Uitgebreide hardwarefeatures: Ingebouwde DAC, opamp, en ondersteuning voor CAN maken het bord veelzijdiger voor geavanceerde projecten.
-
Dubbele IĀ²C-bus: Dankzij de aanwezigheid van zowel een 5 V IĀ²C-bus als een Qwiic-compatibele 3,3 V bus kun je gemakkelijk sensoren en modules van verschillende spanningen aansluiten.Ā
-
Compatibel met bestaande Nano-accessoires: De pinlayout is compatibel met eerdere Nano-borden, zodat bestaande shields en uitbreidingen vaak hergebruikt kunnen worden.
-
Solderpads & productiegeschikt: De kantplaten (castellated pads) en single-side ontwerp maken het bord ideaal voor automatische SMD-montage in productiemilieu.Ā
-
Eenvoudige voeding & programmering via USB-C: USB-C zorgt voor een moderne, robuuste en omkeerbare aansluiting voor zowel stroom als data.
