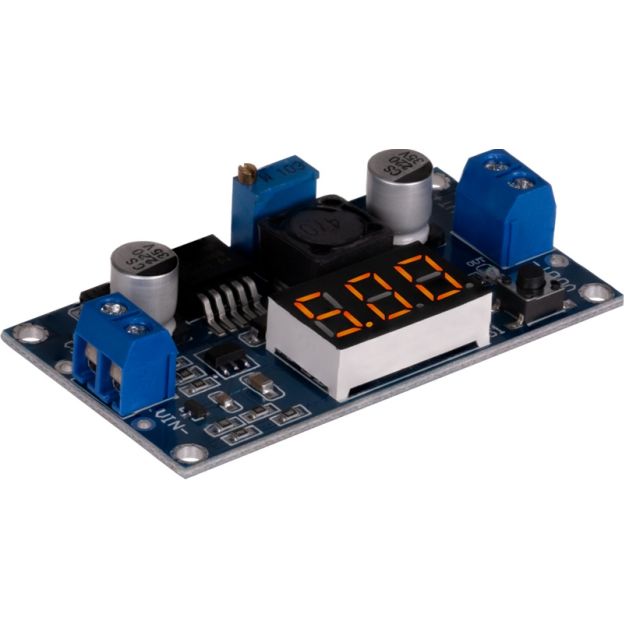

DC-DC step down spanningsregelaar module - LM2596S
Referentie
SBC-BUCK01
Details
- Ingangsspanning: 4 - 35 VDC
- Uitgangsspanning: 3 - 35 VDC
- Max. ingangsstroom: 2 A
- Chip: LM2596S
- Afmetingen: 67 x 37 x 15 mm
- Met display geeft uitgangsspanning weer
Meer informatie
| Referentie | SBC-BUCK01 |
|---|---|
| EAN code | 04250236823706 |
| Merk | JOY-IT |
| Data sheet | SBCBUCK01.pdf |
| Zolang de voorraad strekt | Nee |
Technische specificaties
De SBC-BUCK01 van JOY-IT is een buck converter voor het verlagen van DC-spanning tot 35 V. Dit product is ideaal voor gebruikers die een compacte step-down converter zoeken met instelbare uitgangsspanning en segmentdisplay.
Belangrijkste kenmerken en voordelen
- Buck converter: De SBC-BUCK01 is een step-down converter voor spanningen tot 35 V.
- LM2596S switching regulator: Dit model is gebaseerd op de DC-DC module LM2596S.
- Instelbare uitgangsspanning: De spanning kan via de potentiometer worden aangepast.
- Segmentdisplay met controlefunctie: Het geïntegreerde segmentdisplay kan via de knop schakelen tussen de ingangs- en uitgangsspanning.
- Nauwkeurige afstelling: De spanningsinstelling heeft een nauwkeurigheid van ± 0,1 V DC.
- Compact formaat: Dankzij de afmetingen van 67 x 37 x 15 mm is deze buck converter geschikt voor compacte toepassingen.
Technische specificaties
- Schakelregelaar: LM2596S
- Ingangsspanning: 4 - 35 V DC
- Uitgangsspanning: 3 - 34 V DC
- Uitgangsstroom: ≤ 2 A
- Ingangsstroom: ≤ 2 A
- Uitgangsvermogen: max. 15 W
- Nauwkeurigheid: ± 0,1 V DC
- Bediening: afstelling via potentiometer, controle via segmentdisplay
- Afmetingen: 67 x 37 x 15 mm
- Gewicht: 22 g
- EAN: 4250236823706
- Artikelnummer: SBC-Buck01
Toepassingsgebieden / waarvoor dit product perfect is
- Elektronicaprojecten met DC-spanningsverlaging
- Toepassingen waarbij een instelbare uitgangsspanning nodig is
- Projecten waarbij input- en outputspanning direct op het display gecontroleerd moeten worden
- Compacte inbouwtoepassingen dankzij het kleine formaat
Waarom kiezen voor dit product?
- Betrouwbare basis met LM2596S switching regulator.
- Nauwkeurige spanningsinstelling via potentiometer met een tolerantie van ± 0,1 V DC.
- Directe spanningscontrole via geïntegreerd segmentdisplay en schakelknop.
- Compact en licht ontwerp met een gewicht van slechts 22 g.
- Geschikt voor DC-ingangsspanningen van 4 tot 35 V en een uitgang tot 34 V DC.
Aandachtspunten & belangrijke informatie
- Dit product is een step-down converter en is bedoeld voor spanningsverlaging.
- De uitgangsstroom en ingangsstroom zijn beide gespecificeerd tot maximaal 2 A.
- Het maximale uitgangsvermogen bedraagt 15 W.
- De spanning wordt handmatig ingesteld via een potentiometer.
