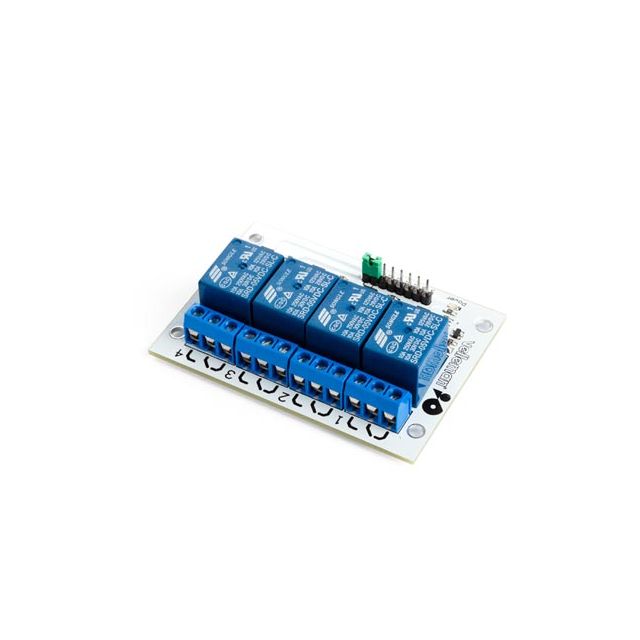

4-kanaals Relaismodule

De Whadda WPM400 is een 4-kanaals relaismodule voor het schakelen van elektrische apparaten vanuit een microcontroller of andere geschikte besturing. De module beschikt over vier afzonderlijke relais, opto-geïsoleerde stuuringangen en statusleds voor de relaisuitgangen, waardoor hij geschikt is voor automatisering, elektronica en experimenteerprojecten.

Belangrijkste kenmerken en voordelen

• Vier relaiskanalen: maakt het mogelijk om vier afzonderlijke elektrische belastingen te schakelen.

• Directe microcontrollerbesturing: de ingangen kunnen rechtstreeks vanuit een geschikte microcontroller worden aangestuurd.

• Opto-geïsoleerde ingangen: helpen de besturing te beschermen bij het aansturen van de relais.

• Stuurspanning van 5 tot 12 V DC: geschikt voor verschillende elektronische besturingssystemen binnen dit spanningsbereik.

• Ingangsstroom van 5 tot 15 mA: duidelijk gedefinieerde belasting voor elk van de vier stuuringangen.

• Relaisbelasting tot 250 V AC / 10 A: geschikt voor het schakelen van niet-inductieve wisselspanningsbelastingen binnen deze limiet.

• Relaisbelasting tot 30 V DC / 10 A: ondersteunt ook niet-inductieve gelijkspanningsbelastingen.

• Statusleds: tonen direct de toestand van de relaisuitgangen.

• Compact ontwerp: meet slechts 75 x 55 x 19 mm.

• Geen soldeerwerk vereist: de module is klaar voor integratie in geschikte elektronische projecten.

Technische specificaties

• Producttype: relaismodule

• Merk: Whadda

• Model: WPM400

• Aantal relaiskanalen: 4

• Besturing: rechtstreeks via microcontroller

• Ingangen: opto-geïsoleerd

• Stuurspanning ingangen: 5 tot 12 V DC

• Ingangsstroom IN1 tot IN4: 5 tot 15 mA

• Maximale relaisbelasting AC: 250 V AC / 10 A

• Maximale relaisbelasting DC: 30 V DC / 10 A

• Type opgegeven belasting: niet-inductief

• Relaisstatusindicatie: led

• Breedte: 75 mm

• Diepte: 55 mm

• Hoogte: 19 mm

• Gewicht: 61 g

• Kleur printplaat: blauw

• Programmeerkennis vereist: nee

• Elektronicakennis vereist: nee

• Mechanische vaardigheden vereist: nee

• Soldeerkennis vereist: nee

• Taal handleiding: Engels

Vier afzonderlijke relaiskanalen

De WPM400 beschikt over vier relaisuitgangen die afzonderlijk kunnen worden aangestuurd. Hierdoor kunnen vanuit één module maximaal vier verschillende schakelfuncties worden gerealiseerd.

Elke ingang correspondeert met een relaiskanaal. Statusleds maken zichtbaar welke relais op dat moment worden aangestuurd.

Directe aansturing via microcontroller

De relaismodule is ontworpen voor directe besturing vanuit een microcontroller. De vier stuuringangen werken met een spanning van 5 tot 12 V DC en vragen een ingangsstroom van 5 tot 15 mA.

Hierdoor kan de module worden geïntegreerd in elektronische besturingsprojecten waarbij een microcontroller elektrische belastingen via relais moet in- of uitschakelen.

Opto-geïsoleerde ingangen

De vier stuuringangen zijn voorzien van opto-isolatie. Deze constructie helpt de aangesloten besturingselektronica te beschermen tijdens het schakelen van de relais.

Dit is vooral praktisch bij projecten waarin een laagspanningsbesturing wordt gebruikt om afzonderlijke elektrische belastingen te schakelen.

Relaisuitgangen tot 10 A

De relais zijn gespecificeerd voor niet-inductieve belastingen tot:

• 250 V AC / 10 A

• 30 V DC / 10 A

Hierdoor kan de module worden gebruikt voor verschillende schakeltaken waarbij het besturingssignaal van een microcontroller onvoldoende vermogen heeft om de belasting rechtstreeks aan te sturen.

De maximale waarden gelden voor niet-inductieve belastingen. Voor andere soorten belastingen moeten de toepasselijke elektrische limieten afzonderlijk worden gecontroleerd.

Statusindicatie met leds

De module beschikt over leds die de toestand van de relaisuitgangen aangeven.

Hierdoor kan tijdens ontwikkeling, installatie en foutopsporing snel worden gecontroleerd welke kanalen worden aangestuurd zonder dat daarvoor afzonderlijke meetapparatuur nodig is.

Compact formaat

Met afmetingen van 75 x 55 x 19 mm neemt de WPM400 weinig ruimte in binnen een elektronica- of automatiseringsproject.

Het gewicht bedraagt slechts 61 gram, waardoor de module eenvoudig in verschillende proefopstellingen en besturingssystemen kan worden geïntegreerd.

Toepassingen

De Whadda WPM400 is geschikt voor onder andere:

• Microcontrollerprojecten

• Elektronische automatisering

• Schakelen van verlichting

• Besturen van elektrische apparaten

• Arduino-achtige ontwikkelprojecten met geschikte elektrische aansturing

• STEM- en onderwijsprojecten

• Experimenteerschakelingen

• Domotica- en besturingsprojecten

• Prototyping

Waarom kiezen voor de Whadda WPM400?

De WPM400 maakt het mogelijk om vanuit een laagspanningsbesturing vier afzonderlijke relais te bedienen. Hierdoor vormt de module een praktische schakelinterface tussen een microcontroller en elektrische belastingen die niet rechtstreeks door de microcontroller kunnen worden aangestuurd.

De combinatie van vier kanalen, opto-geïsoleerde ingangen en afzonderlijke statusleds maakt de module overzichtelijk in gebruik en geschikt voor zowel experimenten als geïntegreerde besturingsprojecten.

Met relaiswaarden tot 250 V AC / 10 A en 30 V DC / 10 A bij niet-inductieve belasting kan de module voor uiteenlopende schakelfuncties worden ingezet binnen de opgegeven elektrische limieten.

Belangrijk bij installatie en gebruik

De stuuringangen zijn geschikt voor 5 tot 12 V DC en vragen per ingang een stroom van 5 tot 15 mA. Controleer vóór aansluiting of de gebruikte besturing hiermee compatibel is.

De relaisuitgangen zijn gespecificeerd voor maximaal 250 V AC / 10 A of 30 V DC / 10 A bij niet-inductieve belasting. Overschrijd deze elektrische waarden niet.

Houd er rekening mee dat inductieve belastingen, zoals bepaalde motoren, transformatoren en elektromagneten, andere schakelbelastingen veroorzaken dan niet-inductieve belastingen. De opgegeven 10A-waarde mag daarom niet automatisch op dergelijke belastingen worden toegepast.

Bij werkzaamheden met netspanning moeten passende elektrische veiligheidsmaatregelen worden toegepast en moet de installatie tegen aanraking van spanningsvoerende delen worden beschermd.
