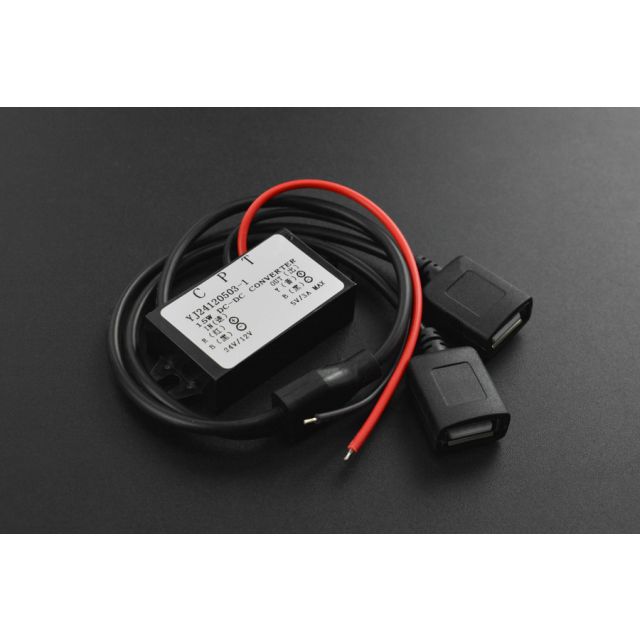

5V 3A Dual USB Step Down Buck Converter Module

De DFRobot DFR0884 is een compacte DC-DC step-down converter die een ingangsspanning van 12 tot 24 V DC omzet naar een stabiele 5 V-uitgang via twee USB-poorten. Met een maximale uitgangsstroom van 3 A, een rendement van meer dan 85% en geïntegreerde beveiliging tegen omgekeerde polariteit en overbelasting is deze module geschikt voor onder andere microcontrollers, robotprojecten, voertuigtoepassingen en andere 5 V-elektronica.

Kenmerken en voordelen

• DC-DC step-down omzetting: verlaagt een ingangsspanning van 12 tot 24 V DC naar een stabiele 5 V-uitgang.

• Twee USB-uitgangen: maakt het mogelijk om twee geschikte USB-apparaten of 5 V-systemen aan te sluiten.

• Maximale uitgangsstroom van 3 A: geschikt voor toepassingen die binnen de opgegeven stroomlimiet werken.

• Stabiele uitgangsspanning: ontwikkeld voor langdurige werking zonder ongewenste spanningsverschuiving.

• Rendement van meer dan 85%: zorgt voor efficiënte omzetting van de beschikbare voedingsspanning.

• Laag statisch stroomverbruik: verbruikt maximaal 5 mA zonder aangesloten belasting.

• Beveiliging tegen omgekeerde polariteit: helpt schade door een verkeerd aangesloten ingangsspanning te voorkomen.

• Overbelastingsbeveiliging: schakelt de module uit wanneer de stroom op een uitgang hoger wordt dan 3,5 A.

• Goede warmteafvoer: ontworpen voor stabiele werking tijdens langdurig gebruik.

• Geschikt voor 5 V-elektronica: bruikbaar voor verschillende controllers en elektronische toepassingen die een 5 V-voeding vereisen.

Technische specificaties

• Merk: DFRobot

• Model: DFR0884

• Producttype: DC-DC step-down converter

• Convertertype: buck converter

• Ingangsspanning: 12–24 V DC

• Uitgangsspanning: 5 V DC

• Spanning zonder belasting: 5,1 V ±5%

• Maximale uitgangsstroom: 3 A

• Aantal USB-uitgangen: 2

• Conversierendement: >85%

• Statisch stroomverbruik: ≤5 mA

• Overbelastingsbeveiliging: ja

• Beveiliging tegen omgekeerde polariteit: ja

• Uitschakeling bij uitgangsstroom boven 3,5 A: ja

• Bedrijfstemperatuur: -25 tot +65 °C

• Relatieve luchtvochtigheid tijdens gebruik: 0–95% RV

Dubbele USB-uitgang

De DFR0884 beschikt over twee USB-uitgangen die een 5 V-voedingsspanning leveren. Hierdoor kan de module worden gebruikt als compacte voedingsoplossing voor verschillende apparaten en elektronische projecten die via USB worden gevoed.

De twee aansluitingen maken het mogelijk om meerdere compatibele 5 V-toepassingen vanuit dezelfde step-down converter te voeden.

Beveiligingsfuncties

De converter beschikt over ingebouwde functies die bijdragen aan een betrouwbare werking.

• Beveiliging tegen omgekeerde polariteit aan de ingang

• Overbelastingsbeveiliging

• Automatische uitschakeling wanneer de stroom van een uitgang boven 3,5 A komt

Deze functies helpen de module te beschermen bij foutieve aansluiting of een te hoge belasting.

Toepassingen

De DFRobot DFR0884 is geschikt voor toepassingen waarbij een beschikbare 12 tot 24 V DC-voeding moet worden omgezet naar 5 V DC.

Mogelijke toepassingen zijn:

• Microcontrollerprojecten

• Robotprojecten

• Smart-home toepassingen

• Voeding voor kleine voertuigen en mobiele projecten

• DIY-voedingen

• Elektronicaprototypes

• 5 V-controllers

• USB-gevoede elektronica

• Projecten met een 12 V- of 24 V-voedingsbron

Waarom kiezen voor de DFRobot DFR0884?

De DFR0884 combineert twee USB-uitgangen met een compacte DC-DC step-down converter. Hierdoor kan vanuit een 12 of 24 V-voedingssysteem eenvoudig een gereguleerde 5 V-voeding worden gecreëerd.

Het rendement van meer dan 85% en het lage statische stroomverbruik maken de module geschikt voor toepassingen waarbij efficiënt energiegebruik belangrijk is. De geïntegreerde polariteits- en overbelastingsbeveiliging bieden daarnaast extra bescherming tijdens gebruik.

Door de stabiele uitgang is de converter bruikbaar voor toepassingen die langdurig een betrouwbare 5 V-voedingsspanning nodig hebben.

Belangrijke aandachtspunten

De module is een step-down converter en kan uitsluitend worden gebruikt om een hogere DC-ingangsspanning naar 5 V DC te verlagen. De technische specificaties geven een ingangsspanningsbereik van 12 tot 24 V DC aan.

De maximale opgegeven uitgangsstroom bedraagt 3 A. Wanneer de stroom van een uitgang boven 3,5 A komt, schakelt de beveiliging de module uit.

Controleer vóór aansluiting altijd de polariteit en zorg dat de aangesloten apparatuur geschikt is voor een voedingsspanning van 5 V DC.

De USB-aansluitingen zijn bedoeld als voedingsuitgangen. Een functie voor USB-dataoverdracht wordt niet gespecificeerd.

Inhoud van de verpakking

• DFRobot 5V 3A Dual USB Step Down Buck Converter Module
