Adafruit Load Cell Amplifier HX711 24bit ADC voor load cell
- Voltage: 2,7V - 5V
| Referentie | ADA5974 |
|---|---|
| Merk | SPARKFUN |
| Zolang de voorraad strekt | Nee |
De Adafruit HX711 Breakout bevat een 24-bits differentiële ADC met superhoge resolutie en extra versterkingscircuits die hem perfect maken voor het meten van rekstrookjes / loadcellen of andere sensoren met vier draden die zijn aangesloten in een Wheatstone-brugopstelling.

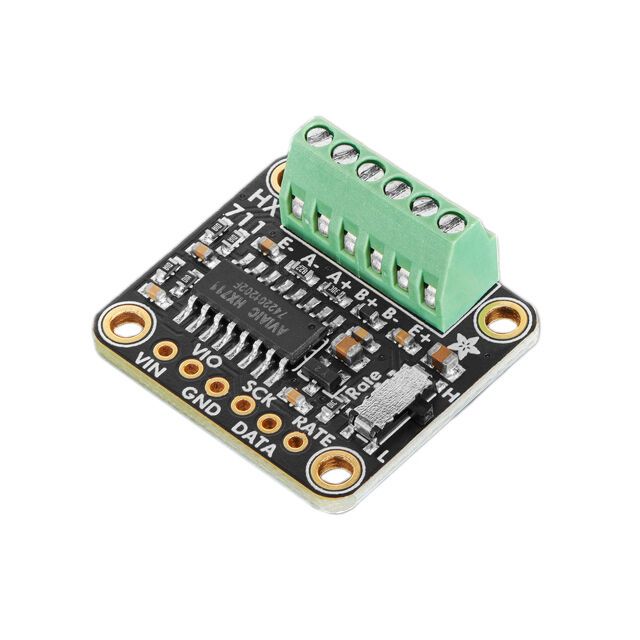

Elke breakout wordt geleverd met een HX711 ADC-chip, plus enkele ondersteunende circuits en een 6-poorts aansluitblok dat kan worden gebruikt om een of twee 4-draads sensoren aan te sluiten. De E-pad wordt aangesloten op massa (vaak een zwarte draad), de E+ pad wordt aangesloten op de netspanning die aan de HX711 wordt geleverd (vaak een rode draad).
Vervolgens worden A- en A+ pads aangesloten op de differentiële uitgangen van de brug. Bij het aansluiten op een rekstrookje zijn dit bijvoorbeeld meestal de witte en groene draden. Als u een tweede meter of spanning heeft die u wilt meten, kunt u de B- en B+ pads gebruiken. Op het A-kanaal kunt u 64x of 128x versterking selecteren. Op het B-kanaal heb je een vaste 32x gain.
Terwijl de sensor wordt gedraaid en gebogen, worden de kleine veranderingen in weerstand omgezet in minuscule spanningsveranderingen die door de HX711 ADC kunnen worden gelezen om te zetten in kracht- of massametingen. U kunt de Arduino-bibliotheek of de CircuitPython/Python-bibliotheek van CedarGrove gebruiken om de ADC te configureren en te lezen voor snelle interfaces.
Deze sensor maakt gebruik van een tweedraads protocol, vergelijkbaar met SPI. Als je een vergelijkbare sensor wil, maar dan I2C, bekijk dan de NAU7802 breakout die we maken. We hebben dit ontwerp gebaseerd op de uitstekende Sparkfun HX711 breakout: met hun gesplitste analoge/digitale voeding en digitale voedingsfiltering. Vervolgens hebben we een paar aanpassingen gemaakt: voorgesoldeerde aansluitblokken, de tweede brug zichtbaar en een schuifschakelaar om te wisselen tussen 10 SPS- en 80 SPS-snelheden.
Technische gegevens
HX711 Specificaties:
- Twee selecteerbare differentiële ingangskanalen
- Actieve PGA met weinig ruis op de chip met een versterking van 32 (B) en 64 of 128 (A)
- On-chip voedingsregelaar voor load-cell en ADC analoge voeding
- On-chip oscillator waarvoor geen externe component nodig is met optioneel extern kristal
- Inschakelen-op-reset op de chip
- Eenvoudige digitale bediening en seriële interface
- Selecteerbare 10SPS- of 80SPS-uitvoergegevenssnelheid
- Gelijktijdige afwijzing van de voeding van 50 en 60 Hz
- Stroomverbruik inclusief on-chip analoge voedingsregelaar:
normale werking < 1,5 mA, uitschakelen < 1uA - Voedingsspanningsbereik operatie: 2,6 ~ 5,5 V
- Afmetingen product: 25,5 mm x 23,0 mm x 12,1 mm / 1,0 "x 0,9" x 0,5 "
- Gewicht van het product: 3.9g / 0.1oz
