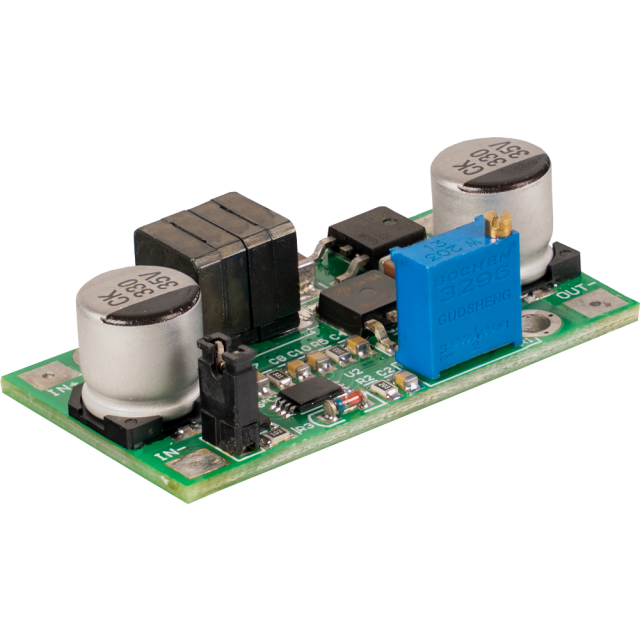

DC-DC Buck-Boost converter Joy-IT 5-25V naar 3-25V 30W 2A

De Step-Up / Step-Down Converter is een compacte DC-DC buck-boost converter voor het omzetten van een gelijkspanning naar een stabiele, instelbare uitgangsspanning. Met een ingangsspanning van 5 tot 25 V DC, een instelbare uitgang van 3 tot 25 V DC en een maximaal vermogen van 30 W is de module geschikt voor embedded elektronica, batterijgevoede toepassingen en flexibele voedingsoplossingen.

Belangrijkste kenmerken en voordelen

• Step-up- en step-downfunctie: de uitgangsspanning kan zowel hoger als lager worden ingesteld dan de aanwezige ingangsspanning.

• Breed ingangsspanningsbereik: geschikt voor gelijkspanningen van 5 tot 25 V DC.

• Instelbare uitgangsspanning: de uitgang kan binnen een bereik van 3 tot 25 V DC worden ingesteld.

• Tot 30 W uitgangsvermogen: geschikt voor verschillende laag- en middenvermogen DC-toepassingen, afhankelijk van de gebruikte ingangsomstandigheden.

• Maximale ingangsstroom van 2 A: biedt een duidelijk gedefinieerde elektrische belastingsgrens voor de voeding van de converter.

• Efficiëntie tot 89%: beperkt omzettingsverliezen en maakt de converter geschikt voor toepassingen waarbij efficiënt energiegebruik belangrijk is.

• Buck-boost-technologie: één module kan zowel een te lage spanning verhogen als een te hoge spanning verlagen.

• Uitgang in- en uitschakelbaar via jumper: maakt het mogelijk om de uitgang snel te activeren of te deactiveren tijdens testen, prototyping of integratie.

• Schroefterminals: zorgen voor een praktische en stevige aansluiting van de voedingsbron en belasting.

• Compact formaat: met afmetingen van 48 × 26 × 13 mm eenvoudig te integreren in prototypes, behuizingen en besturingsmodules.

• Laag gewicht: de converter weegt slechts 14 g en is daardoor ook geschikt voor compacte en mobiele toepassingen.

Technische specificaties

• Producttype: DC-DC step-up / step-down converter

• Convertertype: buck-boost

• Ingangsspanning: 5–25 V DC

• Uitgangsspanning: 3–25 V DC, instelbaar

• Maximale ingangsstroom: 2 A

• Maximaal uitgangsvermogen: 30 W, afhankelijk van de ingangsomstandigheden

• Maximale efficiëntie: 89%

• Uitgangsfunctie: in- en uitschakelbaar via jumper

• Aansluitingen: schroefterminals

• Afmetingen: 48 × 26 × 13 mm

• Gewicht: 14 g

Step-up en step-down in één converter

Deze converter combineert twee functies binnen één compacte module. Wanneer een aangesloten apparaat een hogere spanning nodig heeft dan de voedingsbron levert, kan de converter als step-up converter functioneren en de spanning verhogen. Wanneer de voedingsspanning juist hoger is dan gewenst, kan dezelfde module de spanning als step-down converter verlagen.

De instelbare uitgang van 3 tot 25 V DC maakt het daardoor mogelijk om uiteenlopende spanningsniveaus te realiseren zonder voor iedere toepassing een afzonderlijke spanningsregelaar te gebruiken.

Toepassingen

De Step-Up / Step-Down Converter is geschikt voor elektronische projecten waarin de beschikbare voedingsspanning niet rechtstreeks overeenkomt met de benodigde bedrijfsspanning van de aangesloten belasting.

Typische toepassingen zijn:

• Embedded elektronica

• Microcontrollerprojecten

• Prototypes en testopstellingen

• Batterijgevoede apparatuur

• Mobiele elektronische apparaten

• DC-voedingssystemen

• Besturingsmodules

• Elektronische schakelingen met een instelbare voedingsspanning

• Projecten waarbij zowel spanningsverhoging als spanningsverlaging nodig kan zijn

• Integratie in compacte elektronische behuizingen

Uitgang in- en uitschakelen met jumper

De converter beschikt over een jumper waarmee de uitgang kan worden geactiveerd of gedeactiveerd. Dit is praktisch tijdens het ontwikkelen en testen van elektronische schakelingen, omdat de uitgang kan worden uitgeschakeld zonder de volledige voedingsbron los te koppelen.

Deze functie is bijvoorbeeld bruikbaar bij laboratoriumopstellingen, prototypes en systemen waarin aangesloten componenten tijdens het testen tijdelijk spanningsloos moeten worden gemaakt.

Waarom kiezen voor deze Step-Up / Step-Down Converter?

Het belangrijkste voordeel van deze converter is de combinatie van spanningsverhoging en spanningsverlaging binnen één module. Hierdoor kan dezelfde converter worden gebruikt wanneer de ingangsspanning hoger of lager is dan de gewenste uitgangsspanning.

Het brede ingangsbereik van 5 tot 25 V DC en de instelbare uitgang van 3 tot 25 V DC bieden veel flexibiliteit bij het ontwerpen van DC-voedingen. Met een maximaal vermogen van 30 W en een efficiëntie tot 89% is de module geschikt voor uiteenlopende compacte elektronische toepassingen.

De schroefterminals vereenvoudigen daarnaast de bedrading, terwijl het compacte formaat de integratie in prototypes, besturingsmodules en behuizingen ondersteunt.

Belangrijke aandachtspunten

• Gebruik uitsluitend een gelijkspanning van 5 tot 25 V DC als ingang.

• Stel de uitgangsspanning af op de vereiste voedingsspanning van het aangesloten apparaat voordat de belasting wordt aangesloten.

• De instelbare uitgangsspanning bedraagt 3 tot 25 V DC.

• De maximale ingangsstroom bedraagt 2 A.

• Het maximale uitgangsvermogen bedraagt 30 W en is afhankelijk van de gebruikte ingangsomstandigheden.

• Houd bij het ontwerpen van de voeding rekening met de maximale efficiëntie van 89% en de daarbij behorende omzettingsverliezen.

• Controleer altijd of de ingestelde uitgangsspanning en het beschikbare vermogen geschikt zijn voor de aangesloten belasting.

• De jumper kan worden gebruikt om de uitgang van de converter in of uit te schakelen.

Meegeleverd

• 1 × Step-Up / Step-Down buck-boost converter
