ESP32-C5 draadloze micro- controller - Dual Band WiFi 6, Bluetooth 5 LE, Zigbee en Thread

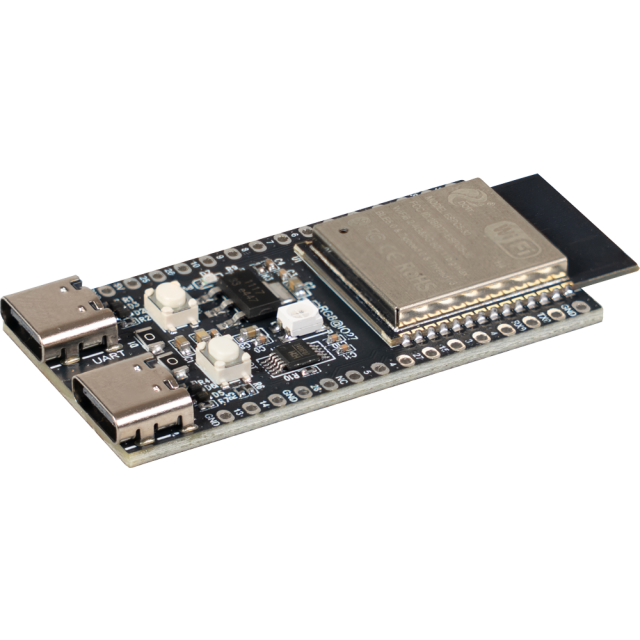

De ESP32-C5 Wireless Module is een compact ontwikkelplatform voor IoT-, smart home- en embedded toepassingen. Dankzij de 32-bit RISC-V-processor op 240 MHz, dual-band Wi-Fi 6 op 2,4 en 5 GHz en ondersteuning voor Bluetooth Low Energy, Zigbee en Thread is de module geschikt voor projecten waarin veelzijdige draadloze connectiviteit centraal staat.

Belangrijkste kenmerken en voordelen

• 32-bit RISC-V-processor: ultra-low-power single-core microprocessor met een kloksnelheid van 240 MHz voor embedded toepassingen.

• Dual-band Wi-Fi 6: ondersteunt zowel de 2,4GHz- als 5GHz-band volgens IEEE 802.11ax.

• Bluetooth 5 Low Energy: geschikt voor energiezuinige draadloze communicatie met compatibele apparaten.

• Zigbee en Thread: geïntegreerde ondersteuning voor draadloze communicatie op basis van IEEE 802.15.4.

• Vier draadloze technologieën in één module: Wi-Fi, Bluetooth LE, Zigbee en Thread bieden ruime mogelijkheden voor verschillende IoT- en connectiviteitstoepassingen.

• 22 GPIO-pinnen: voor aansluiting van sensoren, actuatoren en andere externe elektronica.

• Uitgebreide interfaces: ondersteuning voor USB, UART, SPI, I²C, I²S, PWM en ADC.

• Twee USB Type-C-programmeerinterfaces: voorzien van een ESP32-C5 USB Type-C-poort en een USB Type-C-naar-UART-poort.

• Flexibele voeding: voeding mogelijk met 5 V via USB of de 5V-pin, of met 3,3 V via de 3V-pin.

• Geïntegreerde RGB-led: RGB-led op GPIO 27 voor visuele status- en testindicaties.

• Power-led: geeft visuele feedback over de voedingsstatus.

• Reset- en bootknoppen: ondersteunen programmeren, testen en opnieuw opstarten tijdens de ontwikkeling.

• Compact formaat: geschikt voor prototypes en toepassingen waar weinig inbouwruimte beschikbaar is.

• Standaard pinafstand: de pinafstand van 2,54 mm maakt eenvoudige integratie in prototypingopstellingen mogelijk.

Technische specificaties

• Model: ESP32-C5

• Processor: ultra-low-power SoC met 32-bit RISC-V single-core microprocessor

• Kloksnelheid: 240 MHz

• ROM: 320 kB

• SRAM: 400 kB

• Wi-Fi: Wi-Fi 6, IEEE 802.11ax

• Wi-Fi-frequenties: 2,4 GHz en 5 GHz

• Bluetooth: Bluetooth 5 Low Energy

• Overige draadloze protocollen: Zigbee en Thread

• IEEE 802.15.4: ondersteund

• Interfaces: USB, UART, SPI, I²C, I²S, PWM en ADC

• Aantal GPIO-pinnen: 22

• Logicaniveau: 3,3 V

• Maximale spanning ingang laag: 0,825 V

• Minimale spanning ingang hoog: 2,475 V

• Maximale spanning uitgang laag: 0,33 V

• Minimale spanning uitgang hoog: 2,97 V

• Voedingsspanning via USB: 5 V

• Voedingsspanning via 5V-pin: 5 V

• Voedingsspanning via 3V-pin: 3,3 V

• Programmeerinterface: ESP32-C5 USB Type-C

• Extra programmeerinterface: USB Type-C naar UART

• Pinafstand: 2,54 mm

• Afstand tussen pinrijen: 22,86 mm

• Bedieningsknoppen: resetknop en bootknop

• Geïntegreerde leds: RGB-led op GPIO 27 en power-led

• Afmetingen: 53,6 × 25,3 × 4,8 mm

• Gewicht: 10 g

Toepassingen

De ESP32-C5 Wireless Module is ontwikkeld voor projecten waarbij draadloze communicatie en flexibele aansluiting van externe elektronica nodig zijn. De combinatie van dual-band Wi-Fi 6, Bluetooth Low Energy, Zigbee en Thread maakt de module bruikbaar voor uiteenlopende IoT- en embedded toepassingen.

Typische toepassingen zijn:

• IoT-apparaten

• Smart home-systemen

• Industriële automatisering

• Verbonden sensornetwerken

• Wi-Fi 6-toepassingen

• Bluetooth Low Energy-projecten

• Zigbee-netwerken

• Thread-netwerken

• Draadloze sensor- en actuatorbesturing

• Embedded prototypes

• Ontwikkeling en testen van draadloos verbonden apparaten

Waarom kiezen voor de ESP32-C5 Wireless Module?

Een belangrijk voordeel van de ESP32-C5 is de combinatie van dual-band Wi-Fi 6 met Bluetooth Low Energy, Zigbee en Thread. Hierdoor kan één ontwikkelplatform worden gebruikt voor verschillende soorten draadloze communicatie. De ondersteuning van zowel 2,4 GHz als 5 GHz biedt bovendien meer flexibiliteit bij toepassingen die gebruikmaken van Wi-Fi.

De 32-bit RISC-V-processor op 240 MHz vormt samen met 22 GPIO-pinnen en interfaces zoals SPI, I²C, UART, I²S, PWM en ADC een veelzijdige basis voor embedded ontwikkeling. Sensoren, actuatoren en andere randapparatuur kunnen daardoor rechtstreeks in een prototype of ontwikkelopstelling worden geïntegreerd.

De USB Type-C-aansluitingen, reset- en bootknoppen en geïntegreerde leds ondersteunen daarnaast het programmeren, testen en bewaken van de module tijdens de ontwikkelfase.

Belangrijke aandachtspunten

• De GPIO-signalen werken met een logicaniveau van 3,3 V.

• Controleer bij het aansluiten van externe modules en sensoren of deze compatibel zijn met 3,3V-logica.

• De module kan worden gevoed met 5 V via USB of de 5V-pin, of met 3,3 V via de 3V-pin.

• Houd bij het aansluiten van externe elektronica rekening met de opgegeven minimale en maximale in- en uitgangsspanningen.

• De beschikbaarheid en functie van afzonderlijke GPIO-pinnen is afhankelijk van de gebruikte interface en configuratie.

Meegeleverd

• ESP32-C5 Wireless Module

• 2 × 15-pins pinheader
