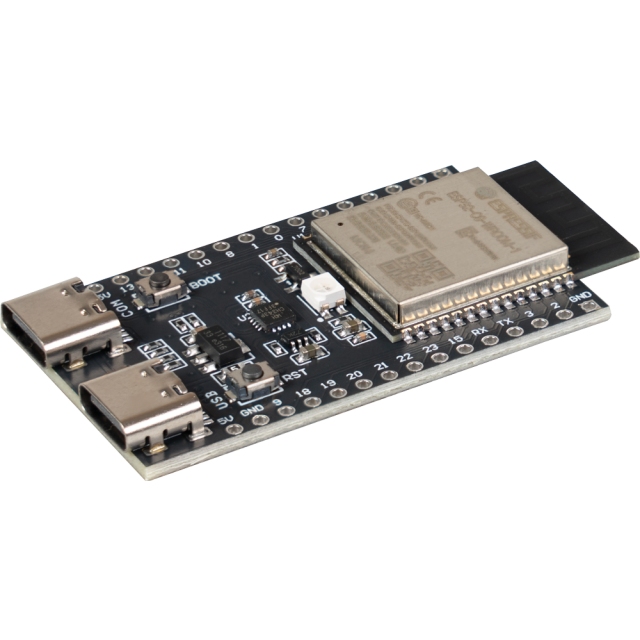

ESP32-C6 development board Joy-IT - WiFi 6, Bluetooth 5 LE, Zigbee en Thread

Het ESP32-C6 development board is een compact ontwikkelbord voor IoT-, smart home- en embedded toepassingen. Dankzij de 32-bit RISC-V-processor, Wi-Fi 6, Bluetooth Low Energy, Zigbee en Thread is het bord geschikt voor ontwikkelaars en makers die verschillende draadloze communicatietechnieken binnen één platform willen combineren.

Belangrijkste kenmerken en voordelen

• 32-bit RISC-V-processor: single-core microprocessor met een kloksnelheid tot 160 MHz voor embedded en IoT-toepassingen.

• Wi-Fi 6 op 2,4 GHz: ondersteunt IEEE 802.11ax voor draadloze netwerkcommunicatie.

• Bluetooth 5 Low Energy: maakt energiezuinige draadloze communicatie met compatibele apparaten mogelijk.

• Zigbee en Thread: geïntegreerde ondersteuning voor IEEE 802.15.4-gebaseerde draadloze netwerken.

• Geschikt voor moderne smart home-toepassingen: de combinatie van Wi-Fi, Bluetooth, Zigbee en Thread maakt het bord geschikt voor interoperabele en Matter-ready projecten.

• 23 GPIO-pinnen: uitgebreide aansluitmogelijkheden voor sensoren, actuatoren en andere externe componenten.

• Veelzijdige interfaces: ondersteuning voor onder andere UART, SPI, I²C, I²S, PWM en ADC.

• Twee USB-programmeermogelijkheden: voorzien van een USB Type-C-poort op de ESP32-C6 en een USB Type-C-naar-UART-aansluiting.

• Flexibele voeding: kan worden gevoed met 5 V via USB of de 5V-pin, of met 3,3 V via de 3V-pin.

• Geïntegreerde RGB-led: de RGB-led op GPIO 8 kan worden gebruikt voor visuele statusindicatie tijdens ontwikkeling en gebruik.

• Reset- en bootknoppen: vereenvoudigen programmeren, testen en opnieuw opstarten van het ontwikkelbord.

• Compact ontwerp: met afmetingen van slechts 53 × 27,8 × 4,8 mm geschikt voor prototypes en toepassingen met beperkte beschikbare ruimte.

• Standaard pinafstand: de pinafstand van 2,54 mm maakt aansluiting op gangbare prototypinghardware mogelijk.

Technische specificaties

• Model: ESP32-C6

• Processor: 32-bit RISC-V single-core microprocessor

• Maximale kloksnelheid: 160 MHz

• ROM: 320 kB

• SRAM: 512 kB

• Wi-Fi: IEEE 802.11ax Wi-Fi 6

• Wi-Fi-frequentie: 2,4 GHz

• Bluetooth: Bluetooth 5 Low Energy

• Overige draadloze protocollen: Zigbee en Thread

• IEEE 802.15.4-ondersteuning: ja

• Interfaces: USB, UART, SPI, I²C, I²S, PWM en ADC

• Aantal GPIO-pinnen: 23

• Logicaniveau: 3,3 V

• Maximale spanning ingang laag: 0,825 V

• Minimale spanning ingang hoog: 2,475 V

• Maximale spanning uitgang laag: 0,33 V

• Minimale spanning uitgang hoog: 2,97 V

• Voedingsspanning via USB: 5 V

• Voedingsspanning via 5V-pin: 5 V

• Voedingsspanning via 3V-pin: 3,3 V

• Programmeerinterface: ESP32-C6 USB Type-C

• Extra programmeerinterface: USB Type-C naar UART

• Pinafstand: 2,54 mm

• Afstand tussen pinrijen: 25,4 mm

• Bedieningsknoppen: resetknop en bootknop

• Geïntegreerde led: RGB-led op GPIO 8

• Afmetingen: 53 × 27,8 × 4,8 mm

• Gewicht: 10 g

Toepassingen

Het ESP32-C6 development board is ontworpen voor het ontwikkelen en testen van draadloos verbonden elektronische toepassingen. Door de combinatie van verschillende communicatieprotocollen kan één ontwikkelplatform in uiteenlopende projecten worden ingezet.

Typische toepassingen zijn:

• IoT-apparaten

• Smart home-projecten

• Draadloze sensornetwerken

• Zigbee-toepassingen

• Thread-netwerken

• Bluetooth Low Energy-projecten

• Wi-Fi 6-gebaseerde embedded systemen

• Matter-ready smart home-ontwikkeling

• Meshnetwerken

• Industriële connectiviteit

• Sensor- en actuatorbesturing

• Prototyping van embedded elektronica

Waarom kiezen voor het ESP32-C6 development board?

De belangrijkste kracht van het ESP32-C6 development board is de combinatie van meerdere moderne draadloze standaarden op één compact platform. Wi-Fi 6, Bluetooth Low Energy, Zigbee en Thread maken het mogelijk om verschillende soorten verbonden apparaten en netwerken te ontwikkelen zonder voor ieder communicatieprotocol een afzonderlijk ontwikkelbord te gebruiken.

Met 23 GPIO-pinnen en interfaces zoals SPI, I²C, UART, I²S, PWM en ADC biedt het bord bovendien voldoende aansluitmogelijkheden voor sensoren, displays, actuatoren en andere randapparatuur. De USB Type-C-aansluitingen, reset- en bootknoppen en geïntegreerde RGB-led ondersteunen een praktische ontwikkel- en testomgeving.

Dankzij het compacte formaat en het gewicht van slechts 10 gram kan het bord zowel voor experimentele prototypes als voor ruimtebesparende embedded ontwerpen worden gebruikt.

Belangrijke aandachtspunten

• De GPIO-signalen werken met een logicaniveau van 3,3 V.

• Houd bij het aansluiten van externe elektronica rekening met de opgegeven in- en uitgangsspanningsniveaus.

• Het bord kan worden gevoed met 5 V via USB of de 5V-pin, of rechtstreeks met 3,3 V via de 3V-pin.

• Controleer bij het aansluiten van sensoren, modules en andere randapparatuur of deze elektrisch compatibel zijn met het 3,3 V-logicaniveau.

• De beschikbare functies per GPIO kunnen afhankelijk zijn van de gebruikte interface en configuratie binnen het project.

Meegeleverd

• ESP32-C6-module

• 2 × 15-pins pinheader
