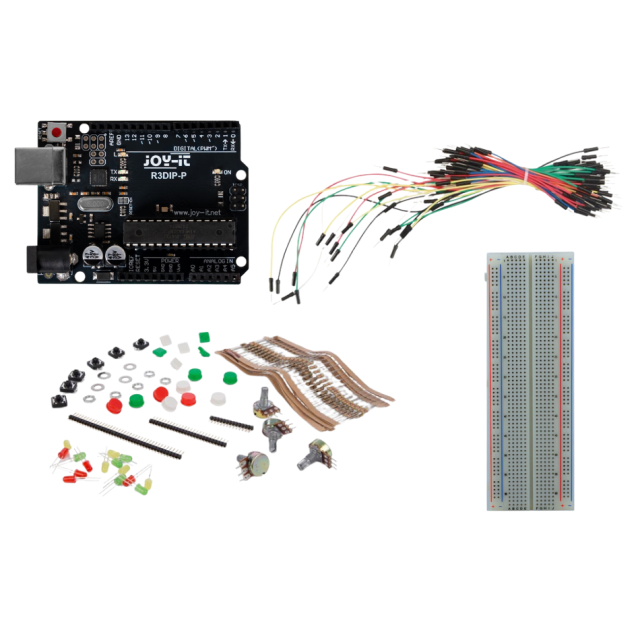

Startersbundel met UNO- R3- compatibel board, breadboard en componentenset

Deze complete startersbundel voor Arduino-compatibele elektronica combineert een UNO R3-compatibel microcontrollerboard met een groot soldeerloos breadboard, 65 draadbruggen en een uitgebreide set elektronische componenten. De bundel is geschikt voor beginners, studenten, makers en hobbyisten die schakelingen willen opbouwen, programmeren en testen zonder meteen te hoeven solderen.

Belangrijkste kenmerken en voordelen

• UNO R3-compatibel microcontrollerboard – uitgerust met een ATmega328-microcontroller en geschikt voor programmeren via de Arduino IDE.

• 14 digitale I/O-aansluitingen – bieden verschillende mogelijkheden voor het aansluiten en aansturen van elektronische componenten, waarvan 6 aansluitingen PWM ondersteunen.

• 6 analoge ingangen – geschikt voor het uitlezen van analoge signalen van bijvoorbeeld potentiometers en andere compatibele componenten.

• Soldeerloos breadboard met 830 contactpunten – maakt het mogelijk om schakelingen snel op te bouwen, aan te passen en opnieuw te gebruiken zonder permanente verbindingen.

• 65 mannelijke draadbruggen – geleverd in verschillende lengtes en kleuren voor overzichtelijke verbindingen op het breadboard.

• Uitgebreide componentenset – bevat weerstanden, leds, potentiometers, drukknoppen, drukknopkapjes en pinheaders voor uiteenlopende experimenten.

• USB-programmering – het microcontrollerboard beschikt over een USB Type-B-aansluiting en wordt geleverd met een USB-A-naar-USB-B-kabel.

• Geschikt voor prototyping en educatie – de combinatie van programmeerbaar board, breadboard en losse componenten maakt de set bruikbaar voor het leren van elektronica en programmeren en voor het uitwerken van prototypes.

Inhoud van de startersbundel

De bundel bevat de belangrijkste onderdelen om direct met verschillende elektronische schakelingen en programmeerprojecten aan de slag te gaan:

• 1 x UNO R3-compatibel microcontrollerboard met ATmega328

• 1 x USB-A-naar-USB-B-kabel

• 1 x soldeerloos breadboard met 830 contactpunten

• 1 x set van 65 mannelijke draadbruggen

• 210 weerstanden in de waarden 100 Ω, 1 kΩ, 4,7 kΩ, 10 kΩ, 47 kΩ, 100 kΩ en 1 MΩ

• 5 x rode led, 5 mm

• 5 x groene led, 5 mm

• 5 x gele led, 5 mm

• 4 x potentiometer van 50 kΩ

• 6 x 4-polige drukknop van 12 x 12 mm

• 9 x rond kapje voor drukknop

• 6 x vierkant kapje voor drukknop

• 4 x sluitring voor potentiometer

• 5 x moer voor potentiometer

• 2 x 40-polige mannelijke pinheader met een rastermaat van 2,54 mm

• 1 x transparante kunststof opbergdoos voor de componentenset

UNO R3-compatibel microcontrollerboard

Het meegeleverde microcontrollerboard is gebaseerd op de ATmega328 en biedt een vertrouwde basis voor Arduino-compatibele programmeerprojecten. Met 14 digitale I/O-aansluitingen, waarvan 6 met PWM-functionaliteit, en 6 analoge ingangen kunnen uiteenlopende sensoren, leds, drukknoppen en andere elektronische componenten worden aangesloten.

Programmeren gebeurt via de USB Type-B-poort met de Arduino IDE. Het board beschikt daarnaast over SPI-, I²C- en ICSP-aansluitmogelijkheden. De voeding kan via USB of via de afzonderlijke voedingsaansluiting van het board worden voorzien.

Soldeerloos breadboard met 830 contactpunten

Het witte breadboard maakt het mogelijk om elektronische schakelingen op te bouwen zonder te solderen. Hierdoor kunnen verbindingen eenvoudig worden veranderd en kunnen componenten opnieuw worden gebruikt, wat bijzonder praktisch is tijdens experimenten en het ontwikkelen van prototypes.

De basismodule bestaat uit twee kolommen van 63 rijen met telkens 5 verbindingen en biedt in totaal 630 contactpunten. Daarnaast beschikt het breadboard over een voedingsmodule met 200 contactpunten, voor een totaal van 830 aansluitpunten.

Draadbruggenset met 65 jumpers

Voor het verbinden van de verschillende onderdelen wordt een set met 65 mannelijke draadbruggen meegeleverd. De jumpers zijn uitgevoerd in verschillende kleuren en lengtes, zodat schakelingen overzichtelijk kunnen worden opgebouwd.

De set bestaat uit:

• 45 x draadbrug van 100 mm

• 10 x draadbrug van 150 mm

• 5 x draadbrug van 200 mm

• 5 x draadbrug van 250 mm

De geleiders zijn van koper en hebben een draaddikte van 22 AWG. De draadbruggen zijn geschikt voor maximaal 30 V en 3 A.

Uitgebreide elektronische componentenset

De componentenset vormt een praktische aanvulling op het microcontrollerboard en breadboard. Met 210 weerstanden in zeven verschillende waarden, leds in drie kleuren, potentiometers en drukknoppen kunnen verschillende basisprincipes van elektronica worden toegepast.

Met de leds kunnen eenvoudige indicatie- en lichtschakelingen worden opgebouwd. De potentiometers kunnen worden gebruikt als instelbare weerstand en de drukknoppen maken bediening door de gebruiker mogelijk. De meegeleverde pinheaders bieden aanvullende mogelijkheden bij het aansluiten of uitbreiden van elektronische projecten.

De componenten worden geleverd in een transparante kunststof opbergdoos van 186 x 90 x 45 mm.

Technische specificaties microcontrollerboard

• Microcontroller: ATmega328

• Flashgeheugen: 32 KB

• SRAM: 2 KB

• Bedrijfsspanning: 5 V

• Stroom: 50 mA

• Digitale I/O: 14 aansluitingen

• PWM: 6 aansluitingen

• Analoge ingangen: 6

• Interfaces: USB, SPI, I²C en ICSP

• USB-aansluiting: USB Type-B

• Afmetingen: 68 x 53 mm

• Gewicht: 52 g

• Programmeeromgeving: Arduino IDE

Technische specificaties breadboard

• Type: soldeerloos breadboard

• Aantal contactpunten: 830

• Basismodule: 630 contactpunten

• Voedingsmodule: 200 contactpunten

• Basismodule: 2 kolommen van 63 rijen met 5 verbindingen

• Voedingsmodule: 2 rijen van 50 verbindingen

• Afmetingen breadboard: 165,1 x 54,6 x 8,5 mm

• Afmetingen metalen plaat: 164 x 52 x 0,3 mm

• Kleur: wit

Technische specificaties draadbruggen

• Aantal: 65 stuks

• Aansluiting: 1-polig mannelijk naar mannelijk

• Draaddikte: 22 AWG

• Materiaal geleider: koper

• Maximale spanning: 30 V

• Maximale stroom: 3 A

• Lengtes: 100, 150, 200 en 250 mm

• Kleur: verschillende kleuren

Toepassingen

Deze Arduino-compatibele startersbundel is geschikt voor het leren en oefenen van zowel elektronica als programmeren. De onderdelen kunnen telkens opnieuw worden gecombineerd, waardoor de set voor uiteenlopende projecten kan worden gebruikt.

Typische toepassingen zijn onder andere:

• kennismaken met microcontrollers en de Arduino IDE

• leren werken met digitale in- en uitgangen

• experimenteren met analoge ingangen

• leds aansturen

• drukknoppen uitlezen

• potentiometers gebruiken in schakelingen

• elektronische circuits op een breadboard bouwen

• programmeer- en elektronicaprojecten voor onderwijs en STEM

• prototypes en testschakelingen maken

• Arduino-compatibele schakelingen ontwikkelen zonder te solderen

Waarom kiezen voor deze startersbundel?

Met deze bundel worden de belangrijkste onderdelen voor eenvoudige microcontroller- en elektronicaprojecten in één set gecombineerd. Het UNO R3-compatibele board vormt het programmeerbare hart van de schakeling, terwijl het breadboard, de draadbruggen en de componenten nodig zijn om praktische circuits op te bouwen.

Doordat het breadboard geen soldeerverbindingen vereist, kunnen schakelingen eenvoudig worden gewijzigd en componenten herhaaldelijk worden gebruikt. De verschillende weerstanden, leds, drukknoppen en potentiometers maken het mogelijk om meerdere basisprincipes van elektronica met dezelfde set te onderzoeken.

Daarmee is de bundel zowel geschikt als eerste kennismaking met Arduino-compatibele elektronica als voor het snel opbouwen van eenvoudige prototypes en experimenten.

Belangrijk om te weten

Om het UNO R3-compatibele board door de Arduino IDE te laten herkennen, moet de CH341-interfacedriver worden geïnstalleerd.

Controleer bij het opbouwen van een schakeling altijd de toegestane spanning, stroom en polariteit van de gebruikte componenten voordat de voeding wordt aangesloten. Het breadboard is bedoeld voor tijdelijke, soldeerloze schakelingen en prototypes.

Voor kinderen jonger dan 14 jaar wordt begeleiding door een volwassene aanbevolen bij het gebruik van de elektronische componentenset.
