TM1638 - display- en drukknopmodule Whadda met 8x 7-segmentdisplay, 8 LED's en 8 drukknoppen

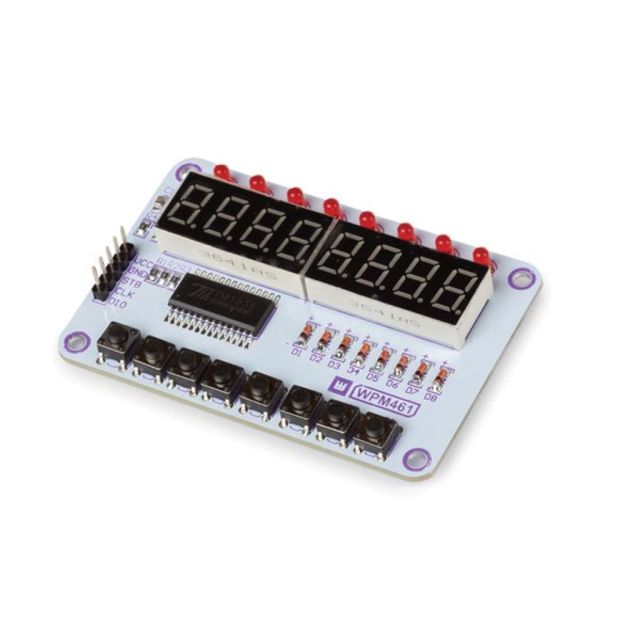

De Whadda WPM461 is een compacte TM1638 display- en knopmodule voor Arduino-compatibele ontwikkelborden en andere microcontrollerprojecten. De module combineert acht 7-segmentdisplays, acht rode leds en acht drukknoppen en kan via slechts drie GPIO-pinnen worden aangestuurd en uitgelezen.

Belangrijkste kenmerken en voordelen

• TM1638 LED-controller: centrale aansturing van displays, leds en drukknoppen via één module.

• Acht 7-segmentdisplays: geschikt voor het weergeven van cijfers en symbolen, met een decimale punt per display.

• Acht rode leds: bieden afzonderlijke visuele status- of indicatiemogelijkheden.

• Acht drukknoppen: maken directe gebruikersinvoer mogelijk binnen hetzelfde bedieningspaneel.

• Slechts drie GPIO-pinnen nodig: beperkt het aantal benodigde aansluitingen op een Arduino-compatibel bord of andere microcontroller.

• 3-draads seriële interface: vereenvoudigt de verbinding tussen de module en de besturingselektronica.

• Geschikt voor gebruikersinterfaces: combineert weergave en bediening in één compacte module.

• Voedingsspanning van 5 V: geschikt voor projecten die met een 5 V-voeding werken.

• Geen soldeervaardigheid vereist: de module kan worden toegepast zonder dat solderen noodzakelijk is.

• Geschikt voor STEM-projecten: bruikbaar voor educatieve toepassingen rond elektronica en programmeren.

Technische specificaties

• Producttype: display- en knopmodule

• Controllerchip: TM1638 LED-controller

• Voedingsspanning: 5 V

• Interface: eenvoudige 3-draads seriële interface

• Benodigde GPIO-pinnen: 3

• Aantal 7-segmentdisplays: 8

• Decimale punt: ja

• Aantal leds: 8

• Ledkleur: rood

• Aantal drukknoppen: 8

• Breedte: 76,2 mm

• Diepte: 50,2 mm

• Hoogte: 10,6 mm

• Gewicht: 28 g

• Primaire kleur: blauw

• Aanvullende kleuren: zwart en lichtblauw

• Programmeervaardigheid: niveau 1

• Elektronicavaardigheid: niveau 1

• Mechanische vaardigheid vereist: nee

• Soldeervaardigheid vereist: nee

• Taal handleiding: Engels

Toepassingen

De WPM461 is geschikt voor elektronische projecten waarin zowel informatie moet worden weergegeven als gebruikersinvoer nodig is. De module kan bijvoorbeeld worden ingezet als eenvoudig bedieningspaneel voor Arduino-compatibele projecten, experimentele schakelingen en educatieve toepassingen.

De combinatie van displays, indicatieleds en drukknoppen maakt het mogelijk om waarden of statussen weer te geven en tegelijk commando's via de knoppen te laten invoeren.

Waarom kiezen voor de Whadda WPM461?

De WPM461 brengt acht displays, acht leds en acht drukknoppen samen op één module. Hierdoor hoeft niet elk onderdeel afzonderlijk op een microcontroller te worden aangesloten. Met slechts drie GPIO-pinnen kunnen alle componenten op de module worden aangestuurd en uitgelezen.

Dat maakt de module bijzonder praktisch voor compacte gebruikersinterfaces en projecten waarin het beschikbare aantal aansluitpinnen beperkt is.

Belangrijke aandachtspunten

De module werkt op een voedingsspanning van 5 V. Controleer daarom vooraf of het gebruikte ontwikkelbord en de schakeling geschikt zijn voor deze voedingsspanning en interface.

Voor de communicatie met de module zijn drie GPIO-pinnen nodig. De bijbehorende handleiding is beschikbaar in het Engels.
