Weegcel 5kg met HX711 24-bit versterkermodule Joy-IT voor Arduino en Raspberry Pi - Load cell

De Joy-IT Loadcell 5 kg met HX711 versterkerboard is een complete oplossing voor het bouwen van nauwkeurige weegtoepassingen met een Arduino, Raspberry Pi of andere microcontroller. Dankzij de geïntegreerde 24-bit HX711 A/D-converter kunnen zeer kleine veranderingen in belasting nauwkeurig worden omgezet naar digitale meetwaarden, waardoor deze load cell geschikt is voor educatieve projecten, prototyping en industriële meettoepassingen.

Belangrijkste kenmerken

• Meetbereik tot 5 kg
  • Geschikt voor nauwkeurige gewichtsbepalingen binnen een bereik van maximaal 5 kilogram.
• Inclusief HX711 versterkerboard
  • Voorzien van een geïntegreerde 24-bit A/D-converter die het analoge signaal van de load cell omzet naar een digitaal signaal.
• Hoge nauwkeurigheid
  • Nauwkeurigheid van ±0,02% F.S. voor betrouwbare meetresultaten.
• Lage voedingsspanning
  • Werkt op een voedingsspanning van 2,6 V tot 5,25 V, waardoor directe aansluiting op veel ontwikkelplatformen mogelijk is.
• Zeer laag stroomverbruik
  • Minder dan 1,5 mA tijdens gebruik.
• Seriële 2-draads interface
  • Eenvoudige communicatie met microcontrollers via de HX711.
• Geschikt voor populaire ontwikkelplatformen
  • Compatibel met onder andere Arduino, Raspberry Pi en vergelijkbare microcontroller- en SBC-platformen.
• Uitgebreide softwareondersteuning
  • Voor de HX711 zijn diverse libraries, voorbeelden en documentatie beschikbaar.

Technische specificaties

• Producttype: Load Cell met versterkerboard
• Model: SEN-HX711-05
• Meetbereik: Tot 5 kg
• A/D-converter: HX711, 24-bit
• Nauwkeurigheid: ±0,02% F.S.
• Voedingsspanning: 2,6 V – 5,25 V
• Stroomverbruik: < 1,5 mA
• Interface: Serieel, 2-draads
• Kabellengte: ca. 25 cm
• Afmetingen PCB: 34,2 × 20 × 3 mm
• Afmetingen load cell: 80 × 15 × 14,2 mm
• Gewicht: 33,5 g
• EAN: 4250236822273
• Artikelnummer: SEN-HX711-05

Toepassingen

Deze load cell is geschikt voor uiteenlopende meet- en weegprojecten, waaronder:

• Zelfbouw digitale weegschalen
• Arduino- en Raspberry Pi-projecten
• IoT-weegsystemen
• Automatiserings- en meettoepassingen
• Educatieve elektronica-projecten
• Prototypes voor kracht- en gewichtsmetingen

Waarom kiezen voor deze load cell?

De combinatie van een nauwkeurige 5 kg load cell en het populaire HX711 versterkerboard maakt deze set direct inzetbaar voor diverse meettoepassingen. Door de hoge resolutie van de 24-bit converter, het lage stroomverbruik en de brede compatibiliteit met ontwikkelplatformen is deze module geschikt voor zowel hobbyisten als professionele ontwikkelaars. Daarnaast is er veel documentatie en voorbeeldsoftware beschikbaar, waardoor implementatie eenvoudig verloopt.

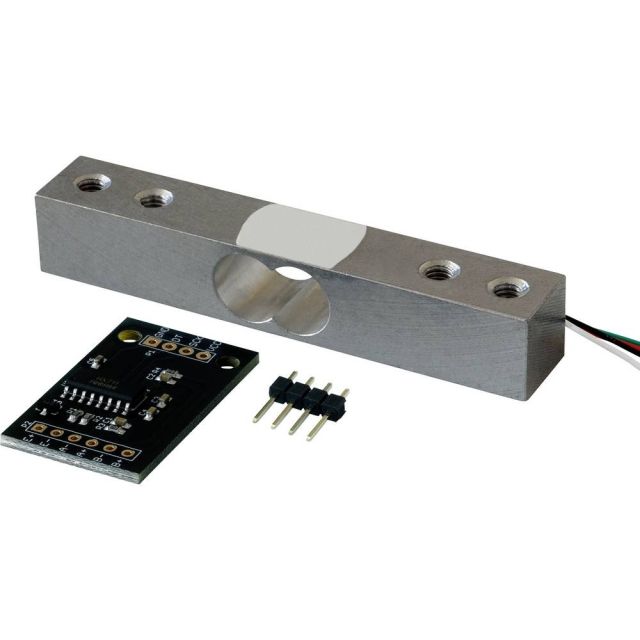

Leveringsomvang

• 1× Loadcell (5 kg)
• 1× HX711 versterkerboard
• 1× 4-pins pinheader

Belangrijke aandachtspunten

• Voor nauwkeurige metingen moet de load cell stevig en correct worden gemonteerd.
• Kalibratie met een bekend referentiegewicht is noodzakelijk voordat nauwkeurige metingen kunnen worden uitgevoerd.
• Ideaal is een kalibratiegewicht van ongeveer de helft van het maximale meetbereik (circa 2,5 kg).
• Geschikt voor gebruik met Arduino, Raspberry Pi en andere microcontrollers die de HX711 ondersteunen.
