True RMS digitale multimeter auto range - temperatuurmeting

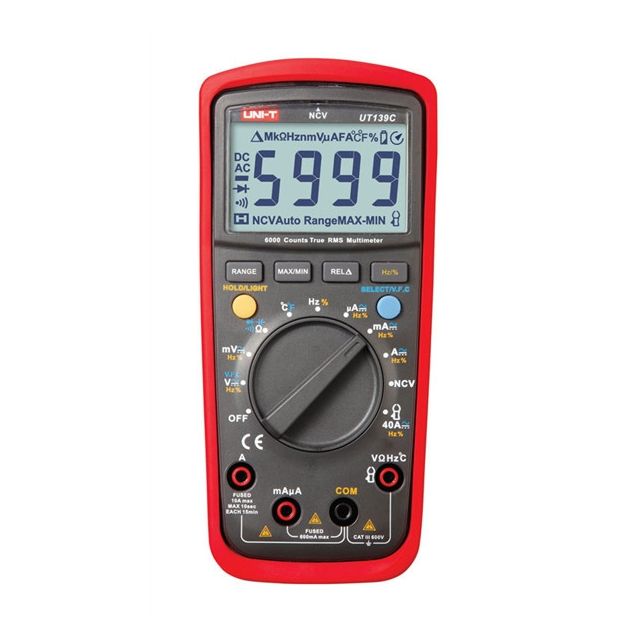

De UNI-T UT139C is een 6000-count True-RMS digitale multimeter voor elektriciens en algemene elektrische meetwerkzaamheden. Het instrument combineert AC/DC-spannings- en stroommetingen met weerstand, capaciteit, frequentie, temperatuur, doorgang, diodecontrole en NCV-contactloze spanningsdetectie. De multimeter is gespecificeerd voor CAT III 600 V en biedt zowel automatische als handmatige bereikselectie.

Belangrijkste kenmerken en voordelen

• True-RMS-meting: ondersteunt betrouwbare AC-metingen, ook wanneer het gemeten signaal geen zuivere sinusvorm heeft.

• 6000-count display: biedt een fijnere uitlezing van elektrische meetwaarden.

• NCV-contactloze spanningsdetectie: controleert de aanwezigheid van elektrische spanning aan de hand van de intensiteit van het elektromagnetische veld.

• AC- en DC-spanning tot 600 V: geschikt voor uiteenlopende spanningsmetingen binnen de opgegeven veiligheidscategorie.

• AC- en DC-stroom tot 10 A: voor directe stroommetingen met de multimeter.

• Weerstandsmeting tot 60 MΩ: geschikt voor het controleren van componenten, verbindingen en elektrische circuits.

• Capaciteitsmeting tot 99,99 mF: maakt het mogelijk condensatoren en capacitieve waarden te controleren.

• Frequentiemeting van 10 Hz tot 10 MHz: voor het meten van elektrische frequenties over een breed bereik.

• Temperatuurmeting: ondersteunt metingen van -40 °C tot 1000 °C met de meegeleverde temperatuurprobe.

• Duty-cyclemeting: meet duty cycle van 0,1% tot 99,9%.

• Doorgangstest met zoemer: voor snelle controle van elektrische verbindingen.

• Diodetest: geïntegreerde diodefunctie met een testspanning van ongeveer 3 V.

• MAX/MIN/REL-functies: ondersteunt het vastleggen van maximale en minimale waarden en relatieve metingen.

• Data Hold: houdt de gemeten waarde op het display vast voor eenvoudiger aflezen.

• LED-achtergrondverlichting: verbetert de afleesbaarheid van het display bij weinig omgevingslicht.

• Automatische uitschakeling: schakelt het instrument automatisch uit wanneer het niet wordt gebruikt.

• Automatische en handmatige bereikselectie: laat de gebruiker kiezen tussen automatisch bereik en handmatige instelling.

• CAT III 600 V: ontworpen voor gebruik binnen deze elektrische meetcategorie.

Technische specificaties

• Merk: UNI-T

• Model: UT139C

• Producttype: True-RMS digitale multimeter

• Display: 6000 counts

• Veiligheidscategorie: CAT III 600 V

• Certificeringen: CE, UKCA en cETLus

• DC-spanning: tot 600 V

• Nauwkeurigheid DC-spanning: ±(0,5% + 2 digits)

• AC-spanning: tot 600 V

• Nauwkeurigheid AC-spanning: ±(0,8% + 3 digits)

• AC-bandbreedte: 45 Hz tot 1 kHz

• DC-stroom: tot 10 A

• Nauwkeurigheid DC-stroom: ±(0,7% + 2 digits)

• AC-stroom: tot 10 A

• Nauwkeurigheid AC-stroom: ±(1% + 3 digits)

• Weerstand: tot 60 MΩ

• Nauwkeurigheid weerstand: ±(0,8% + 2 digits)

• Capaciteit: tot 99,99 mF

• Nauwkeurigheid capaciteit: ±(4% + 5 digits)

• Frequentie: 10 Hz tot 10 MHz

• Nauwkeurigheid frequentie: ±(0,1% + 4 digits)

• Temperatuur: -40 °C tot 1000 °C

• Nauwkeurigheid temperatuur in °C: ±(1% + 3 digits)

• Temperatuur: -40 °F tot 1832 °F

• Nauwkeurigheid temperatuur in °F: ±(1,5% + 5 digits)

• Duty cycle: 0,1% tot 99,9%

• Diodetest: circa 3 V

• Doorgangszoemer: ja

• NCV-contactloze spanningsdetectie: ja

• True RMS: ja

• Automatische bereikselectie: ja

• Handmatige bereikselectie: ja

• MAX/MIN/REL: ja

• Data Hold: ja

• LED-achtergrondverlichting: ja

• Automatische uitschakeling: ja

• Volledig bereik beveiligd tot: 600 V

• Voeding: 2 x 1,5 V R6-batterij

• Displayafmetingen: 58 x 36 mm

• Productafmetingen: 170 x 80 x 48 mm

• Nettogewicht: 354 g

• Kleur: rood en grijs

True-RMS AC-metingen

De UNI-T UT139C maakt gebruik van True-RMS-technologie voor wisselspannings- en wisselstroommetingen. Voor AC-spanning specificeert UNI-T een maximaal bereik van 600 V met een nauwkeurigheid van ±(0,8% + 3 digits). De opgegeven AC-bandbreedte van de UT139C bedraagt 45 Hz tot 1 kHz.

Voor AC-stroom kan de multimeter rechtstreeks tot 10 A meten, met een opgegeven nauwkeurigheid van ±(1% + 3 digits). Ook DC-stroommetingen tot 10 A worden ondersteund.

NCV contactloze spanningsdetectie

De geïntegreerde NCV-functie maakt het mogelijk om zonder direct elektrisch contact te controleren of zich een elektrisch veld in de omgeving van een geleider bevindt. Volgens UNI-T bepaalt de NCV-functie de elektrische status door de intensiteit van het elektromagnetische veld te meten.

Deze functie vormt een aanvulling op de reguliere spanningsmeting met meetsnoeren en kan worden gebruikt als snelle controle bij elektrische werkzaamheden.

Weerstand, capaciteit en frequentie meten

Voor weerstandsmetingen beschikt de UT139C over een maximaal meetbereik van 60 MΩ, met een opgegeven nauwkeurigheid van ±(0,8% + 2 digits). Voor het controleren van elektrische verbindingen is daarnaast een doorgangszoemer aanwezig.

Capaciteit kan worden gemeten tot 99,99 mF. De frequentiefunctie bestrijkt volgens UNI-T een bereik van 10 Hz tot 10 MHz en heeft een opgegeven nauwkeurigheid van ±(0,1% + 4 digits). Daarnaast kan de duty cycle van een signaal tussen 0,1% en 99,9% worden gemeten.

Temperatuurmeting tot 1000 °C

De UT139C beschikt over een temperatuurmeetfunctie met een opgegeven bereik van -40 °C tot 1000 °C. In Fahrenheit loopt het bereik van -40 °F tot 1832 °F. UNI-T specificeert voor de Celsius-meting een nauwkeurigheid van ±(1% + 3 digits).

Bij de UT139C wordt standaard een temperatuurprobe meegeleverd, zodat de temperatuurfunctie direct kan worden gebruikt binnen de specificaties van de meegeleverde probe en het instrument.

MAX/MIN/REL en Data Hold

Voor het volgen en vergelijken van meetwaarden beschikt de UNI-T UT139C over MAX-, MIN- en REL-modi. Hiermee kunnen maximale en minimale waarden worden geregistreerd of kan een relatieve meting worden uitgevoerd.

Met Data Hold kan een actuele meetwaarde op het display worden vastgehouden. Dit is praktisch wanneer het display tijdens het uitvoeren van de eigenlijke meting niet gemakkelijk kan worden afgelezen.

Toepassingen

UNI-T positioneert de UT139-serie als digitale multimeters voor elektriciens. Voor de serie toont de fabrikant onder andere toepassingen voor frequentie-, NCV-, weerstand- en spanningsmetingen. De aanvullende functies van de UT139C maken het instrument daarnaast geschikt voor diverse algemene elektrische en elektronische meetwerkzaamheden.

Typische meetwerkzaamheden zijn:

• Meten van AC- en DC-spanning

• Meten van AC- en DC-stroom

• Controleren van weerstand

• Uitvoeren van doorgangstests

• Controleren van diodes

• Meten van capaciteit

• Meten van frequentie

• Meten van duty cycle

• Meten van temperatuur

• Contactloos controleren op spanning met NCV

• Registreren van minimale en maximale meetwaarden

• Uitvoeren van relatieve metingen

Waarom kiezen voor de UNI-T UT139C?

De UNI-T UT139C combineert meerdere elektrische en elektronische meetfuncties in één draagbare multimeter. Naast de gebruikelijke spannings-, stroom- en weerstandsmetingen beschikt het model over True-RMS, NCV, capaciteit, frequentie, duty cycle en temperatuurmeting. Hierdoor hoeft voor verschillende veelvoorkomende controles niet telkens van meetinstrument te worden gewisseld.

Het 6000-count display, de automatische en handmatige bereikselectie en functies zoals Data Hold en MAX/MIN/REL ondersteunen het dagelijkse meetwerk. De LED-achtergrondverlichting helpt om waarden af te lezen wanneer er weinig licht beschikbaar is.

Met afmetingen van 170 x 80 x 48 mm en een gewicht van 354 g blijft de multimeter draagbaar voor gebruik op verschillende werkplekken.

Veiligheid en belangrijke aandachtspunten

De UNI-T UT139C is gespecificeerd voor CAT III 600 V. De fabrikant vermeldt daarnaast volledige bereikbeveiliging tot 600 V en de certificeringen CE, UKCA en cETLus. Gebruik het instrument uitsluitend binnen de opgegeven elektrische grenzen en volgens de instructies van de fabrikant.

Voor stroommetingen bedraagt het maximale opgegeven bereik 10 A. Voor spanningsmetingen is dit 600 V. Houd bij iedere meting rekening met zowel het geselecteerde meetbereik als de toegestane veiligheidscategorie van de installatie.

Meegeleverd

De UNI-T UT139C wordt volgens de fabrikant standaard geleverd met:

• Batterijen

• Meetsnoeren

• Temperatuurprobe

• Engelstalige handleiding

Optionele accessoires

Voor de UT139C vermeldt UNI-T een optionele AC/DC-stroomsensor van 40 A.
