True RMS multimeter met datalogging, en software

De Fluke 289/FVF is een professionele True RMS industriële multimeterset met ingebouwde datalogger, TrendCapture en FlukeView Forms-software. De meter is ontworpen voor complexe storingsanalyse in elektronica, industriële automatisering, stroomverdeling en elektromechanische apparatuur. Dankzij logging tot 15.000 meetwaarden, grafische trendweergave op het toestel en uitgebreide meetfuncties kan de Fluke 289 systemen gedurende langere tijd bewaken en intermitterende fouten helpen opsporen.

Belangrijkste kenmerken en voordelen

• True RMS-meting – geschikt voor nauwkeurige AC-metingen aan zowel lineaire als niet-lineaire signalen.

• Ingebouwde datalogger – registreert meetwaarden en gebeurtenissen voor analyse over langere perioden.

• TrendCapture – toont gelogde gegevens rechtstreeks als grafiek op het display.

• Tot 15.000 gelogde meetwaarden – geschikt voor langdurige bewaking van installaties en processen.

• 14x zoom op trendgegevens – maakt gedetailleerde analyse van geregistreerde veranderingen mogelijk.

• FlukeView Forms-software – voor documenteren, opslaan, analyseren en rapporteren van meetgegevens op een computer.

• DC-spanning tot 1000 V – met een basisnauwkeurigheid van 0,025%.

• AC-spanning tot 1000 V – True RMS met een basisnauwkeurigheid van 0,4%.

• AC- en DC-stroom tot 10 A – tijdelijk tot 20 A gedurende maximaal 30 seconden.

• Weerstandsmeting tot 500 MΩ – geschikt voor een zeer breed weerstandsbereik.

• Capaciteitsmeting tot 100 mF – bruikbaar voor grote condensatoren.

• Frequentiemeting tot 999,99 kHz – met een basisnauwkeurigheid van 0,005%.

• Temperatuurmeting – ondersteunt temperaturen van -200 tot 1350 °C, afhankelijk van de gebruikte probe.

• Peak Capture – registreert transiënten vanaf 250 µs.

• MIN/MAX/AVG – registreert minimale, maximale en gemiddelde waarden.

• Duty cycle en pulsbreedte – geschikt voor analyse van pulssignalen.

• Laagdoorlaatfilter – praktisch voor metingen aan frequentieregelaars en elektrisch storende aandrijvingen.

• CAT III 1000 V en CAT IV 600 V – geschikt voor professionele metingen binnen veeleisende elektrische installaties.

• Inclusief magnetisch ophangsysteem – maakt handsfree gebruik mogelijk.

• Complete FVF-set – inclusief meetsnoeren, krokodillenklemmen, temperatuurprobe, software, communicatiekabel en draagtas.

Technische specificaties

• Producttype: industriële True RMS logging multimeter

• Merk: Fluke

• Model: 289/FVF

• Multimeter: Fluke 289

• Maximale spanning tussen aansluiting en aarde: 1000 V

• True RMS: ja

• AC-bandbreedte: 100 kHz

• DC-mV-resolutie: 1 µV

• Geleidingsmeting: tot 50,00 nS

• Doorbeltest: ja

• MIN/MAX/AVG: ja

• Auto Hold / Touch Hold: ja

• Duty cycle: ja

• Pulsbreedte: ja

• Klok: ja

• Verstreken tijdregistratie: ja

• Meetwaardegeheugen: ja

• Interval- en gebeurtenislogging: ja

• Loggeheugen: tot 15.000 meetwaarden

• Optische communicatie-interface: ja

• PC-logging: ja

• Draadloze communicatie: optioneel

• Veiligheidscategorie: CAT III 1000 V

• Veiligheidscategorie: CAT IV 600 V

• Veiligheidsnorm: IEC 61010-1 en IEC 61010-2-033

• Vervuilingsgraad: 2

• EMC: EN/IEC 61326-1

• Bedrijfstemperatuur: -20 tot +55 °C

• Opslagtemperatuur: -40 tot +60 °C

• Afmetingen: 222 x 102 x 60 mm

• Gewicht: circa 871 g

• Voeding: 6x AA-alkalinebatterij

• Batterijduur: minimaal 100 uur

• Batterijduur in logmodus: tot circa 200 uur

DC-spanning

De Fluke 289 beschikt over de volgende DC-spanningsbereiken:

• 50,000 mV

• 500,00 mV

• 5,0000 V

• 50,000 V

• 500,00 V

• 1000,0 V

Basisnauwkeurigheid:

• Tot 0,025%

AC-spanning

De True RMS AC-spanningsbereiken zijn:

• 50,000 mV

• 500,00 mV

• 5,0000 V

• 50,000 V

• 500,00 V

• 1000,0 V

Basisnauwkeurigheid:

• 0,4%

De True RMS-bandbreedte bedraagt 100 kHz.

Stroommeting

De Fluke 289 ondersteunt zowel AC- als DC-stroommetingen.

Beschikbare bereiken:

• 500,00 µA

• 5000,0 µA

• 50,000 mA

• 400,00 mA

• 5,0000 A

• 10,000 A

Basisnauwkeurigheid DC-stroom:

• 0,05%

Basisnauwkeurigheid AC-stroom:

• 0,6% True RMS

De meter kan tijdelijk tot 20 A meten gedurende maximaal 30 seconden.

Weerstandsmeting

Beschikbare bereiken:

• 50,000 Ω

• 500,00 Ω

• 5,0000 kΩ

• 50,000 kΩ

• 500,00 kΩ

• 5,0000 MΩ

• 50,00 MΩ

• 500,0 MΩ

Basisnauwkeurigheid:

• 0,05%

Capaciteitsmeting

De Fluke 289 meet capaciteit van 1 nF tot 100 mF.

Beschikbare bereiken:

• 1,000 nF

• 10,00 nF

• 100,0 nF

• 1,000 µF

• 10,00 µF

• 100,0 µF

• 1000 µF

• 10,00 mF

• 100 mF

Basisnauwkeurigheid:

• 1,0%

Frequentiemeting

Beschikbare frequentiebereiken:

• 99,999 Hz

• 999,99 Hz

• 9,9999 kHz

• 99,999 kHz

• 999,99 kHz

Basisnauwkeurigheid:

• 0,005%

Temperatuurmeting

De Fluke 289 ondersteunt temperatuurmetingen van:

• -200 tot 1350 °C

Basisnauwkeurigheid van de meter, exclusief probe:

• 1,0%

De daadwerkelijk bruikbare temperatuurgrenzen worden bepaald door de aangesloten temperatuurprobe.

TrendCapture en datalogging

De ingebouwde loggingfunctie maakt het mogelijk een installatie of proces gedurende langere tijd te bewaken.

Met TrendCapture kunnen geregistreerde meetwaarden rechtstreeks op het display grafisch worden weergegeven. Dit helpt bij het opsporen van:

• Intermitterende storingen

• Tijdelijke spanningsafwijkingen

• Langzame trends

• Wisselende belastingen

• Onregelmatigheden in elektrische systemen

Op de grafische trendweergave kan tot 14 keer worden ingezoomd.

FlukeView Forms-software

De FVF-uitvoering wordt geleverd met FlukeView Forms-software en een communicatiekabel.

Met de software kunnen meetgegevens worden:

• Overgebracht naar een computer

• Opgeslagen

• Geanalyseerd

• In grafieken weergegeven

• In tabellen verwerkt

• Gebruikt voor rapportage

Gegevens van maximaal zes verschillende meters of meetperioden kunnen over elkaar worden gelegd om relaties tussen verschillende gebeurtenissen te onderzoeken.

Optionele Fluke Connect-functionaliteit

De Fluke 289 kan met een afzonderlijk verkrijgbare Fluke ir3000 FC infraroodconnector worden gekoppeld aan Fluke Connect.

Daarmee kunnen compatibele iOS- en Android-apparaten live meetwaarden ontvangen.

De ir3000 FC-connector behoort niet tot de standaardinhoud van de 289/FVF-set.

Toepassingen

De Fluke 289/FVF is geschikt voor onder andere:

• Industriële automatisering

• Elektronische systemen

• Stroomverdeling

• Frequentieregelaars

• Motoren en motoraandrijvingen

• Elektromechanische apparatuur

• Preventief onderhoud

• Conditiebewaking

• Langdurige datalogging

• Storingsanalyse

• Onderzoek naar intermitterende fouten

• Industriële service en onderhoud

Waarom kiezen voor de Fluke 289/FVF?

De Fluke 289/FVF is vooral geschikt voor technici die meer nodig hebben dan een momentopname van een elektrisch signaal. De ingebouwde loggingfunctie kan apparatuur gedurende langere perioden bewaken, waarna TrendCapture afwijkingen rechtstreeks op het display zichtbaar maakt.

De brede meetbereiken, hoge nauwkeurigheid en uitgebreide analysefuncties maken de 289 geschikt voor complexe industriële diagnose. De FVF-set voegt daar FlukeView Forms-software, een temperatuurprobe, premium meetsnoeren, krokodillenklemmen, een magnetisch ophangsysteem en een draagtas aan toe.

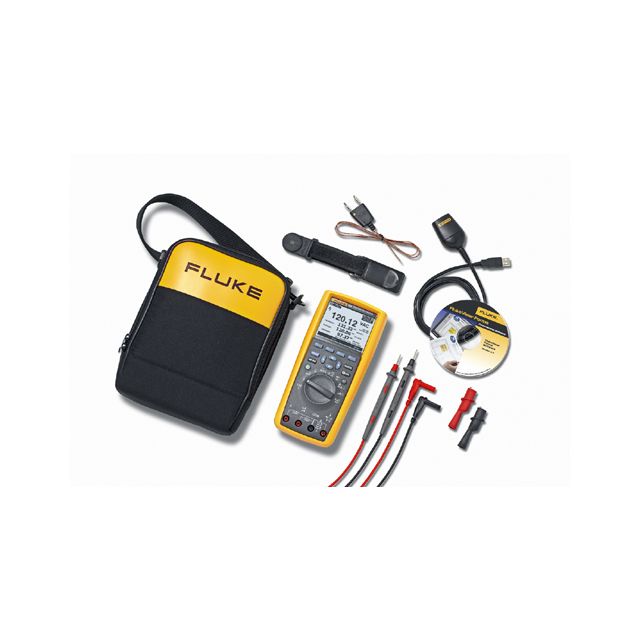

Inhoud van de set

• 1x Fluke 289 True RMS industriële logging multimeter

• 1x FlukeView Forms-software met communicatiekabel

• 1x set Fluke TL71 siliconen meetsnoeren

• 1x set Fluke AC175 krokodillenklemmen

• 1x Fluke 80BK-A thermokoppel-temperatuurprobe

• 1x Fluke TPAK magnetisch ophangsysteem

• 1x Fluke C280 zachte draagtas

• 1x set afdekpluggen voor de stroomingangen

• Batterijen

Belangrijk om te weten

De maximale continue stroommeting bedraagt 10 A. Tot 20 A mag slechts gedurende maximaal 30 seconden worden gemeten.

De ir3000 FC-adapter voor draadloze Fluke Connect-communicatie wordt bij de standaard 289/FVF-set niet meegeleverd en moet afzonderlijk worden voorzien.

Het temperatuurbereik van de multimeter loopt tot 1350 °C, maar de werkelijk meetbare temperatuur is afhankelijk van de gebruikte temperatuurprobe.
