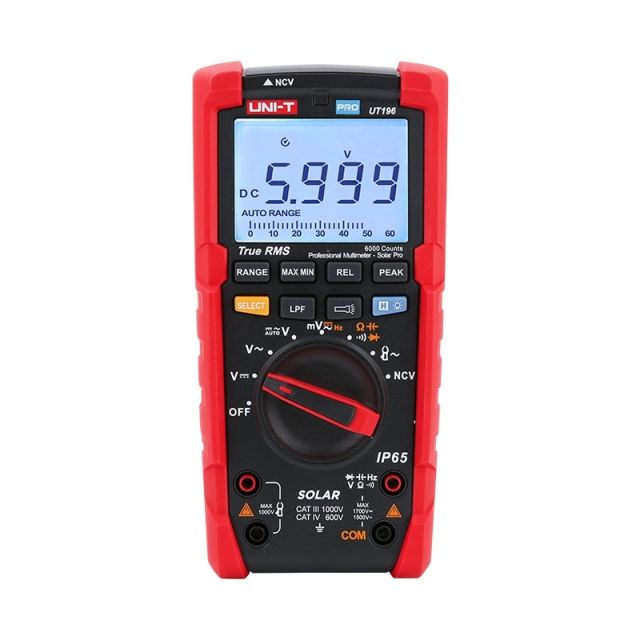

UNI-T UT196 Solar True RMS Digitale Multimeter 1700V DC / 1500 V AC IP65

De UNI-T UT196 is een professionele True RMS digitale multimeter voor metingen aan onder andere zonne-energiesystemen en andere hoogspanningstoepassingen. Met een meetbereik tot 1700 V DC en 1500 V AC, IP65-bescherming en een valbestendigheid tot 2 meter is deze multimeter ontworpen voor technici die ook in veeleisende werkomgevingen betrouwbare metingen moeten uitvoeren.

Belangrijkste kenmerken en voordelen

• True RMS-meting: zorgt voor nauwkeurige AC-metingen, ook bij niet-zuiver sinusvormige signalen.

• Tot 1700 V DC meten: geschikt voor hoogspanningsmetingen aan onder andere PV-installaties.

• Tot 1500 V AC meten: maakt de multimeter inzetbaar voor uiteenlopende elektrische installaties en hoogspanningstoepassingen.

• Hoge veiligheidsclassificatie: geschikt voor metingen volgens CAT III 1000 V en CAT IV 600 V.

• IP65-bescherming: beschermd tegen stof en waterstralen voor gebruik in veeleisende omgevingen.

• Valbestendig tot 2 meter: robuuste uitvoering voor professioneel gebruik op locatie.

• 6000-count display: biedt een duidelijke en gedetailleerde weergave van meetwaarden.

• Dubbel display: maakt het mogelijk om aanvullende meetinformatie gelijktijdig af te lezen.

• Automatische bereikselectie: vereenvoudigt het uitvoeren van verschillende metingen.

• Low-pass filter: helpt bij het meten van signalen waarbij ongewenste hoogfrequente componenten aanwezig zijn.

• Lage impedantiemodus: beschikbaar voor elektrische metingen waarbij een lage ingangsimpedantie gewenst is.

• NCV-functie: maakt contactloze detectie van elektrische spanning mogelijk.

• Ingebouwde zaklamp: ondersteunt werkzaamheden in slecht verlichte installaties en schakelkasten.

• Heldere achtergrondverlichting: verbetert de afleesbaarheid bij weinig omgevingslicht.

• Akoestische en visuele indicatie: geeft meetwaarschuwingen zowel hoorbaar als zichtbaar weer.

• Automatische uitschakeling: schakelt de meter na ongeveer 15 minuten automatisch uit om de batterij te sparen.

Technische specificaties

• Producttype: professionele digitale multimeter

• Model: UNI-T UT196

• Meetmethode: True RMS

• Display: 6000 counts

• Dubbel display: ja

• Automatische bereikselectie: ja

• DC-spanningsbereik: tot 1700 V

• Nauwkeurigheid DC-spanning: ±(0,2% + 5)

• AC-spanningsbereik: tot 1500 V

• Nauwkeurigheid AC-spanning: ±(0,8% + 3)

• Frequentiebereik meting: tot 1 MHz

• Nauwkeurigheid frequentiemeting: ±(0,08% + 4)

• Weerstandsbereik: tot 60 MΩ

• Nauwkeurigheid weerstand: ±(0,8% + 2)

• Capaciteitsbereik: tot 60 mF

• Nauwkeurigheid capaciteit: ±(1,9% + 5)

• Frequentierespons: 45 Hz tot 1 kHz

• Veiligheidscategorie: CAT III 1000 V / CAT IV 600 V

• IP-classificatie: IP65

• Valbestendigheid: tot 2 m

• Overbelastingsbeveiliging: 1700 V DC / 1500 Vrms AC

• NCV-detectie: ja

• Diodetest: ja

• Continuïteitstest: ja

• Relatieve meetmodus: ja

• Min/max-meting: ja

• Peak Hold: ja

• Data Hold: ja

• Low-pass filter: ja

• Lage impedantiemodus: ja

• Analoge bargrafiek: ja

• Akoestische en visuele indicatie: ja

• Indicatie lage batterijspanning: bij ongeveer minder dan 7,5 V

• Automatische uitschakeling: na ongeveer 15 minuten

• Zaklamp: ja

• Voeding: 9 V-batterij

• Afmetingen: 195 x 95 x 58 mm

• Nettogewicht: 485 g

• Kleur: rood en grijs

• Certificeringen: CE, UKCA en cETLus

Toepassingen

De UNI-T UT196 is ontwikkeld voor professionele elektrische metingen waarbij hoge DC- en AC-spanningen voorkomen. Het hoge DC-bereik maakt de multimeter bijzonder geschikt voor onderhouds- en meetwerkzaamheden aan zonne-energiesystemen en PV-installaties.

De multimeter kan onder andere worden ingezet voor:

• Metingen van hoge DC-spanningen.

• Metingen van uitgangsspanning en frequentie.

• Gelijktijdige toepassing bij spannings- en frequentiemetingen.

• Elektrische onderhouds- en diagnosewerkzaamheden.

• Metingen aan zonnepaneelinstallaties en andere systemen met hoge DC-spanningen.

• Professionele werkzaamheden in buitenomgevingen dankzij de IP65-behuizing.

Stroommetingen met externe stroomtang

De UT196 kan in combinatie met een geschikte externe stroomtangsensor AC-stromen tot 3000 A meten. Dit maakt de multimeter bruikbaar voor toepassingen waarbij hoge stromen moeten worden gecontroleerd zonder dat de meetgeleider rechtstreeks door de multimeter wordt gevoerd.

De externe stroomtangsensor is een afzonderlijk accessoire en maakt geen deel uit van de standaard meegeleverde accessoires.

Waarom kiezen voor de UNI-T UT196?

De UNI-T UT196 onderscheidt zich vooral door het hoge spanningsbereik en de robuuste constructie. Het meetbereik tot 1700 V DC sluit aan bij werkzaamheden aan moderne zonne-energiesystemen, terwijl de CAT III 1000 V- en CAT IV 600 V-classificaties geschikt zijn voor professionele elektrische meetomgevingen.

Daarnaast combineert de multimeter uitgebreide meetfuncties met praktische eigenschappen voor dagelijks gebruik. De IP65-bescherming, valbestendigheid tot 2 meter, ingebouwde zaklamp en heldere displayverlichting maken het instrument geschikt voor werkzaamheden op locatie en in minder gunstige omstandigheden.

Functies zoals True RMS, min/max, Peak Hold, Data Hold, NCV, continuïteitstest, diodetest en het low-pass filter maken de UT196 breed inzetbaar voor controle, onderhoud en probleemopsporing aan elektrische installaties.

Meegeleverde accessoires

• Meetsnoeren

• 9 V-batterij

• Engelstalige handleiding

• Draagtas

Belangrijk om te weten

• Voor AC-stroommetingen tot 3000 A is een externe stroomtangsensor vereist.

• De maximale meetspanning bedraagt 1700 V DC en 1500 V AC.

• Houd bij metingen altijd rekening met de aangegeven veiligheidscategorieën CAT III 1000 V en CAT IV 600 V.

• De multimeter is bedoeld voor professionele metingen aan elektrische installaties en hoogspanningstoepassingen.
